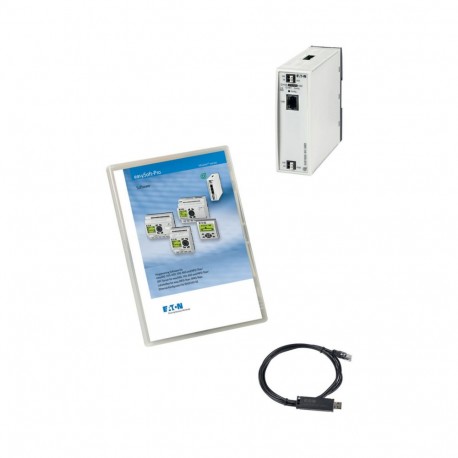

EASY-BOX-802-SWD-USB 158461 EATON ELECTRIC Kit de démarrage, EASY802-DC-SWD, EU4A-RJ45-USB-CAB1 et easySoft-..
EASY-BOX-802-SWD-USB
158461
EATON-MOELLER

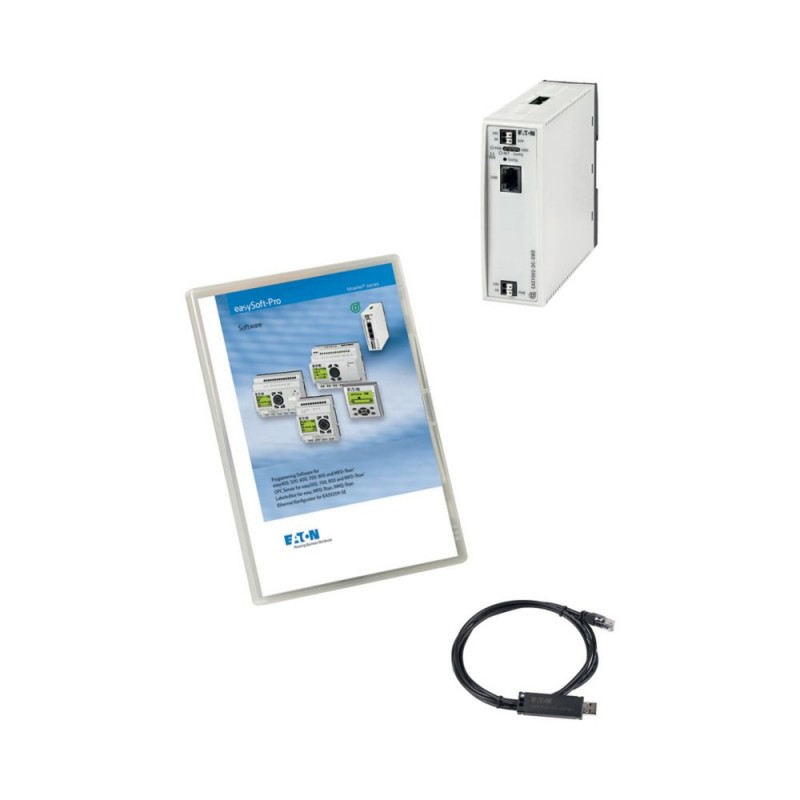

Kit de démarrage, EASY802-DC-SWD, EU4A-RJ45-USB-CAB1 et easySoft-Pro
Kit de démarrage ; Comprend (EASY802-DC-SWD, EU4A-RJ45-USB-CAB1, EASY-SOFT-PRO)
Kit de démarrage pour vous familiariser avec la technologie de connexion efficace de SmartWire-DT et la manipulation simple du relais de commande EASY802-DC SmartWire-DT. SmartWire-DT permet de réaliser des économies significatives de temps et d’argent lors de la planification de la mise en service et de la maintenance. Le kit de démarrage comprend le relais de commande EASY802-DC-SWD avec SmartWire-DT, un câble de programmation pour connecter le relais de commande à l’interface USB de l’ordinateur. le logiciel de programmation easySoft-Pro sur CD ainsi que la documentation et le manuel au format pdf. Jusqu’à 99 modules SmartWire-DT avec un total de 166 entrées/sorties peuvent être commutés via un SmartWire-DT.
Commande industrielle API > Kit d'appareils
Relais EASY programmables et écrans MFD
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Kit de démarrage, EASY802-DC-SWD, EU4A-RJ45-USB-CAB1 et easySoft-Pro
Kit de démarrage pour découvrir la technique performante de liaison de SmartWire-DT et l'utilisation simple du module logique EASY802-DC-SWD. Grâce à SmartWire-DT, économie de temps et de coûts dans la phase d'étude la mise en service et la maintenance. Le kit de démarrage comprend le module logique EASY802-DC-SWD équipé de SmartWire-DT, un câble de programmation pour raccorder le module sur l’interface USB du PC, le logiciel de programmation easySoft-Pro sur CD ainsi que la documentation et le manuel au format PDF. Jusqu’à 99 participants SmartWire-DT peuvent être mis en réseau vias SmartWire-DT avec 166 entrées/sorties au total.
Gamme de livraison
Gamme
Relais de commande easyRelay
Fonction de base
Kit de démarrage
Puissance dissipée sous 24 V DC
max. 5 W
Remarque sur la puissance dissipée
Consommation sous 24 V DC (EASY802-DC-SWD)
Caractéristiques techniques
Généralités
Conformité aux normes
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Homologations
CSA
UL
EAC
UL
EAC
Facilité de montage et gain de place
Fixation sur profilé chapeau IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (accessoires)
Sections raccordables
Conducteur à âme massive
0.2/4 (AWG 22 - 12) mm2
Conducteur souple avec embout
0.2 - 2.5 (AWG22 - 12) mm2
Résistance climatique
Température d'emploi environnante
selon IEC 60068-2-1, -25 - +55 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Humidité relative
selon IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Vibrations
selon IEC 60068-2-6
amplitude constante 0,15 mm: 10 - 57
Accélération constante de 2 g: 57 - 150 Hz
amplitude constante 0,15 mm: 10 - 57
Accélération constante de 2 g: 57 - 150 Hz
Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms
18 Chocs
Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]
50 mm
Chute libre, appareil emballé (IEC/EN 60068-2-32)
1 m
Position de montage
verticalement
Compatibilité électromagnétique (CEM)
Catégorie de surtension/Degré de pollution
III/2
Décharges électrostatiques (ESD)Norme appliquée
selon IEC EN 61000-4-2
Décharges électrostatiques (ESD)Décharge dans l'air
8 kV
Décharges électrostatiques (ESD)Décharge au contact
6 kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, UL 508, CSA C22.2, No. 142
Tenue diélectrique
EN 50178
Alimentation
Puissance dissipée sous 24 V DC
max. 5 W
Remarque sur la puissance dissipée
Consommation sous 24 V DC (EASY802-DC-SWD)
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
5 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Module logique (EC001417)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Module logique ([email protected] [AKE539014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
courant de commutation
0 A
nombre d’entrées analogiques
0
nombre de sorties analogiques
0
nombre d’entrées numériques
0
nombre de sorties numériques
0
avec sortie de relais
non
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles USB
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'autres interfaces matérielles
3
avec interface optique
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
maître IO-Link
non
capacité de redondance
non
avec affichage
non
indice de protection (IP)
IP20
appareil de base
oui
évolutif
oui
appareil d'extension
non
avec minuterie
oui
montage possible sur barres profilées
oui
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
sans
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
35 mm
hauteur
110 mm
profondeur
125.5 mm
| Caractéristique | Valeur |
|---|---|
| Contient des unités fonctionnelles (EF007145) | Non |
| Contient un appareil de base (EF007147) | Non |
| Contient un châssis de modules (EF007138) | Non |
| Contient une alimentation (EF007157) | Non |
| Contient un module d'entrée analogique (EF007137) | Non |
| Contient un module de sortie analogique (EF007136) | Non |
| Contient un module d'entrée numérique (EF007142) | Non |
| Contient un module de sortie numérique (EF007141) | Non |
| Contient un module fonctionnel (EF007146) | Non |
| Contient un module technologique (EF007159) | Non |
| Contient un module de communication (EF007149) | Non |
| Contient une unité de mémoire (EF007156) | Non |
| Contient un module de simulation (EF007153) | Non |
| Contient un câble de connexion (EF007160) | Non |
| Contient une unité de commande (EF007139) | Non |
| Contient un écran (EF007150) | Non |
| Contient un logiciel de programmation (EF007152) | Non |
| Contient un logiciel d'ingénierie (EF007144) | Non |
| Contient un logiciel de visualisation (EF007161) | Non |
| Contient des bibliothèques (EF007140) | Non |
| Contient de la documentation (EF007143) | Non |
| Contient d'autres composants (EF007162) | Non |
| Logiciel préinstallé (EF007484) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF EATON SAFETY LOGIC EN.pdf | 2 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EASY-BOX-802-SWD-USB EASY-BOX-802-SWD-USB 158461 FR_158461.pdf | 176 Kbytes |
|
