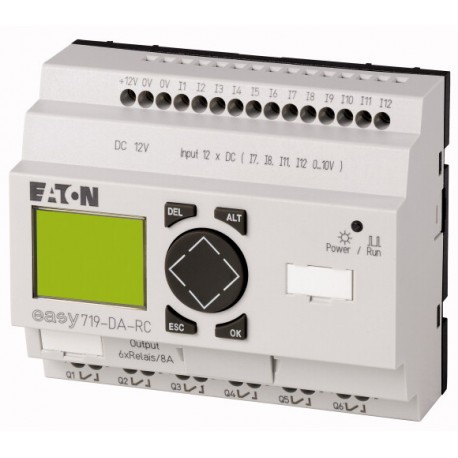

Conformità alle norme
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Montaggio
Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Rigido
0,2 - 4 (AWG 22 - 12) mm2
Flessibile con puntalino
0,2 - 2,5 (AWG 22 - 12) mm2
Cacciavite a taglio
0.8 x 3.5 mm
Max. forza di serraggio
0.6 Nm
Temperatura ambiente di servizio
secondo IEC 60068-2-1, -25 - +55 °C
Condensa
Eliminazione della condensa con misure idonee
Display LCD (leggibile con sicurezza)
0 - 55 °C
Stoccaggio [ϑ]
-40 - +70 °C
umidità dell'aria relativa
nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
Pressione atmosferica (esercizio)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
vibrazioni
secondo IEC/EN 60068-2-6
ampiezza costante 0.15 mm: 10 - 57
accelerazione costante 2 g: 57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Categoria di sovratensione/grado di inquinamento
III/2
Scarica elettrostatica (ESD)Norma applicata
secondo IEC EN 61000-4-2
Scarica elettrostatica (ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
10 V/m
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst
secondo IEC/EN 61000-4-4 kV
impulsi ad alta energia (surge)
secondo IEC/EN 61000-4-5
1 kV (cavi di alimentazione simmetrici)
Ammisione a IEC EN 61000-4-6
10 V
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178

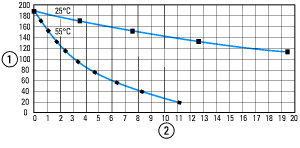

Memorizzazione transitoria dell'orologio calendario
Memorizzazione transitoria dell'orologio calendario
① Tempo tampone (ore) a supercondensatore completamente carico
② durata d'esercizio (anni)
Precisione dell'orologio calendario rispetto agli ingressi
Tip. ± 2 (± 0,2 h⁄anno) s/giorno
in base alla temperatura ambiente sono possibili oscillazioni fino a ± 5 s/giorno (± 0.5 h⁄anno)
Esattezza di ripetizione del temporizzatore
Precisione del temporizzatore (dal valore)
± 0.02 %
RisoluzioneCampo "S"
10 ms
RisoluzioneCampo "M:S"
1 s
RisoluzioneCampo "H:M"
1 min
Cicli di scrittura della memoria di rimanenza
1000000(10⁶)
Tensione nominale d'impiego [Ue]
12 DC (–-15…+30 %) V
Campo ammesso [Ue]
10.2 - 15.6 V DC
Ondulazione residua
≦ 5 %
Corrente di ingresso
tip. 200 mA a Ue
Interruzioni di tensione
≤ secondo IEC/EN 61131-2
≤ 10 ms
Dissipazione [P]
tip. 3.5 W
Ingressi digitali 12 V DC
Ingressi configurabili come ingressi analogici
4 (I7, I8, I11, I12)
Indicazione di stato
LCD-Display
Separazione galvanica
verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no
a easyLink
Tensione nominale d'impiego [Ue]
12 V DC
Tensione di ingresso
Stato 0: ≦ 4
Stato 1: ≧ 8 V DC
Corrente di ingresso nello stato 1
I1 - I6: 3,3 (a 12 V DC)
I7, I8: 1,1 (a 12 V DC)
I9 - I12: 3,3 (a 12 V DC) mA
Tempo di ritardo
20 (0 -> 1/1 -> 0, soppressione rimbalzi ON)
tip. 0.3 (0 -> 1, soppressione rimbalzi OFF, I1 - I6, I9, I10)
tip. 0.35 (0 -> 1, soppressione rimbalzi OFF, I7, I8, I11, I12)
tip. 0.4 (1 -> 0, soppressione rimbalzi OFF, I1 - I6, I9, I10)
tip. 0.35 (1 -> 0, soppressione rimbalzi OFF, I7, I8, I11, I12) ms
Lunghezza linea
100 (non schermata) m
Contatore di frequenzaNumero
2 (I3, I4)
Contatore di frequenzaFrequenza di conteggio
≦ 1 kHz
Contatore di frequenzaForma dell'impulso
rettangolare
Contatore di frequenzaRapporto impulso/pausa
1:1
Ingressi contatore rapidiNumero
2 (I1, I2)
Ingressi contatore rapidiLunghezza linea
≦ 20 (schermato) m
Ingressi contatore rapidiFrequenza di conteggio
≦ 1 kHz
Ingressi contatore rapidiForma dell'impulso
rettangolare
Ingressi digitali 24 V AC
Indicazione di stato
LCD-Display
Numero
4 (I7, I8, I11, I12)
Separazione galvanica
verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no
verso easyLink: no
Tipo di ingresso
Tensione continua
Campo di segnale
0 - 10 V DC
Risoluzione
0.01 V analogico
0.01 V digitale
10 Bit (valore 0 - 1023)
Impedenza d'ingresso
11.2 kΩ
Precisione del valore realedue dispositivi dalla serie
± 3 %
Precisione del valore realein un singolo apparecchio
±2, (I7, I8, I11, I12) ±0,12 V %
Tempo di conversione analogico/digitale
Ritardo all'ingresso ON: 20; ritardo all'ingresso OFF: ogni tempo ciclo ms
Corrente di ingresso
< 1 mA
Lunghezza linea
≦ 30, schermata m
Collegamento in parallelo delle uscite per l'aumento di potenza
Non ammesso
Protezione di un relè di uscita
Interruttore automatico modulare B16 o fusibile 8 A (T)
Separazione galvanica
rispetto alla tensione di alimentazione: sì
verso gli ingressi: sì
Sezionamento sicuro secondo EN 50178: 300 V AC
Isolamento di base: 600 V AC
Durata meccanica [Cicli]
10 x 106
Contatti relèCorrente convenzionale termica (10 A UL)
8 A
Contatti relèRaccomandato per carico 12 V AC/DC
> 500 mA
Contatti relèResistente al corto circuito cos ϕ = 1, caratteristica B16 a 600 A
16 A
Contatti relèResistente al corto circuito cos ϕ = 0.5 - 0.7; caratteristica B16 a 900 A
16 A
Contatti relèTensione nominale di tenuta ad impulso Uimpcontatto-bobina
6 kV
Contatti relèTensione nominale di impiego [Ue]
250 V AC
Tensione nominale di isolamento [Ui]
250 V AC
Sezionamento sicuro secondo EN 50178
300 fra bobina e contatto
300 tra due contatti V AC
Potere di chiusuraAC-15, 250 V AC, 3A (600 man/h) [Cicli]
300000
Potere di chiusuraDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Cicli]
200000
Potere di aperturaAC-15, 250 V AC, 3 A (600 Man/h) [Cicli]
300000
Potere di aperturaDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Cicli]
200000
Carico lampada a filamento1000 W a 230/240 V AC [Cicli]
25000
Carico lampada a filamento500 W a 115/120 V AC [Cicli]
25000
Carico lampada al neonCarico lampada al neon 10 x 58 W a 230/240 V ACcon alimentatore elettrico [Cicli]
25000
Carico lampada al neonCarico lampada al neon 10 x 58 W a 230/240 V ACnon compensato [Cicli]
25000
Carico lampada al neonCarico lampada al neon 1 x 58 W a 230/240 V AC con compensazione convenzionale [Cicli]
25000
Frequenza di commutazioneDurata meccanica
10 x 106
Frequenza di commutazioneFrequenza di commutazione
10 Hz
Frequenza di commutazioneCarico ohmico/lampada
2 Hz
Frequenza di commutazioneCarico induttivo
0.5 Hz
UL/CSACorrente ininterrotta a 240 V AC
10 A
UL/CSACorrente ininterrotta a 24 V DC
8 A
UL/CSAACControl Circuit Rating Codes (categoria di impiego)
B 300 Light Pilot Duty
UL/CSAACMassima tensione nominale di impiego
300 V AC
UL/CSAACmax. corrente termica ininterrotta cos ϕ = 1 con B 300
5 A
UL/CSAACmax. potenza apparente di inserzione/disinserzione (Make/Break) cos ϕ = 1 con B 300
3600/360 VA
UL/CSADCControl Circuit Rating Codes (categoria di impiego)
R 300 Light Pilot Duty
UL/CSADCMassima tensione nominale di impiego
300 V DC
UL/CSADCMassima corrente termica ininterrotta con R 300
1 A
UL/CSADCMassima potenza apparente di inserzione/disinserzione (Make/Break) con R 300
28/28 VA
Tensione di alimentazione UAux
