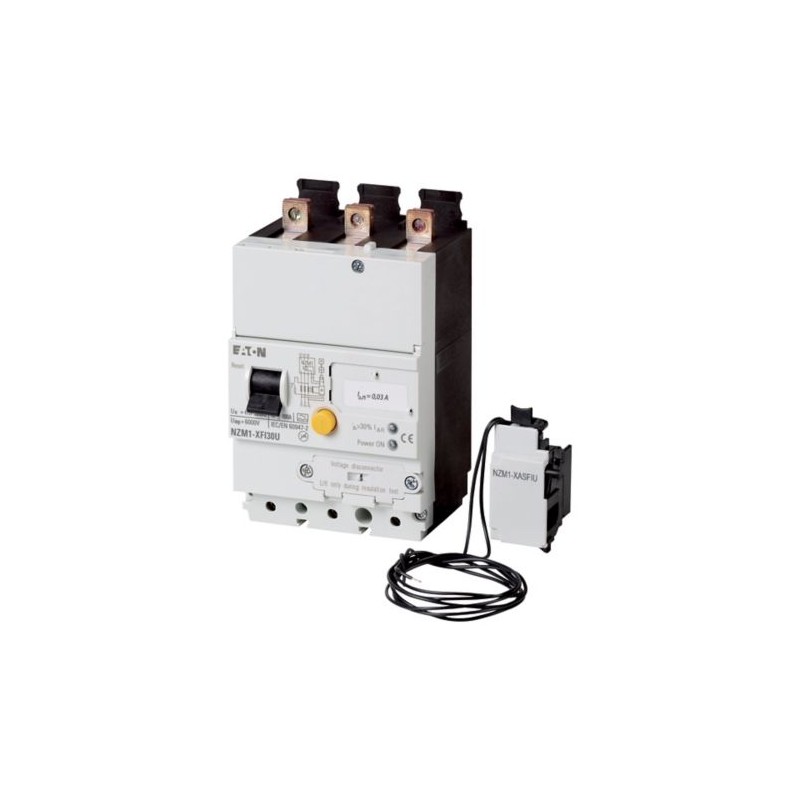

NZM1-XFI30U 104609 Y7-104609 EATON ELECTRIC Modulo di protezione differenziale, 30mA, 3p, sotto Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XFI30U 104609 Y7-104609 EATON ELECTRIC Modulo di protezione differenziale, 30mA, 3p, sotto

NZM1-XFI30U

104609

Y7-104609

EATON-MOELLER

Modulo di protezione differenziale, 30mA, 3p, sotto

Rilevamento guasto a terra, 30mA, 3P, inferiore

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Approvato secondo IEC/EN 60947-2, non approvato UL/CSA. Adatto per l'utilizzo in impianti trifase e monofase. Sensibile alla corrente di impulso secondo il principio del bilanciamento del nucleo. Per interruttori automatici e sezionatori a 3 e 4 poli NZM1 (-4) N1 (-4) .tensione di rete indipendente Ue = 200 .. 415 V 50/60 Hz. A I △n = 0,03 A: tempo di ritardo t v sempre impostato a 10 ms. Messaggio di avviso > 30% I△n tramite LED giallo. Indicazione di sgancio max. 2 contatti ausiliari (HIAFI) possono essere installati dall'utente: N/A = M22-K01, N/A = M22-K10 vengono ripristinati utilizzando il pulsante di reset. Se nel blocco corrente di guasto viene utilizzato il contatto ausiliario dell'indicatore di sgancio, i contatti NA funzionano come contatto NA e il contatto NC funziona come contatto NA. Non è consentito il doppio contatto. Non in combinazione con una custodia isolata o un kit di montaggio dell'interruttore principale per il montaggio sul pannello laterale con staffa di montaggio. NZM1-XFI... R non può essere utilizzato in combinazione con il coperchio inferiore NZM1-XUSA. NZM1-XFI... U non in combinazione con bypass o sganciatore di minima tensione, contatti ausiliari di prima produzione. La capacità nominale di interruzione finale in cortocircuito è determinata da NZM1, NS1 installato. Quando si utilizza un sezionatore N1, a causa del fusibile di backup da utilizzare. Visualizza i dati tecnici. Può essere utilizzato per: NZM1, N(S)1

Maggiori dettagli


Apparecchi elettrici a bassa tensione > interruttore differenziale per correnti residue

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $693.88
Prezzo unitario: $693.88
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Modulo di protezione differenziale, 30mA, 3p, sotto
L'accessorio opzionale per gli interruttori automatici di potenza P60947 della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: secondo IEC/EN 2-3 non approvato UL/CSA. Idoneo per l'uso in sistemi trifase e monofase. Sensibile alla corrente ad impulsi secondo il principio di massima corrente ammessa. Per interruttori automatici di potenza NZM4(-1) e sezionatori di potenza N4(-1) a 4 e 200 poli.415 V 50/60 Hz. Con I △n = 0.03 A: tempo di ritardo t v sempre impostato fisso a 10ms. Segnalazione di avvertimento > 30 % I △n tramite LED giallo. Segnalazione di sgancio equipaggiabile successivamente con max. 2 contatti ausiliari (HIAFI): S = M22-K01, contatto NC = M22-K10 resettati tramite leva di reset. Utilizzando il contatto ausiliario di segnalazione sgancio nel blocco FI il contatto di apertura funzione come contatto di chiusura e il contatto di chiusura come contatto di apertura. Doppio contatto non ammissibile. Non in combinazione con custodia in materiale isolante o kit per interruttore generale per montaggio laterale con squadretta di fissaggio. NZM1-XFI..R non impiegabile in combinazione con copertura inferiore NZM1-XUSA. NZM1-XFI..U non in combinazione con sganciatori a lancio di corrente o di minima tensione, contatti ausiliari anticipati. Il potere di cortocircuito nominale estremo viene determinato dagli NZM1, NS1 montati. Utilizzando un sezionatore di potenza N1 dal fusibile a monte utilizzato. Vedi Dati tecnici. Utilizzabile per: NZM1, N(S)1

Programma di fornitura

Assortimento
Accessori
accessori
Modulo di protezione differenziale
accessori
modulo di protezione differenziale
Norma/Approvazione
IEC
Grandezza
NZM1
Descrizione
Moduli di protezione differenziale secondo IEC/EN 60947-2
Non approvato UL/CSA
Adatto per l'utilizzo nei sistemi trifase
Sensibile a corrente impulsiva di tipo A secondo il principio di massima corrente ammessa
Per interruttori automatici di potenza NZM1 e sezionatori di potenza N1 a 3 poli.
In funzione della tensione di rete Ue = 200...415 V 50/60 Hz
Manopole di regolazione, sigillabili.
Montaggio sul fondo fino a 100 A
utilizzo con
utilizzo con
NZM1
N(S)1
Numero di poli
A 3 poli
Note

Con I△n= 0,03 A: tempo di ritardo tvsempre impostato fisso a 10 ms.

Avvertimento > 30 % I△ntramite LED giallo.

Segnalazione di sgancio equipaggiabile successivamente con max. 2 contatti ausiliari (HIAFI): contatto NA = M22-K01, contatto NC = M22-K10 resettati tramite leva di reset.

Utilizzando i contatti ausiliari di segnalazione d'intervento nel blocco differenziale il contatto NC funziona come contatto NA e il contatto NA come contatto NC.

Doppio contatto non ammissibile.

Non in combinazione con custodie in materiale isolante o kit per interruttore generale per montaggio laterale con squadretta di fissaggio.

NZM1-XFI...R non utilizzabile in combinazione con coperchio inferiore NZM1-XUSA.

NZM1-XFI…U non in combinazione con sganciatore a lancio di corrente e di minima tensione, contatti ausiliari anticipati.

Il potere di corto circuito nominale estremo viene determinato dagli NZM1, NS1 montati.

Utilizzando un sezionatore di potenza N1 dal fusibile a monte utilizzato ￫ Dati tecnici.

Dati tecnici

Elettrico
Conformità alle norme
IEC/EN 60947-2
IEC/EN 60947-2 Allegato B
Sensibilità
sensibile a corrente impulsiva secondo il principio di massima corrente ammessa (tipo A)
Tensione di esercizio min. [Ue]per la determinazione di correnti di guasto di tipo A/AC
80 V (dipendente dalla tensione di rete)
Idoneità all'utilizzo
in sistemi trifase
Tensione nominale d'impiego [Ue]
200…415 (3~) V AC
Frequenza nominale [f]
50/60 Hz
Numero di poli
3-poli
Ambito di corrente nominale [In]
15…100 A
Correnti nominali di guasto [IΔn]
0.03 A
Campo di rilevamento della corrente differenziale
50/60 Hz
Potere d'interruzione e potere di chiusura sotto cortocircuito per errore di misurazione [IΔm]
= ICUA
Resistenza agli urti (IEC 60068-2-27)
20 (semionda 20 ms)
Durata, meccanica (di cui il 50 % con corrente di guasto) [Cicli]
20000
Meccanico
Misura di montaggio calotta
45 mm
Montaggio
sotto
Posizione di montaggio
Verticale e ruotato di 90° in ogni direzione
Alimentazione
NZM1 dall'alto
Grado di protezione
Nel campo degli elementi di comando: IP20
Temperatura ambiente
-5 - +40
Sezioni di collegamentoflessibile senza puntalino
wie NZM1 Standardklemme mm2
Sezioni di collegamentoflessibile con puntalino
come i morsetti standard NZM1 mm2

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Temperatura ambiente di servizio min.
-5 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Interruttore differenziale per correnti residue (EC001021)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento corrente di guasto per interruttore di potenza (ecl@ss13-27-37-04-11 [AKF009018])
Tensione di alimentazione pilota nominale per AC 50 Hz
200 - 415 V
Tensione di alimentazione pilota nominale per AC 60 Hz
200 - 415 V
Tensione di alimentazione pilota nominale per DC
0 - 0 V
Corrente di guasto nominale
0.03 - 0.03 A
Max. ritardo all’eccitazione
30 ms
Tempo di ritardo regolabile
No
Max. tensione d’esercizio nominale Ue
415 V

ETIM for 104609 Apparecchi elettrici a bassa tensione (EC001021)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 200 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 200 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
corrente di guasto nominale (EF003975) 0.03 A
max. ritardo all'eccitazione (EF008259) 30 ms
tempo di ritardo regolabile (EF001420) No
max. tensione d'esercizio nominale Ue (EF007357) 415 V

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XFI30U Y7-104609 104609 IT_104609.pdf 113 Kbytes NZM1-XFI30U Y7-104609 104609 IT_104609.pdf
