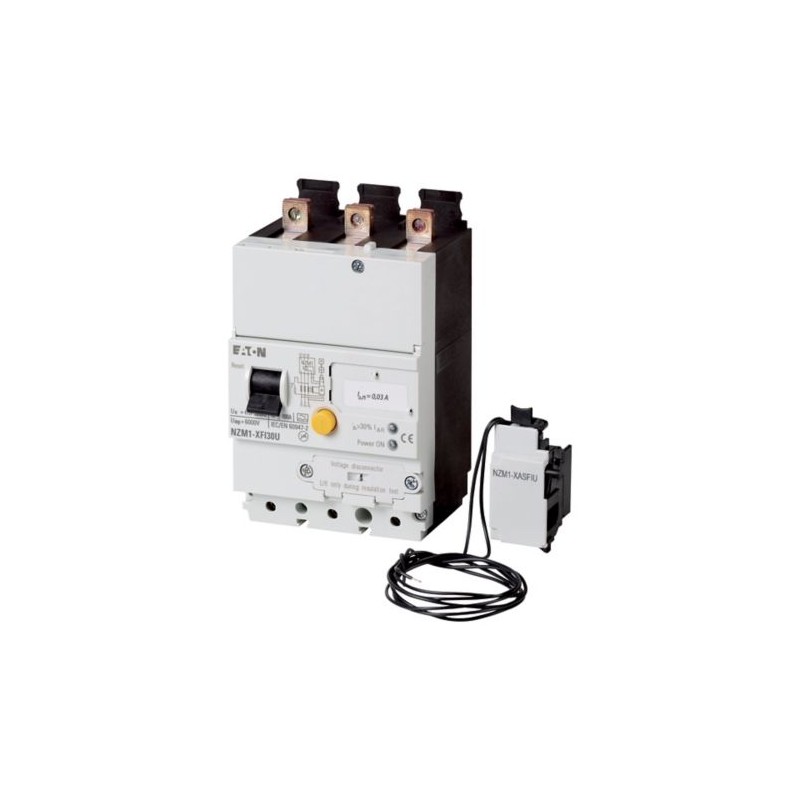

NZM1-XFI30U 104609 Y7-104609 EATON ELECTRIC Fehlerstromauslöser, 30mA, 3p, unten Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM1-XFI30U 104609 Y7-104609 EATON ELECTRIC Fehlerstromauslöser, 30mA, 3p, unten

NZM1-XFI30U

104609

Y7-104609

EATON-MOELLER

Fehlerstromauslöser, 30mA, 3p, unten

NZM1-XFI30U

Eaton Moeller series NZM– Kompaktleistungsschalter. Erdschlussfreigabe, 30mA, 3p, Unterseite

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: zugelassen nach IEC/EN 60947-2, nicht UL/CSA zugelassen. Geeignet für den Einsatz in drei- und einphasigen Systemen. Impulsstromempfindlich nach dem Core-Balance-Prinzip. Für 3- und 4-polige NZM1(-4) Leistungsschalter und Lasttrennschalter N1(-4).netzspannungsunabhängig Ue = 200 .. 415 V 50/60 Hz. Bei I △n = 0,03 A: Verzögerungszeit t v immer auf 10 ms eingestellt. Warnmeldung > 30 % I △n durch gelbe LED . Auslöseanzeige max. 2 Hilfskontakte (HIAFI) können vom Benutzer bestückt werden: N/O = M22-K01, N/C = M22-K10 werden über den Reset-Taster zurückgesetzt. Bei Verwendung des auslöseanzeigenden Hilfskontakts im Fehlerstromblock arbeiten die Öffner als Öffner und der Öffner als Öffner. Doppelkontakt nicht zulässig. Nicht in Verbindung mit isoliertem Gehäuse oder Hauptschalter-Montagesatz für die Seitenwandmontage mit Montagewinkel. NZM1-XFI... R kann nicht in Kombination mit der unteren Abdeckung NZM1-XUSA verwendet werden. NZM1-XFI... U nicht in Verbindung mit Shunt oder Unterspannungsauslöser, frühzeitig schließende Hilfskontakte. Das Bemessungs-Endausschaltvermögen wird durch die eingebauten NZM1, NS1 bestimmt. Bei Verwendung eines Lasttrennschalters N1 durch die zu verwendende Vorsicherung. Siehe technische Daten. Verwendbar für: NZM1, N(S)1

Mehr Infos


Niederspannungsschaltgeräte > Fehlerstromauslöser für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $697.85
Stückpreis: $697.85
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Veröffentlichung
Katalognummer
104609
Produkt Länge/Tiefe
180 mm
Produkthöhe
80 mm
Produktbreite
90 mm
Produktgewicht
0.9 kg
Einhaltung(en)
IEC
RoHS conform
Zertifikat(e)
IEC/EN 60947-2
IEC/EN 60947-2 annex B
EAN
4015081044191
Modellcode
NZM1-XFI30U

Produktspezifikationen

Typ
Zubehör Erdschlussauslöser
Besondere Merkmale
Erdschlussauslöser zu IEC/EN 60947-2 Keine UL/CSA-Zulassung Geeignet für die Verwendung in Drehstromnetzen Pulsstromsensitiv Typ A gemäß dem Summenstromprinzip Für 3-polige NZM1-Schutzschalter und N1 Trennschalter Versorgungsspannungsabhängig Ue = 200 bis 415 V 50/60 Hz Bedienknöpfe, plombierbar. Bodenmontage bis 100 A
Anwendung
In Drehstromsystemen
Betriebsspannung
200 - 415 V AC, min. 80 V AC for detection of fault currents type A/AC (dependent on mains voltage)
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM1
45 mm
Bemessungsfrequenz
50 Hz / 60 Hz
Benutzt mit
NZM1
3-polig
N(S)1
Montagemethode
Unterseite
Umgebungsbetriebstemperatur – max
40 °C
Umgebungsbetriebstemperatur – min
-5 °C
Nennstrom – max
100 A
Ansprechverzögerungszeit - max
30 ms
Ansprechverzögerungszeit - min
30 ms
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
415 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
200 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
415 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
200 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Nennstrom – min
15 A
Schutzart
IP20 (Betriebskomponentenbereich)
Einbaulage
Vertikal und 90° in allen Richtungen
Lebensdauer, mechanisch
20.000 Schaltvorgänge
Erfassungsbereich des Fehlerstroms
50/60 Hz
Anzahl der Pole
3-polig
Anschlusskapaz. (ein-/feindrähtiger Leiter)
Wie NZM1-Standardklemme mit Aderendhülsen
Wie NZM1-Standardklemme ohne Aderendhülsen
Schockfestigkeit
20 g (Halbsinusstoß 20 ms)
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungsfehlerstrom - max
0.03 A
Bemessungsfehlerstrom - min
0.03 A
Bemessungsbetriebsspannung (Ue) - max
415 V
Empfindlichkeitstyp
pulsstromsensitiv nach Summenstromprinzip (Typ A)

ETIM for 104609 Niederspannungsschaltgeräte (EC001021)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 200 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 200 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Bemessungsfehlerstrom (EF003975) 0.03 A
Max. Ansprechverzögerungszeit (EF008259) 30 ms
Verzögerungszeit einstellbar (EF001420) Nein
Max. Bemessungsbetriebsspannung Ue (EF007357) 415 V
