> EATON - MOELLER>Commutateurs automatiques à boîtier moulé NZM >NZM1-XFI30U 104609 Y7-104609 ELECTRIC Déclencheur différentiel, 30mA, 3p, en bas
ANUNCIAR
Produit précédent Produit suivant

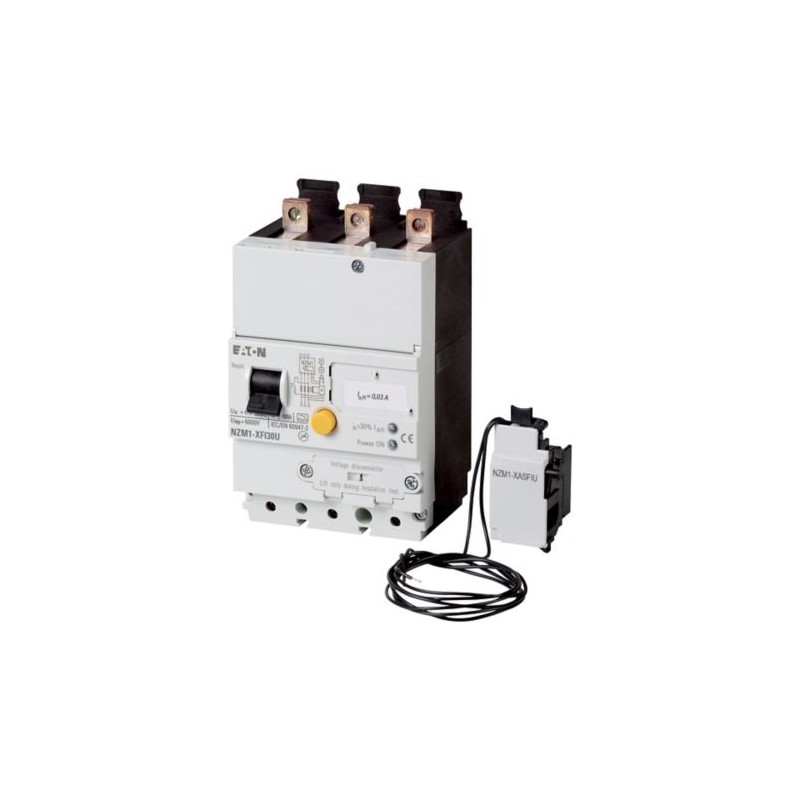

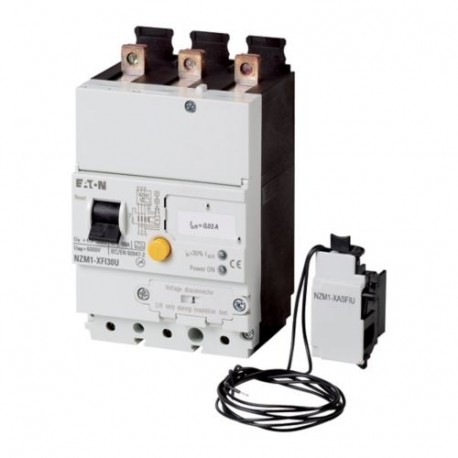

NZM1-XFI30U 104609 Y7-104609 EATON ELECTRIC Déclencheur différentiel, 30mA, 3p, en bas Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM1-XFI30U 104609 Y7-104609 EATON ELECTRIC Déclencheur différentiel, 30mA, 3p, en bas

NZM1-XFI30U

104609

Y7-104609

EATON-MOELLER

Déclencheur différentiel, 30mA, 3p, en bas

NZM1-XFI30U

Eaton Moeller series NZM - Molded Case Circuit Breaker. Earth-fault release, 30mA, 3p, bottom

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : approuvé selon IEC/EN 60947-2 non approuvé UL/CSA. Convient pour une utilisation dans des systèmes triphasés et monophasés. Sensible au courant d’impulsion selon le principe de l’équilibre à cœur. Pour les disjoncteurs et interrupteurs-sectionneurs NZM1(-4) à 3 et 4 pôles N1(-4).tension secteur indépendante Ue = 200 .. 415 V 50/60 Hz. À I △n = 0,03 A : le temps de retard t v est toujours fixé à 10 ms. Message d’avertissement > 30 % I △n par LED jaune . Indication de déclenchement max. 2 contacts auxiliaires (HIAFI) peuvent être montés par l’utilisateur : N/O = M22-K01, N/C = M22-K10 sont réinitialisés via le bouton de réinitialisation. Si le contact auxiliaire indicateur de déclenchement dans le bloc de courant de défaut est utilisé, les contacts N/C fonctionnent comme un contact N/O et le contact N/C fonctionne comme un contact N/O. Le double contact n’est pas autorisé. Ne pas combiner avec un boîtier isolé ou un kit d’assemblage d’interrupteur principal pour le montage sur panneau latéral avec support de montage. NZM1-XFI... R ne peut pas être utilisé en combinaison avec le capot inférieur NZM1-XUSA. NZM1-XFI... U non en combinaison avec un dérivation ou un relâchement de sous-tension, contacts auxiliaires de fabrication précoce. La capacité nominale de coupure de court-circuit ultime est déterminée par NZM1, NS1 monté. Lors de l’utilisation d’un interrupteur-sectionneur N1, par le fusible de secours à utiliser. Voir les données techniques. Peut être utilisé pour : NZM1, N(S)1

Plus de détails


Appareillage industriel basse tension > Déclencheur à courant de fuite pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $699.00
Prix unitaire: $699.00
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM release
Catalog Number
104609
Model Code
NZM1-XFI30U
EAN
4015081044191
Product Length/Depth
180 mm
Product Height
80 mm
Product Width
90 mm
Product Weight
0.9 kg
Compliances
IEC
RoHS conform
Certifications
IEC/EN 60947-2
IEC/EN 60947-2 annex B

Spécifications du produit

Type
AccessoryEarth-fault releases
Special features
Earth-fault release to IEC/EN 60947-2Not UL/CSA approvedSuitable for use in three-phase systemsPulse-current sensitive type A according to core-balance principleFor 3 pole NZM1 circuit-breakers and N1 switch-disconnectorsSupply voltage-dependent Ue = 200 – 415 V 50/60 HzControl knobs, sealable.Bottom mounting up to 100 A
Application
In three-phase systems
Voltage rating
200 - 415 V AC, min. 80 V AC for detection of fault currents type A/AC (dependent on mains voltage)
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM1
45 mm
Frequency rating
50 Hz / 60 Hz
Used with
NZM1
Three-pole
N(S)1
Mounting Method
Bottom
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-5 °C
Current rating - max
100 A
Power on-delay time - max
30 ms
Power on-delay time - min
30 ms
Rated control supply voltage (Us) at AC, 50 Hz - max
415 V
Rated control supply voltage (Us) at AC, 50 Hz - min
200 V
Rated control supply voltage (Us) at AC, 60 Hz - max
415 V
Rated control supply voltage (Us) at AC, 60 Hz - min
200 V
Rated control supply voltage (Us) at DC - max
0 V
Current rating - min
15 A
Degree of protection
IP20 (operating component area)
Mounting position
Vertical and 90° in all directions
Lifespan, mechanical
20000 operations
Fault current detection range
50/60 Hz
Number of poles
Three-pole
Terminal capacity (solid/flexible conductor)
As NZM1 standard terminal with ferrules
As NZM1 standard terminal without ferrules
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Rated control supply voltage (Us) at DC - min
0 V
Rated fault current - max
0.03 A
Rated fault current - min
0.03 A
Rated operating voltage (Ue) - max
415 V
Sensitivity type
Pulse-current sensitive as per core-balance principle (type A)

ETIM for 104609 Appareillage industriel basse tension (EC001021)
Caractéristique Valeur
Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) 200 V
Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) 200 V
Tension d'alimentation de courant nominal CC (EF003980) 0 V
Courant de défaut nominal (EF003975) 0.03 A
Délai de temporisation du déclenchement max. (EF008259) 30 ms
Temps de retard ajustable (EF001420) Non
Tension de fonctionnement nominale max. Ue (EF007357) 415 V

Datasheet - PDF

▲
