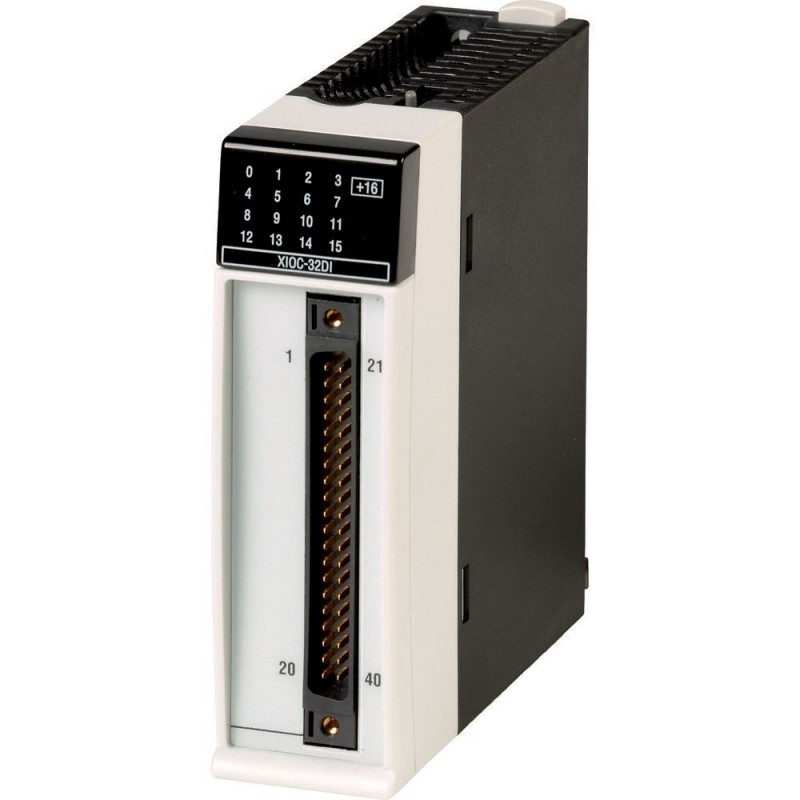

XIOC-32DI 267411 0004519686 EATON ELECTRIC Modulo di ingresso digitale per XC100/200, 24VDC, 32DI
XIOC-32DI
267411
0004519686
EATON-MOELLER
Modulo di ingresso digitale per XC100/200, 24VDC, 32DI
Modulo per XC100/200 32 ingressi digitali
I controllori modulari programmabili XC-CPU1xx e XC-CPU2xx offrono un eccellente livello di scalabilità. Ha diverse classi di prestazioni della CPU e un'ampia gamma di moduli di espansione (modulo XIOC). I PLC compatti XC152 facilitano soluzioni economiche per le attività di automazione utilizzando la loro potenza di calcolo, l'interfaccia SmartWire-DT e un'ampia gamma di interfacce aggiuntive. Una caratteristica particolare è la capacità di integrare il prodotto nei moderni concetti di comunicazione. Lo scambio di dati tramite l'interfaccia Ethernet con client OPC o server WEB integrati consente la creazione di soluzioni innovative.
sistemi di controllo industriali (PLC) > modulo input/output digitale PLC
XC Programmable Automata
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Accessorio Eaton XIOC - Scheda di ingresso
Sigla catalogo
267411
EAN
4015082674113
Lunghezza/profondità del prodotto
100 mm
Altezza prodotto
95 mm
Larghezza prodotto
30 mm
Peso prodotto
0.155 kg
Certificazione/i
UL508
CSA
CSA File No.: 012528
EN 50178
CE
UL
CSA Class No.: 2252-01
IEC/EN 61131-2
UL File No.: E135462
CSA-C22.2 No. 0-M
CSA-C22.2 No. 142-M
UL Category Control No.: NRAQ
CSA
CSA File No.: 012528
EN 50178
CE
UL
CSA Class No.: 2252-01
IEC/EN 61131-2
UL File No.: E135462
CSA-C22.2 No. 0-M
CSA-C22.2 No. 142-M
UL Category Control No.: NRAQ
Codice modello
XIOC-32DI
Features & Functions
Tipo di collegamento elettrico
Collegamento plug-in
General
Range ammesso
20,4 – 28,8 V (11,8 – 14,4 V), Alimentazione
Corrente assorbita
100 mA, con moduli montati
Grado di protezione
IP20
Numero di canali
32, ingresso
Categoria di sovratensione
II
Grado di inquinamento
2
Protezione
Classe di protezione: 1
Frequenza di ripetizione
1 s
Ondulazione residua
≤ 5 %
Livello di commutazione
≤ 5 V DC, OFF, Voltage level to IEC 61131-2, limit value type 1, Inputs
≥ 15 V DC, ON, Voltage level to IEC 61131-2, limit value type 1, Inputs
≥ 15 V DC, ON, Voltage level to IEC 61131-2, limit value type 1, Inputs
Tipo
modulo digitale
Utilizzato con
XC100/200 (espandibile con un massimo di 15 moduli XI/OC)
Tipo di tensione
DC
Ambient conditions, mechanical
Resistenza agli urti
500 g/⌀ 50 mm ±25 g
Resistenza agli urti
15 g, meccanico, Durata dell'urto 11 ms
Resistenza alle vibrazioni
57 - 150 Hz ± 1,0 mm
10 - 57 Hz, ± 0,075 mm
10 - 57 Hz, ± 0,075 mm
Climatic environmental conditions
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Electro magnetic compatibility
Disturbi emessi
Classe A (conforme a DIN/EN 55011/22)
Buchi di tensione
10 ms
Terminal capacities
Morsetti
Electrical rating
Black-out
Max 3,8 W
Tensione nominale di esercizio
24 (12) V DC
Protezione da cortocircuito
Sì, Uscite
Tensione di alimentazione a 50 Hz AC - min
0 VAC
Tensione di alimentazione a 50 Hz AC - max
0 VAC
Tensione di alimentazione a DC - min
20.4 VDC
Tensione di alimentazione in DC - max
28.8 VDC
Communication
Indicatore LED
Indicazione di stato: 16 LED verdi (commutabili: 0 - 15, 16 - 31)
Input/Output
Tempo di ritardo
≤ 5 ms (normalmente 4 ms), Soppressione rimbalzi attivata
≤ 5 ms typ., ingressi digitali 24 V DC, Tempo di ritardo da 0 a 1, Soppressione rimbalzi attivata
≤ 5 ms typ., ingressi digitali 24 V DC, Tempo di ritardo da 0 a 1, Soppressione rimbalzi attivata
Ingresso
Tensione (DC)
32 ingressi (24 V DC)
32 ingressi (24 V DC)
Corrente di ingresso
4,3 mA
Corrente di ingresso a segnale 1
4.3 mA
Impedenza di ingresso
5,6 kΩ
Tensione di ingresso
24 V DC (moduli)
Numero di ingressi (digitali)
32
Numero di uscite (digitali)
0
Corrente di uscita
0 A
Safety
Categoria di sicurezza rischio esplosioni per polveri
Nessuna
Categoria di sicurezza da esplosione per gas
Nessuno
Separazione galvanica
Ingressi digitali: optoisolati
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
3.8 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 20.4 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 32 |
| numero di uscite digitali (EF001993) | 0 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| corrente d'entrata per segnale 1 (EF001428) | 4.3 mA |
| tensione ammessa nell'ingresso (EF007554) | 20.4 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | senza |
| corrente d'uscita (EF003202) | 0 A |
| tensione ammessa nell'uscita (EF007553) | 20.4 V |
| tipo di tensione d'uscita (EF008222) | DC |
| protezione da corto circuito, uscite presenti (EF003203) | No |
| capacità di ridondanza (EF003156) | No |
| tipo di collegamento elettrico (EF003961) | raccordo a innesto |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 30 mm |
| altezza (EF000040) | 95 mm |
| profondità (EF000049) | 100 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XIOC-32DI 0004519686 267411 IT_267411.pdf | 120 Kbytes |
|
