> EATON - MOELLER>Automatismos programáveis ​​XC>XIOC-32DI 267411 0004519686 ELECTRIC 32 Módulo de Entrada Digital
Produto anterior Próximo produto

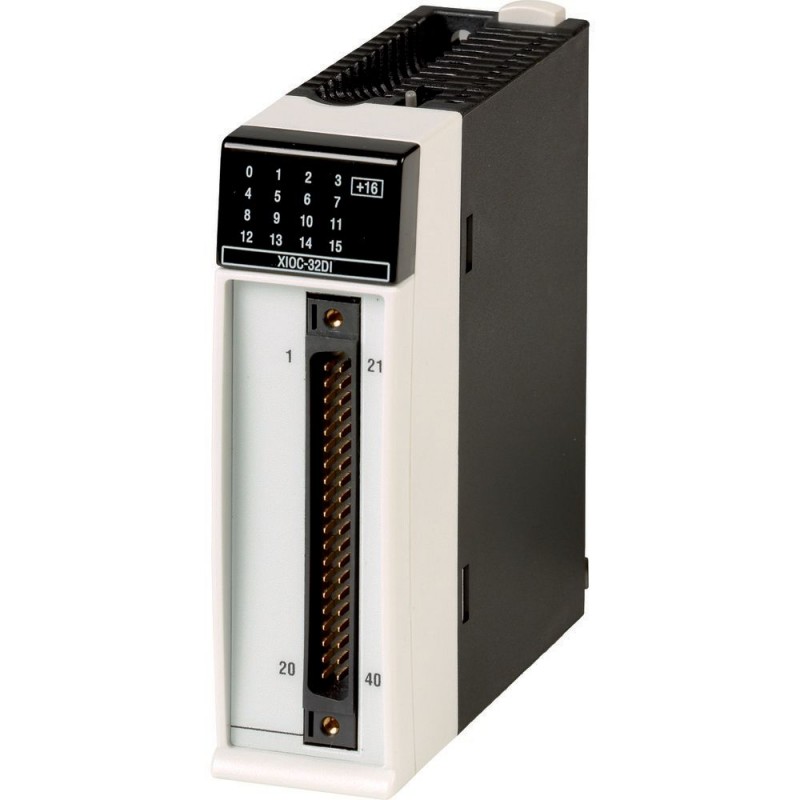

XIOC-32DI 267411 0004519686 EATON ELECTRIC 32 Módulo de Entrada Digital Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XIOC-32DI 267411 0004519686 EATON ELECTRIC 32 Módulo de Entrada Digital

XIOC-32DI

267411

0004519686

EATON-MOELLER

32 Módulo de Entrada Digital

Módulo para XC100/200 32 Entradas Digitais

Placa de entrada digital para XC100/200, 24 V DC, 32DI

Os controladores modulares programáveis XC-CPU1xx e XC-CPU2xx oferecem um excelente nível de escalabilidade. Possui diferentes classes de desempenho de CPU e uma ampla gama de módulos de expansão (módulo XIOC). Os CLPs compactos XC152 facilitam soluções econômicas para tarefas de automação usando seu poder de computação, a interface SmartWire-DT, bem como uma ampla gama de interfaces adicionais. Uma característica particular é a capacidade de integrar o produto em conceitos modernos de comunicação. A troca de dados através da interface Ethernet para clientes OPC ou servidores WEB integrados permite a criação de soluções inovadoras.

Mais detalhes


Controladores industriais (PLC) > Módulo de entradas/saídas digitais do PLC

Automatismos programáveis ​​XC

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton XIOC Accessory Input card
Catalog Number
267411
EAN
4015082674113
Product Length/Depth
100 mm
Product Height
95 mm
Product Width
30 mm
Product Weight
0.155 kg
Certifications
UL508
CSA
CSA File No.: 012528
EN 50178
CE
UL
CSA Class No.: 2252-01
IEC/EN 61131-2
UL File No.: E135462
CSA-C22.2 No. 0-M
CSA-C22.2 No. 142-M
UL Category Control No.: NRAQ
Model Code
XIOC-32DI

Especificações do produto

Used with
XC100/200 (expandable with up to 15 XI/OC modules)
Type
Digital module
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Plug-in connection
Number of inputs (digital)
32
Pollution degree
2
Number of channels
32, Input
Terminals
Admissible range
20.4 – 28.8 V (11.8 – 14.4 V), Power supply
Explosion safety category for dust
None
Input
Voltage (DC)
32 Inputs (24 V DC)
Explosion safety category for gas
None
Output current
0 A
Current consumption
100 mA, with fitted modulee
Voltage type
DC
Input voltage
24 V DC (modules)
Overvoltage category
II
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
0 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Input current at signal 1
4.3 mA
Emitted interference
Class A (according to DIN/EN 55011/22)
Potential isolation
Digital inputs: Opto-isolated
Power loss
Max. 3.8 W
Number of outputs (digital)
0
Impact resistance
500 g/⌀ 50 mm ±25 g
Residual ripple
≤ 5 %
Data transmission type
None
Rated operational voltage
24 (12) V DC
Degree of protection
IP20
Delay time
≤ 5 ms (normally 4 ms), Debounce ON
≤ 5 ms typ., Digital inputs 24 V DC, Delay time from 0 to 1, Debounce ON
Vibration resistance
57 - 150 Hz ± 1.0 mm
10 - 57 Hz, ± 0.075 mm
Input impedance
5.6 kΩ
Shock resistance
15 g, Mechanical, Shock duration 11 ms
Switching level
≤ 5 V DC, OFF, Voltage level to IEC 61131-2, limit value type 1, Inputs
≥ 15 V DC, ON, Voltage level to IEC 61131-2, limit value type 1, Inputs
Short-circuit protection
Yes, Outputs
Input current
4.3 mA
Voltage dips
10 ms
LED indicator
Status indication: 16 Green LED (switchable: 0 - 15, 16 - 31)
Permitted voltage at input - max
28.8 V
Permitted voltage at input - min
20.4 V
Permitted voltage at output - max
28.8 V
Permitted voltage at output - min
20.4 V
Rated operational current for specified heat dissipation (In)
0 A
Repetition rate
1 s
Static heat dissipation, non-current-dependent Pvs
3.8 W
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 60 Hz - max
0 VAC
Supply voltage at AC, 60 Hz - min
0 VAC
Supply voltage at DC - max
28.8 VDC
Supply voltage at DC - min
20.4 VDC
Time delay at signal exchange - max
0 ms
Time delay at signal exchange - min
0 ms
Protection
Protection class: 1

ETIM for 267411 PLC´s (EC001419)
Característica Valor
Tensão de alimentação AC 50 Hz (EF007532) 0 V
Tensão de alimentação AC 60 Hz (EF007533) 0 V
Tensão de alimentação DC (intervalo) (EF007534) 20.4 V
Tipo de tensão de alimentação (EF002991) DC
Número de entradas digitais (EF001992) 32
Número de saídas digitais (EF001993) 0
Entradas digitais configuráveis (EF008516) Não
Saídas digitais configuráveis (EF008520) Não
Corrente de entrada ao sinal 1 (EF001428) 4.3 mA
Tensão permitida na entrada (EF007554) 20.4 V
Tipo de tensão (tensão de entrada) (EF003033) DC
Tipo de saída digital (EF003601) Nenhum
Corrente de saída (EF003202) 0 A
Tensão permitida na saída (EF007553) 20.4 V
Tipo de tensão de saída (EF008222) DC
Proteção contra curto-circuito, saídas disponíveis (EF003203) Não
Redundância (EF003156) Não
Acabamento da conexão elétrica (EF003961) Conexão por encaixe
Tempo de atraso na troca de sinal (EF002382) 0 ms
Adequado para funções de segurança (EF001597) Não
SIL de acordo com IEC 61508 (EF009889) Nenhum
Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) Nenhum
Equipamento associado (Ex ia) (EF004141) Não
Equipamento associado (Ex ib) (EF004142) Não
Categoria de segurança contra explosão de gás (EF003997) Nenhum
Categoria de segurança contra explosão para poeira (EF003998) Nenhum
Largura (EF000008) 30 mm
Altura (EF000040) 95 mm
Profundidade (EF000049) 100 mm
