> EATON - MOELLER>XC-SPSen>XIOC-32DI 267411 0004519686 ELECTRIC Eingangsmodul, digital, für XC100/200, 24VDC, 32DI
Vorheriges Produkt Nächstes Produkt

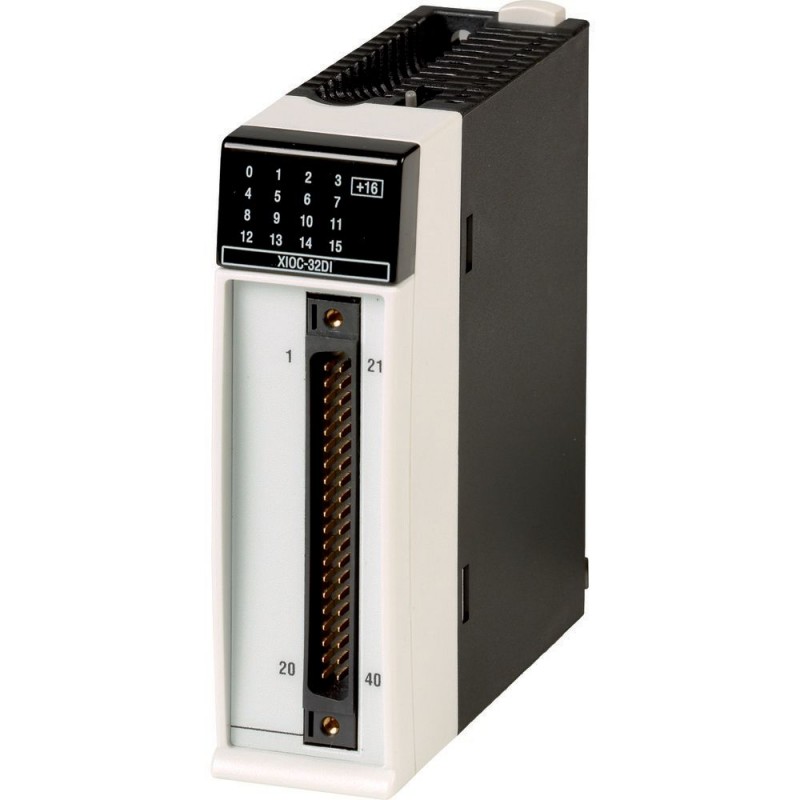

XIOC-32DI 267411 0004519686 EATON ELECTRIC Eingangsmodul, digital, für XC100/200, 24VDC, 32DI Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XIOC-32DI 267411 0004519686 EATON ELECTRIC Eingangsmodul, digital, für XC100/200, 24VDC, 32DI

XIOC-32DI

267411

0004519686

EATON-MOELLER

Eingangsmodul, digital, für XC100/200, 24VDC, 32DI

XIOC-32DI

Die modular programmierbaren Steuerungen XC-CPU1xx und XC-CPU2xx bieten ein hervorragendes Maß an Skalierbarkeit. Es stehen verschiedene CPU-Leistungsklassen und eine große Auswahl an Erweiterungsmodulen (XIOC-Modul) zur Verfügung. Die kompakten SPS XC152 ermöglichen mit ihrer Rechenleistung, der SmartWire-DT-Schnittstelle sowie einer ganzen Reihe weiterer Schnittstellen kostengünstige Lösungen von Automatisierungsaufgaben. Ein besonderes Merkmal ist die Möglichkeit, das Produkt in moderne Kommunikationskonzepte zu integrieren. Der Datenaustausch über die Ethernet-Schnittstelle zu OPC-Clients oder den integrierten WEB-Servern ermöglicht die Erstellung innovativer Lösungen.

Mehr Infos


Industriesteuerungen SPS > SPS-Digitales Ein-/Ausgangs-Modul

XC-SPSen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton XIOC Zubehör Eingangskarte
Katalognummer
267411
Produkt Länge/Tiefe
100 mm
Produkthöhe
95 mm
Produktbreite
30 mm
Produktgewicht
0.155 kg
Zertifikat(e)
UL508
CSA
CSA File No.: 012528
EN 50178
CE
UL
CSA Class No.: 2252-01
IEC/EN 61131-2
UL File No.: E135462
CSA-C22.2 No. 0-M
CSA-C22.2 No. 142-M
UL Category Control No.: NRAQ
EAN
4015082674113
Modellcode
XIOC-32DI

Merkmale und Funktionen

Elektrische Anschlussart
Steckanschluss

Allgemein

Zulässiger Bereich
20,4 – 28,8 V (11,8 – 14,4 V), Spannungsversorgung
Stromverbrauch
100 mA, mit Modulbestückung
Schutzart
IP20
Anzahl der Kanäle
32, Eingang
Überspannungskategorie
II
Verschmutzungsgrad
2
Schutz
Schutzklasse: 1
Wiederholrate
1 s
Restwelligkeit
≤ 5 %
Schaltpegel
≤ 5 V DC, OFF, Spannungspegel nach IEC 61131-2, Grenzwerttyp 1, Eingänge
≥ 15 V DC, ON, Spannungspegel nach IEC 61131-2, Grenzwerttyp 1, Eingänge
Typ
Digitalmodul
Benutzt mit
XC100/200 (erweiterbar mit bis zu 15 XI/OC-Modulen)
Spannungsart
DC

Umgebungsbedingungen, Mechanik

Stoßfestigkeit
500 g/⌀ 50 mm ±25 g
Schockfestigkeit
15 g, Mechanisch, Schockdauer 11 ms
Schwingfestigkeit
57 - 150 Hz ± 1,0 mm
10 - 57 Hz, ± 0,075 mm

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-25 °C
Umgebungstemperatur Lagerung - max
70 °C

Elektromagnetische Verträglichkeit

Störaussendung
Klasse A (nach DIN/EN 55011/22)
Spann.einbr
10 ms

Anschlussquerschnitte

Anschlussklemmen

Bemessungswerte

Verlustleistung
Max. 3,8 W
Bemessungsbetriebsspannung
24 (12) V DC
Kurzschlussschutz
Ja, Ausgänge
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
20.4 VDC
Versorgungsspannung bei DC - max
28.8 VDC

Kommunikation

LED-Anzeige
Statusanzeige: 16 grüne LED (umschaltbar: 0 - 15, 16 - 31)

Eingang Ausgang

Verzögerungszeit
≤ 5 ms (typisch 4 ms), Entprellung EIN
≤ 5 ms typ., Digitaleingänge 24 V DC, Verzögerungszeit von 0 zu 1, Entprellung EIN
Eingang
Gleichspannung
32 Eingänge (24 V DC)
Eingangsstrom
4,3 mA
Eingangsimpedanz
5,6 kΩ
Eingangsspannung
24 V DC (Module)
Anzahl Eingänge (digital)
32
Anzahl Ausgänge (digital)
0
Ausgangsstrom
0 A

Arbeitssicherheit

Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Digitaleingänge: Optoentkoppelt

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Statische Verlustleistung, stromunabhängig PVS
3.8 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 267411 Industriesteuerungen SPS (EC001419)
Merkmal Wert
Versorgungsspannung AC 50 Hz (EF007532) 0 V
Versorgungsspannung AC 60 Hz (EF007533) 0 V
Versorgungsspannung DC (EF007534) 20.4 V
Spannungsart der Versorgungsspannung (EF002991) DC
Anzahl der digitalen Eingänge (EF001992) 32
Anzahl der digitalen Ausgänge (EF001993) 0
Digitale Eingänge konfigurierbar (EF008516) Nein
Digitale Ausgänge konfigurierbar (EF008520) Nein
Eingangsstrom bei Signal 1 (EF001428) 4.3 mA
Zulässige Spannung am Eingang (EF007554) 20.4 V
Art der Eingangsspannung (EF003033) DC
Art des Digitalausgangs (EF003601) ohne
Ausgangsstrom (EF003202) 0 A
Zulässige Spannung am Ausgang (EF007553) 20.4 V
Art der Ausgangsspannung (EF008222) DC
Kurzschlussschutz, Ausgänge vorhanden (EF003203) Nein
Redundanzfähigkeit (EF003156) Nein
Ausführung des elektrischen Anschlusses (EF003961) Steckanschluss
Verzögerungszeit bei Signalwechsel (EF002382) 0 ms
Geeignet für Sicherheitsfunktionen (EF001597) Nein
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Zugehöriges Betriebsmittel (Ex ia) (EF004141) Nein
Zugehöriges Betriebsmittel (Ex ib) (EF004142) Nein
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne
Breite (EF000008) 30 mm
Höhe (EF000040) 95 mm
Tiefe (EF000049) 100 mm
