> EATON - MOELLER>Trasformatori >STZ0,06(*/*) 914761 Y7-914761 ELECTRIC Trasformatore di comando, 60VA, 1p, tensione speciale
ANUNCIAR
Prodotto precedente Prodotto successivo

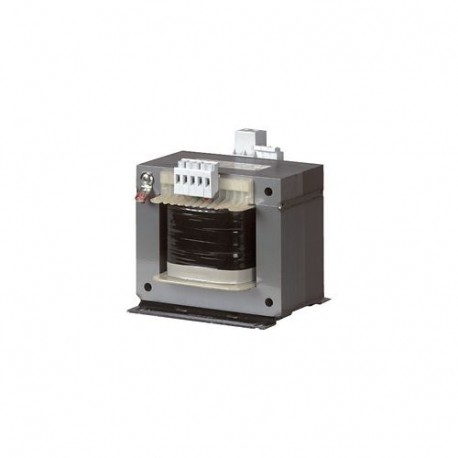

STZ0,06(*/*) 914761 Y7-914761 EATON ELECTRIC Trasformatore di comando, 60VA, 1p, tensione speciale Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

STZ0,06(*/*) 914761 Y7-914761 EATON ELECTRIC Trasformatore di comando, 60VA, 1p, tensione speciale

STZ0,06(*/*)

914761

Y7-914761

EATON-MOELLER

Trasformatore di comando, 60VA, 1p, tensione speciale

Trasformatore di comando 60 VA Monofase Tensione personalizzabile

Eaton Moeller® series STZ Control transformer, 0.06 kVA, Rated input voltage 50 – 950 ± 5 % V, Rated output voltage 12 – 1000 V

Trasformatore di comando, Gamma prodotti: Trasformatori di comando monofase ST..., Funzione di base: Trasformatori di comando, isolamento e sicurezza monofase STI, STZ, Tensione di ingresso nominale: 50 – 950 ± 5 % V, Tensione di uscita nominale: 12 – 1000 V, Potenza nominale: 0,06 kVA, Riduzione del tempo: 0,13 kVA, Grado di protezione: IP00, Norme Costruito e testato secondo: IEC/EN 61558-2-2/2-4/2-6, VDE 0570 Parte 2-2, VDE 0570 Parte 2-6 (trasformatori di sicurezza), VDE 0570 Parte 2-4 (trasformatore di isolamento), Adatto per l'uso con: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Parte 410

Maggiori dettagli


Apparecchi elettrici a bassa tensione > trasformatore di controllo monofase

Trasformatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $152.17
Prezzo unitario: $152.17
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series STZ Control transformer
Catalog Number
914761
Product Length/Depth
75 mm
Product Height
91 mm
Product Width
85 mm
Product Weight
1.5 kg
Certifications
CSA-C22.2 No. 66
UL report applies to both US and Canada
CSA-C22.2 No. 66.1-06
IEC/EN 61558-2-2/2-4/2-6
UL Recognized
UL5085-1
VDE 0570 Part 2‐6 (safety transformers)
CSA-C22.2 No. 66.2-06
UL Category Control No.: XPTQ2, XPTQ8
IEC/EN 60204-1, ÖVE-EN 13
VDE 0570 Part 2-2
VDE 0570 Part 2-4 (isolating transformer)
Certified by UL for use in Canada
UL 5085-2
VDE 0113, VDE 0100 Part 410
IEC/EN 61558-2-2
UL File No.: E167225
CE
UL 506
Catalog Notes
Electrical characteristics: all details for no-load loss, short-circuit loss (copper losses), short-circuit voltage and efficiency values relate to a temperature of 20 °C
Model Code
STZ0,06(*/*)

Specifiche del prodotto

Type
Single-phase control, isolating and safety transformer
Features
Separate windings
Fully Vacuum-impregnated
Reinforced insulation
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Ambient operating temperature - max
40 °C
Ambient operating temperature - min
-25 °C
Apparent power
60 VA
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
No-load losses
6 W
Primary voltage 1 - max
950 V
Primary voltage 1 - min
50 V
Primary voltage 10 - max
0 V
Primary voltage 10 - min
0 V
Primary voltage 2 - max
950 V
Primary voltage 2 - min
50 V
Primary voltage 3 - max
950 V
Primary voltage 3 - min
50 V
Primary voltage 4 - max
950 V
Primary voltage 4 - min
50 V
Primary voltage 5 - max
950 V
Primary voltage 5 - min
50 V
Primary voltage 6 - max
950 V
Built as
Isolating transformer
Safety transformer
Conductor material
Copper
Degree of protection
IP00
Connection lug
Yes for < 63 A
Connection type
Terminations, < 63 A
Duty factor
100 %
Insulation material type (IEC 85)
B
Efficiency
85 %
Relative short-circuit voltage
7.8 %
Suitable for
Branch circuits, (UL/CSA)
Insulation class
B
Primary tapping
± 5 %
Primary voltage 6 - min
50 V
Primary voltage 7 - max
0 V
Primary voltage 7 - min
0 V
Primary voltage 8 - max
0 V
Primary voltage 8 - min
0 V
Primary voltage 9 - max
0 V
Primary voltage 9 - min
0 V
Rated frequency - max
60 Hz
Rated frequency - min
50 Hz
Rated operational current for specified heat dissipation (In)
0 A
Rated power
0.06 VA
Secondary voltage 1 - max
1000 V
Secondary voltage 1 - min
12 V
Secondary voltage 10 - max
0 V
Secondary voltage 10 - min
0 V
Secondary voltage 2 - max
1000 V
Secondary voltage 2 - min
12 V
Secondary voltage 3 - max
1000 V
Secondary voltage 3 - min
12 V
Secondary voltage 4 - max
1000 V
Product category
Single-phase control transformers ST
Secondary voltage 4 - min
12 V
Secondary voltage 5 - max
1000 V
Secondary voltage 5 - min
12 V
Secondary voltage 6 - max
1000 V
Secondary voltage 6 - min
12 V
Secondary voltage 7 - max
0 V
Secondary voltage 7 - min
0 V
Secondary voltage 8 - max
0 V
Secondary voltage 8 - min
0 V
Secondary voltage 9 - max
0 V
Secondary voltage 9 - min
0 V
Short-circuit losses
5 W
Short-time rating
0.13 kVA
Static heat dissipation, non-current-dependent Pvs
11 W
Voltage rating - max
600 V
Power consumption in standby mode
32 W

ETIM for 914761 Apparecchi elettrici a bassa tensione (EC002486)
Caratteristica Valore
versione trasformatore di sicurezza (EF007235) true
versione trasformatore di separazione (EF007238) true
versione trasformatore a risparmio energetico (EF007005) false
tensione primaria 1 (EF006125) 50 V
tensione primaria 2 (EF006126) 50 V
tensione primaria 3 (EF006127) 50 V
tensione primaria 4 (EF007410) 50 V
tensione primaria 5 (EF007411) 50 V
tensione primaria 6 (EF007412) 50 V
tensione primaria 7 (EF007413) 0 V
tensione primaria 8 (EF007414) 0 V
tensione primaria 9 (EF007415) 0 V
tensione primaria 10 (EF007409) 0 V
tensione secondaria 1 (EF007472) 12 V
tensione secondaria 2 (EF007474) 12 V
tensione secondaria 3 (EF007475) 12 V
tensione secondaria 4 (EF007476) 12 V
tensione secondaria 5 (EF007477) 12 V
tensione secondaria 6 (EF007478) 12 V
tensione secondaria 7 (EF007479) 0 V
tensione secondaria 8 (EF007480) 0 V
tensione secondaria 9 (EF007481) 0 V
tensione secondaria 10 (EF007473) 0 V
potenza apparente nominale (EF008864) 60 VA
potenza (EF000076) None W
assorbimento di potenza in modalità standby (EF012331) 32 W
classe del materiale isolante secondo IEC 85 (EF007299) B
resistente a corto circuito (EF007332) false
tensione di corto circuito relativa Uk (EF007452) 7.8 %
larghezza (EF000008) 85 mm
altezza (EF000040) 91 mm
profondità (EF000049) 75 mm
grado di protezione (IP) (EF005474) IP00
nucleo anulare (EF006170) false
adatto per montaggio su scheda (EF006157) false
adatto per installazione in serie (EF001126) false
materiale del conduttore (EF001622) Copper

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
STZ0,06(*/*) Y7-914761 914761 IT_914761.pdf 117 Kbytes STZ0,06(*/*) Y7-914761 914761 IT_914761.pdf
