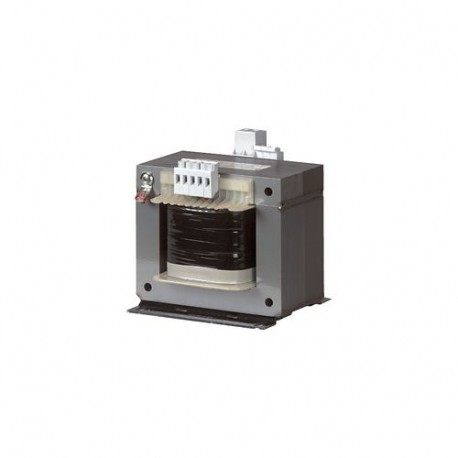

STZ3,0(*/*) 914776 Y7-914776 EATON ELECTRIC Trasformatore di comando, 3 kVA, tensione nominale d'ingresso 50.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

STZ3,0(*/*) 914776 Y7-914776 EATON ELECTRIC Trasformatore di comando, 3 kVA, tensione nominale d'ingresso 50..

STZ3,0(*/*)

914776

Y7-914776

EATON-MOELLER

Trasformatore di comando, 3 kVA, tensione nominale d'ingresso 50 – 950± 5 % V, Tensione nominale di uscita 50 – 950 V

Trasformatore di controllo; 3,0 k VA; Monofase; Tensione personalizzabile

Eaton Moeller® series STZ Control transformer, 3 kVA, Rated input voltage 50 – 950 ± 5 % V, Rated output voltage 12 – 1000 V

Trasformatore di comando, Gamma prodotti: ST..., Trasformatori di comando monofase ST..., Funzione di base: Trasformatori monofase di comando, isolamento e sicurezza STI, STZ, Tensione di ingresso nominale: 50 – 950 ± 5 % V, Tensione di uscita nominale: 12 – 1000 V, Potenza nominale: 3 kVA, Riduzione del tempo: 11,5 kVA, Grado di protezione: IP00, Standard Costruito e testato secondo: IEC/EN 61558-2-2/2-4/2-6, VDE 0570 Parte 2-2, VDE 0570 Parte 2-6 (trasformatori di sicurezza), VDE 0570 Parte 2-4 (trasformatore di isolamento), Adatto per l'uso con: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Parte 410

Maggiori dettagli


Apparecchi elettrici a bassa tensione > trasformatore di controllo monofase

Trasformatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,240.72
Prezzo unitario: $1,240.72
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series trasformatore di comando STZ
Sigla catalogo
914776
Lunghezza/profondità del prodotto
172 mm
Altezza prodotto
255 mm
Larghezza prodotto
230 mm
Peso prodotto
26 kg
Certificazione/i
UL 5085-2
UL report applies to both US and Canada
UL5085-1
Certified by UL for use in Canada
CSA-C22.2 No. 66
UL Category Control No.: XPTQ2, XPTQ8
VDE 0570 Part 2‐6 (safety transformers)
IEC/EN 61558-2-2
IEC/EN 61558-2-2/2-4/2-6
UL 506
UL Recognized
CE
CSA-C22.2 No. 66.2-06
UL File No.: E167225
VDE 0113, VDE 0100 Part 410
VDE 0570 Part 2-2
IEC/EN 60204-1, ÖVE-EN 13
CSA-C22.2 No. 66.1-06
VDE 0570 Part 2-4 (isolating transformer)
Note catalogo
Caratteristiche elettriche: tutti i dettagli per perdite senza carico, perdita per cortocircuito (perdite di rame), la tensione di cortocircuito e i valori di efficienza fanno riferimento a una temperatura di 20° C
Codice modello
STZ3,0(*/*)

Specifiche del prodotto

Tipo
Trasformatori di comando monofase, trasformatore di sicurezza e isolamento
Caratteristiche
Avvolgimenti separati
Impregnazione sottovuoto completa
Isolamento rinforzato
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Potenza apparente
3000 VA
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Perdite non di carico
30 W
Tensione del primario 1 - max
950 V
Tensione del primario 1 - min
50 V
Tensione del primario 10 - max
0 V
Tensione del primario 10 - min
0 V
Tensione del primario 2 - max
950 V
Tensione del primario 2 - min
50 V
Tensione del primario 3 - max
950 V
Tensione del primario 3 - min
50 V
Tensione del primario 4 - max
950 V
Tensione del primario 4 - min
50 V
Tensione del primario 5 - max
950 V
Tensione del primario 5 - min
50 V
Tensione del primario 6 - max
950 V
Costruito come
trasformatore di sicurezza
trasformatore di isolamento
Materiale conduttore
Rame
Grado di protezione
IP00
Terminale di collegamento
Sì per < 63 A
Tipo connessione
Terminazioni, < 63 A
Fattore di utilizzo
100 %
Tipo materiale di isolamento (IEC 85)
B
Efficienza
97 %
Tensione relativa cortocircuito
2,1 %
Adatto per
Circuiti di derivazione, (UL/CSA)
Classe di isolamento
B
Presa primaria
± 5 %
Tensione del primario 6 - min
50 V
Tensione del primario 7 - max
0 V
Tensione del primario 7 - min
0 V
Tensione del primario 8 - max
0 V
Tensione del primario 8 - min
0 V
Tensione del primario 9 - max
0 V
Tensione del primario 9 - min
0 V
Frequenza nominale - max
60 Hz
Frequenza nominale - min
50 Hz
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Potenza nominale
3 VA
Tensione secondaria 1 - max
1000 V
Tensione secondaria 1 min
12 V
Tensione secondaria 10 - max
0 V
Tensione secondaria 10 - min
0 V
Tensione secondaria 2 - max
1000 V
Tensione secondaria 2 - min
12 V
Tensione secondaria 3 - max
1000 V
Tensione secondaria 3 - min
12 V
Tensione secondaria 4 - max
1000 V
Categoria prodotto
Trasformatori di comando monofase ST
Tensione secondaria 4 - min
12 V
Tensione secondaria 5 - max
1000 V
Tensione secondaria 5 - min
12 V
Tensione secondaria 6 - max
1000 V
Tensione secondaria 6 - min
12 V
Tensione secondaria 7 - max
0 V
Tensione secondaria 7 - min
0 V
Tensione secondaria 8 - max
0 V
Tensione secondaria 8 - min
0 V
Tensione secondaria 9 - max
0 V
Tensione secondaria 9 - min
0 V
Perdite in corto circuito
55 W
Potenza di breve durata
11.5 kVA
Dissipazione statica, non dipendente da corrente Pvs
85 W
Tensione nominale - max
600 V
consumo di corrente in modalità standby
17 W

ETIM for 914776 Apparecchi elettrici a bassa tensione (EC002486)
Caratteristica Valore
versione trasformatore di sicurezza (EF007235) Sì
versione trasformatore di separazione (EF007238) Sì
versione trasformatore a risparmio energetico (EF007005) No
tensione primaria 1 (EF006125) 50 V
tensione primaria 2 (EF006126) 50 V
tensione primaria 3 (EF006127) 50 V
tensione primaria 4 (EF007410) 50 V
tensione primaria 5 (EF007411) 50 V
tensione primaria 6 (EF007412) 50 V
tensione primaria 7 (EF007413) 0 V
tensione primaria 8 (EF007414) 0 V
tensione primaria 9 (EF007415) 0 V
tensione primaria 10 (EF007409) 0 V
tensione secondaria 1 (EF007472) 12 V
tensione secondaria 2 (EF007474) 12 V
tensione secondaria 3 (EF007475) 12 V
tensione secondaria 4 (EF007476) 12 V
tensione secondaria 5 (EF007477) 12 V
tensione secondaria 6 (EF007478) 12 V
tensione secondaria 7 (EF007479) 0 V
tensione secondaria 8 (EF007480) 0 V
tensione secondaria 9 (EF007481) 0 V
tensione secondaria 10 (EF007473) 0 V
potenza apparente nominale (EF008864) 3000 VA
assorbimento di potenza in modalità standby (EF012331) 17 W
classe del materiale isolante secondo IEC 85 (EF007299) B
resistente a corto circuito (EF007332) No
tensione di corto circuito relativa Uk (EF007452) 2.1 %
larghezza (EF000008) 230 mm
altezza (EF000040) 255 mm
profondità (EF000049) 172 mm
grado di protezione (IP) (EF005474) IP00
nucleo anulare (EF006170) No
adatto per montaggio su scheda (EF006157) No
adatto per installazione in serie (EF001126) No
materiale del conduttore (EF001622) rame

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
STZ3,0(*/*) Y7-914776 914776 IT_914776.pdf 117 Kbytes STZ3,0(*/*) Y7-914776 914776 IT_914776.pdf
