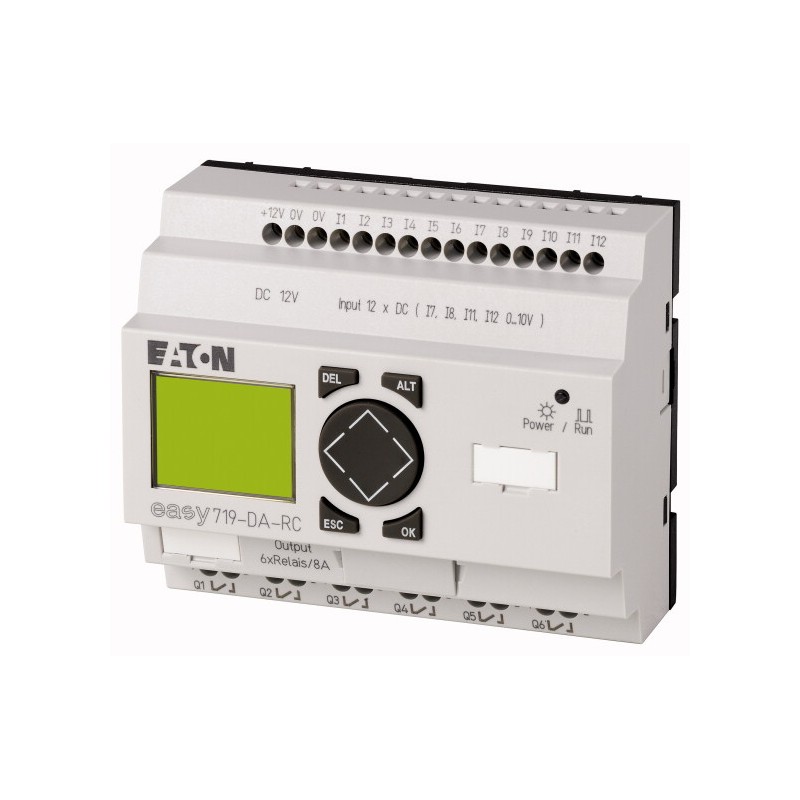

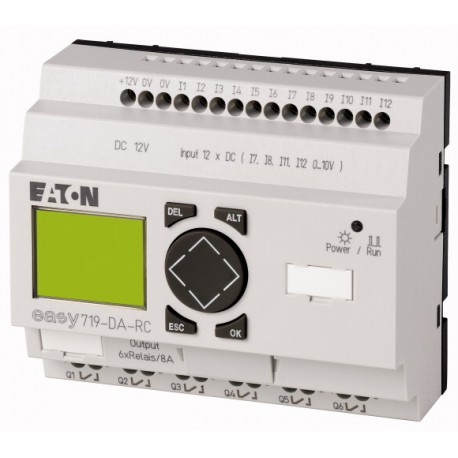

Normas
EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm o fijación de tornillo mediante la fijación de los soportes de ZB4-101-GF1 (accesorios)
Sólido
0.2/4 (AWG 22 - 12) mmDos
Flexible con el casquillo
0.2/2.5 (AWG 22 - 12) mmDos
Destornillador estándar
0.8 x 3.5 mm
Max. par de apriete
0,6 Nm
Condiciones climáticas ambientales
Temperatura ambiente de operación
En conformidad con la norma IEC 60068-2-1, -25 - +55 °C
La condensación
Tomar las medidas adecuadas para evitar la condensación
Pantalla LCD (legible)
0 - 55 °C
Almacenamiento [ϑ]
-40 - +70 °C
humedad relativa
en conformidad con IEC 60068-2-30, IEC 60068-2-78
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Condiciones ambientales, mecánicos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones
De acuerdo con IEC 60068-2-6
amplitud constante 0,15 mm: 10 - 57
la aceleración constante de 2 g: de 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Posición de montaje
Vertical u horizontal
Compatibilidad electromagnética (EMC)
Categoría de sobretensión/grado de contaminación
III/2
La descarga electrostática (ESD)estándar aplicado
según EN 61000-4-2 IEC
La descarga electrostática (ESD)Descarga de aire
8 kV
La descarga electrostática (ESD)Descarga de contacto
6 kV
Los campos electromagnéticos (RFI) EN 61000-4-3 IEC
10 V/m
Supresión de interferencia de Radio
EN 55011 Clase B, EN 55022 Clase B
Ráfaga
de acuerdo a la norma IEC/EN 61000-4-4 kV
la potencia de los pulsos (Sobrecarga)
de acuerdo a la norma IEC/EN 61000-4-5
1 kV (los cables de la fuente, simétrica)
La inmunidad a la línea de cabo interferencias (IEC/EN 61000-4-6)
10 V
Resistencia de aislamiento
Despacho en el aire y distancias de fuga
EN 50178, UL 508, CSA C22.2, Nº 142,
Resistencia de aislamiento
EN 50178
Respaldo del reloj en tiempo real
Respaldo del reloj en tiempo real
① Copia de seguridad de tiempo (horas) con completamente cargada condensador de doble capa
② Vida útil (años)
La precisión del reloj en tiempo real para entradas
typ. ± 2 (± 0.2 h⁄Año) s/día
dependiendo de la temperatura del aire ambiente de las fluctuaciones de hasta ± 5 s/día (± 0,5 h⁄año) son posibles
Precisión de repetición de los relés de temporización
La precisión de los relés de temporización (de valores)
± 0.02 %
ResoluciónLa Gama "S"
10 ms
ResoluciónRango De "M:S"
1 s
ResoluciónRango "H:M"
1 min
Los ciclos de escritura de la memoria retentiva
1000000 (10$⁶$)
Tensión nominal [Ue]
12 VCC (-15/+30%) V
Rango permisible [Ue]
10.2 - 15,6 V DC
Ondulación Residual
≦ 5 %
La corriente de entrada
normalmente 200 mA a Ue
De huecos de tensión
≤ En conformidad con IEC 61131-2
≤ 10 ms
Pérdida de potencia [P]
Normalmente 3.5 W
Entradas digitales de 12 V DC
Entradas pueden ser utilizadas como entradas analógicas
4 (I7, I8, I11, I12)
Pantalla De Estado
Display LCD
Potencial de aislamiento
de fuente de alimentación: no
entre las entradas digitales: no
a partir de las salidas: sí
la interfaz/tarjeta de memoria: no
a easyLink
Tensión nominal [Ue]
12 V DC
Voltaje de entrada
Señal 0: ≦ 4
Señal 1: ≧ 8 V DC
La corriente de entrada de la señal de 1
I1 - I6: 3.3 (a 12 V DC)
I7, I8: 1.1 (a 12 V DC)
I9 - I12: 3.3 (a 12 V DC) mA
Tiempo de desaceleración
20 (0 -> 1/1 -> 0, de Rebote EN)
Normalmente 0.3 (0 -> 1, de Rebote FUERA, I1 - I6, I9, I10)
Normalmente 0.35 (0 -> 1, de Rebote FUERA, I7, I8, I11, I12)
Normalmente 0.4 (1 -> 0, de Rebote FUERA, I1 - I6, I9, I10)
Normalmente 0.35 (1 -> 0, de Rebote FUERA, I7, I8, I11, I12) ms
La longitud del Cable
100 (sin blindaje) m
Contador de frecuenciaNúmero de
2 (I3, I4)
Contador de frecuenciaContador de frecuencia
≦ 1 kHz
Contador de frecuenciaForma de pulso
Plaza
Contador de frecuenciaPulso pausa relación
1:1
Rápido contador de entradasNúmero de
2 (I1, I2)
Rápido contador de entradasLa longitud del Cable
≦ 20 (seleccionados) m
Rápido contador de entradasContador de frecuencia
≦ 1 kHz
Rápido contador de entradasForma de pulso
Plaza
Entradas digitales de 24 V de CA
Pantalla De Estado
Display LCD
Número de
4 (I7, I8, I11, I12)
Potencial de aislamiento
de fuente de alimentación: no
entre las entradas digitales: no
a partir de las salidas: sí
la interfaz/tarjeta de memoria: no
a easyLink: no
Tipo de entrada
El voltaje de DC
El alcance de la señal
0-10 V DC
Resolución
0.01 V analógico
0.01 V digital
De 10 Bits (valor 0 - 1023)
Impedancia de entrada
11.2 kΩ
La precisión del valor realdos dispositivos de la serie
± 3 %
La precisión del valor realEn un solo dispositivo
± 2, (I7, I8, I11, I12) ± 0.12 V %
Tiempo de conversión analógica/digital
Retrasar la entrada EN: 20; Entrada de retardo de APAGADO: cada ciclo de tiempo ms
La corriente de entrada
< 1 mA
La longitud del Cable
≦ 30, proyectó m
Paralelo de conmutación de las salidas para el aumento de la producción
No está permitido
La protección de un relé de salida
Disyuntor B16 o fusible 8 A (lento)
Potencial de aislamiento
de fuente de alimentación: sí
A partir de las entradas: sí
Aislamiento de seguridad conforme a EN 50178: 300 V AC
Básico de aislamiento: 600 V AC
La esperanza de vida, mecánica [Operaciones]
10 x 10Seis
ContactosCorriente térmica convencional (10 UL)
8 Un
ContactosRecomendado para carga: 12 V AC/DC
> 500 mA
ContactosCortocircuitos cos ϕ = 1, característica B16 en Un 600
16 Un
ContactosCortocircuitos cos ϕ = 0.5 a 0.7, característica B16 en Un 900
16 Un
ContactosNominal soportada de impulso de tensión Uimpde contacto de la bobina
6 kV
ContactosTensión nominal [Ue]
250 V AC
Tensión nominal de aislamiento [Uyo]
250 V AC
Aislamiento de seguridad conforme a EN 50178
300 entre bobina y contacto
300 entre dos contactos V AC
La capacidad de fabricación deCA--15, 250 V CA, 3 A (600 ops./h) [Operaciones]
Trescientos mil
La capacidad de fabricación deDC-13, L/R ≦ 150 ms, 24 V DC, 1 a (500 S/h) [Operaciones]
Doscientos mil
Capacidad de rupturaAC-15 A, 250 V CA, 3 A (600 Ops./h) [Operaciones]
Trescientos mil
Capacidad de rupturaDC-13, L/R ≦ 150 ms, 24 V DC, 1 a (500 S/h) [Operaciones]
Doscientos mil
El filamento de la bombilla de carga1000 W en 230/240 V AC [Operaciones]
Veinticinco mil
El filamento de la bombilla de carga500 W en 115/120 V AC [Operaciones]
Veinticinco mil
Lámpara fluorescente de cargaLámpara fluorescente de carga de 10 x 58 W en 230/240 V ACArriba dispositivo eléctrico [Operaciones]
Veinticinco mil
Lámpara fluorescente de cargaLámpara fluorescente de carga de 10 x 58 W en 230/240 V ACNo Compensadas [Operaciones]
Veinticinco mil
Lámpara fluorescente de cargaLámpara fluorescente de carga 1 x 58 W en 230/240 V AC, convencional, compensada [Operaciones]
Veinticinco mil
Frecuencia de conmutaciónOperaciones mecánicas
10 x 10Seis
Frecuencia de conmutaciónFrecuencia de conmutación
10 Hz
Frecuencia de conmutaciónCarga resistiva/de la lámpara de carga
2 Hz
Frecuencia de conmutaciónCarga inductiva
0,5 Hz
UL/CSACorriente ininterrumpida a 240 V de CA
10 Un
UL/CSAIninterrumpida de corriente a 24 V DC
8 Un
UL/CSACAClasificación del Circuito de Control de los Códigos de la categoría de utilización)
B 300 Luz Piloto Deber
UL/CSACAMax. voltaje de operación nominal
300 V AC
UL/CSACAmax. corriente continua térmica cos ϕ = 1 a B 300
5 Un
UL/CSACAmax. cierre/apertura cos ϕ ≠ capacidad 1 a B 300
3600/360 VA
UL/CSADCClasificación del Circuito de Control de los Códigos de la categoría de utilización)
R 300 Luz Piloto Deber
UL/CSADCMax. voltaje de operación nominal
300 V DC
UL/CSADCMax. térmica de la corriente ininterrumpida en R 300
Uno
UL/CSADCMax. cierre/apertura de la capacidad a R 300
28/28 VA
Tensión de alimentación UAux
Pérdida de potencia [P]
3.5 W
