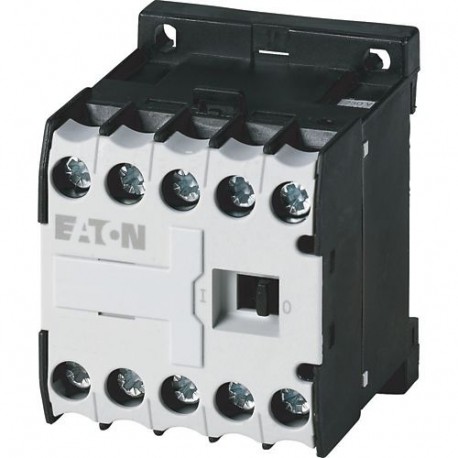

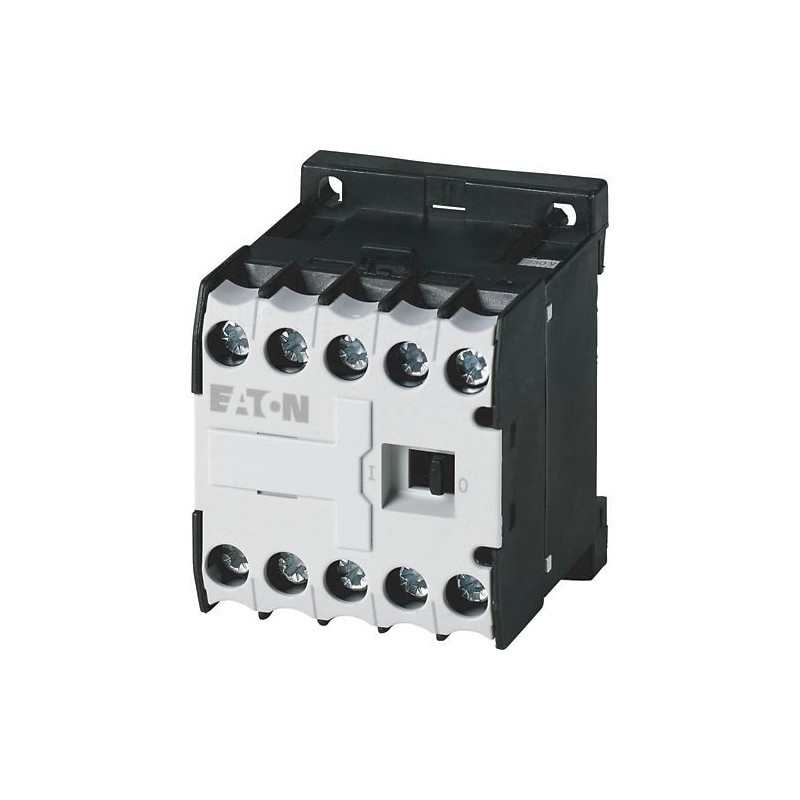

DILER-40-G(110VDC) 010287 XTPAXSR110VDC EATON ELECTRIC Contattore ausiliario, 4NA, DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILER-40-G(110VDC) 010287 XTPAXSR110VDC EATON ELECTRIC Contattore ausiliario, 4NA, DC

DILER-40-G(110VDC)

010287

XTPAXSR110VDC

EATON-MOELLER

Disponibile Invio oggi

Contattore ausiliario, 4NA, DC

Maggiori dettagli


* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $38.74
Prezzo unitario: $38.74

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

I clienti che hanno acquistato questo prodotto hanno comprato anche:

Dettagli



Sganciatore a lancio di corrente, 110VDC
Alternate Catalog No.
XTPAXSR110VDC
Sganciatore a lancio di corrente con morsetti a vite, per​ interruttore automatico​ grandezza​ PKZ(M)0
[

Programma di fornitura

Assortimento
Accessori
accessori
sganciatore a lancio di corrente
Tensione di comando
110 V DC
Tipo di tensione
Tensione normale
Azionamento a corrente
DC
Simbolo circuitale
Tipi di collegamento
Morsetti a vite
utilizzabile per
Sganciatore a lancio di corrente PKZ0(4), PKE
utilizzo con
PKZM0
PKZM4
PKZM0-T
PKM0
PKZM01
PKE
Note
Può essere montato a sinistra di:
Interruttore per la protezione del motore
Non combinabile con:
Sganciatore di sottotensione U‐PKZ0
Funzionamento a intermittenza (5 s)
Note
Montabile sulla parte sinistra dell'interruttore di protezione motore
Non combinabile con il rilascio della sottotensione U-PKZ0
,

Dati tecnici

Generalità
Sezioni di collegamentoRigido/flessibile, con puntalino
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Sezioni di collegamentoRigido o semirigido
1 x (18 - 14)
2 x (18 - 14) AWG
Tensione di comando
110 V DC
Campo di funzionamento
Tensione continua
0,7- 1,1 x Us
Funzionamento per breve periodo 5 s
Potenza assorbita
DCPotenza di eccitazione [Inserzione]
3 W
DCPotenza di ritenuta [Ritenuta]
0.5 W
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / sganciatore di apertura (EC001023)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento corrente di servizio ([email protected] [AKF016013])
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
110 - 110 V
tipo di tensione per l’azionamento
DC
tipo di tensione per l’azionamento
DC
valore iniziale campo di regolaz. dell’attivatore corto circuito non ritardato
0 A
valore finale campo di regolaz. dell’attivatore di corto circuito non ritardato
0 A
esecuzione del collegamento elettrico
raccordo a vite
numero di contatti di chiusura
0
numero di contatti di riposo
0
numero di contatti invertitori
0
adatto per disgiuntore
no
adatto per interruttore di carico
no
adatto per salvamotore
adatto per relè di sovraccarico
no
,

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No
,

Curve caratteristiche

Accessori
1: Interruttori per protezione motore
,

Dimensioni

]

Datasheet - PDF

Titolo: Dimensione: Tipo:
DILER-40-G(110VDC) XTPAXSR110VDC 010287 010287_IT.pdf 434 Kbytes DILER-40-G(110VDC) XTPAXSR110VDC 010287 010287_IT.pdf
