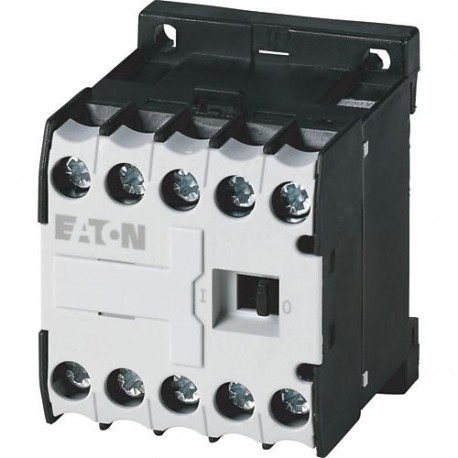

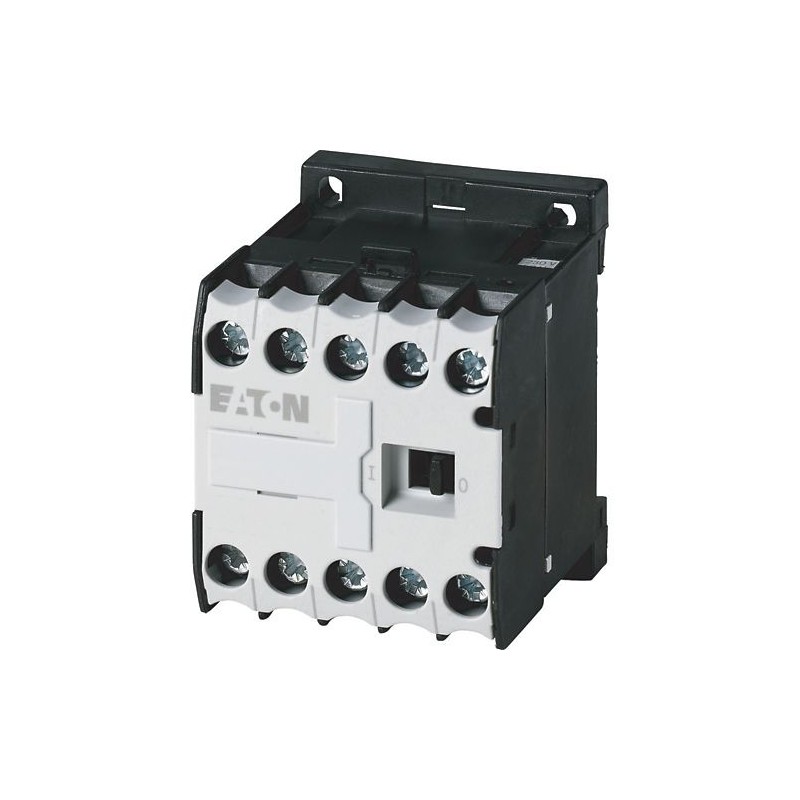

DILER-40-G(110VDC) 010287 XTPAXSR110VDC EATON ELECTRIC Mini-Contactor Auxiliar Conexión a tornillo 4 NO 110 .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILER-40-G(110VDC) 010287 XTPAXSR110VDC EATON ELECTRIC Mini-Contactor Auxiliar Conexión a tornillo 4 NO 110 ..

DILER-40-G(110VDC)

010287

XTPAXSR110VDC

EATON-MOELLER

Disponible Envío el hoy

Mini-Contactor Auxiliar; Conexión a tornillo; 4 NO; 110 V DC

Más detalles


* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $41.00
Precio unitario: $41.00

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Los clientes que adquirieron este producto también compraron:

Más Información



Contactor relé, 110 V DC, N/S = Normalmente abierto: 4 N/S, terminales de Tornillo, la operación de DC
Contactor relé, gama de Producto: DILER Mini contactores de Aplicación: Contactor de relés Descripción: con enclavamiento opuestos contactos, técnica de Conexión: terminales de Tornillo, de operación Nominal de corriente Convencional térmica de aire libre actual, 1 polo Abierto a 50 °C: Ith =Ie= 10 a, corriente de operación Nominal AC-15 220 V 230 V 240 V, Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Contactos N/O = Normalmente abierto: 4 N/S, El número de código y la versión de combinación Distintiva número: 40 E, Para uso con: ...DILE que, de Accionamiento voltaje: 110 V DC, Tensión AC/DC: DC funcionamiento, Grado de Protección: IP20, Instrucciones: números de Contacto EN 50011, el terminal de Bobina marcas EN 50005, Integrado diodo-combinación de resistencias, bobinas de calificación de 2.6 W, Normas: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Programa de entrega

Gama de productos
DILER Mini-contactores
Aplicación
Contactor de relés
Descripción
con enclavamiento oponerse a los contactos
Técnica de conexión
Terminales de tornillo
Corriente de operación nominal
Convencionales de aire libre de la corriente térmica, 1 poloAbiertoa 50 °C [Ith=Yoe]
10 Un
AC-15220 V 230 V 240 V [Ie]
6 Un
AC-15380 V 400 V 415 V [Ie]
Tres
Contactos
N/S = Normalmente abierto
4 N/S
Contacto secuencia
210S014
El número de código y la versión de combinación
Distintivo número
40 E
Para el uso con
...DILE
Accionamiento de tensión
110 V DC
Voltaje de AC/DC
La operación de DC
Instrucciones
Los números de contacto para ES 50011
El terminal de bobina marcas EN 50005
Integrado de diodo-combinación de resistencias
Bobina de calificación de 2.6 W

Datos técnicos

General
Normas
IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
La esperanza de vida, mecánicaDC operado [Operaciones]
20 x 10Seis
La máxima frecuencia de operación [Operaciones/h]
Nueve mil
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAbierto
-25 - +50 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Posición de montajePosición de montaje
Como se requiere, excepto vertical con los terminales A1/A2 en la parte inferior
Posición de montajePosición de montaje
230K003
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msUnidad básica con contacto auxiliar, módulo deN/S de contacto
10 g
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27)La mitad sinusoidal de choque, de 10 msUnidad básica con contacto auxiliar, módulo deN/C contacto
8 g
Grado de Protección
IP20
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Altitud
Max. 2000 m
PesoCC operada
0.211 kg
Terminal de capacidadesTerminales de tornilloSólido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDos
Terminal de capacidadesTerminales de tornilloFlexible con el casquillo
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDos
Terminal de capacidadesTerminales de tornilloSólido o trenzado
18 - 14
1 x (18 - 14)
2 x (18 - 14) AWG
Terminal de capacidadesTerminales de tornilloPelar longitud
8 mm
Terminal de capacidadesTerminales de tornilloTerminal de tornillo
M3.5
Terminal de capacidadesTerminales de tornilloDestornillador Pozidriv
2 Tamaño de la
Terminal de capacidadesTerminales de tornilloDestornillador estándar
0.8 x 5.5
1 x 6 mm
Terminal de capacidadesTerminales de tornilloMax. par de apriete
1.2 Nm
Contactos
Enclavada oponerse a los contactos a ZH 1/457, incluyendo el contacto auxiliar, módulo de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V CA
Tensión nominal [Ue]
600 V AC
Aislamiento de seguridad según EN 61140entre bobina y contactos auxiliares
300 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
300 V AC
Corriente de operación nominalConvencionales de aire libre de la corriente térmica, 1 poloAbiertoa 50 °C [Ith=Yoe]
10 Un
Corriente de operación nominalAC-15220 V 230 V 240 V [Ie]
6 Un
Corriente de operación nominalAC-15380 V 400 V 415 V [Ie]
Tres
Corriente de operación nominalAC-15500 V [Ie]
1.5 Una
Corriente de operación nominalLa corriente de DCNotas
Interruptor de encendido y apagado de las condiciones basadas en DC-13, constante de tiempo especificado.
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:1 [24 V]
2.5 a
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:2 [60 V]
2.5 a
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:3 [110 V]
1.5 Una
Corriente de operación nominalLa corriente de DCDC L/R ≦ 15 msContactos en serie:3 [220 V]
0.5 a
Corriente de operación nominalCircuito de Control de la fiabilidad [tasa de fallos]
<10-8, < un fallo en 100 millones de operaciones
(en la Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Clasificación de cortocircuito sin soldaduraMáxima del dispositivo de protección contra sobrecorriente220 V 230 V 240 V
4 PKZM0
Clasificación de cortocircuito sin soldaduraMáxima del dispositivo de protección contra sobrecorriente380 V 400 V 415 V
4 PKZM0
Clasificación de cortocircuito sin soldaduraProtección de corto circuito máximo de fusible500 V
6 a gG/gL
Clasificación de cortocircuito sin soldaduraProtección de corto circuito máximo de fusible500 V
Rápida de 10 a
Actual de la pérdida de calor en la IthCC operada
1.1 W
Imán de los sistemas de
Tolerancia de tensiónCC operadaNotas
Alisado DC, trifásico de puente de rectificadores o alisado de doble rectificación de onda
Tolerancia de tensiónCC operadaPick-up de voltaje
0.85 - 1.3
Tolerancia de tensiónCC operadaa las 24 V: sin contacto auxiliar componente (40 °C) [Pick-up]
0.7 - 1.3 x Uc
El consumo de energíaLa operación de DCDC operado [Pull-in = sellado]
2.3 W
factor del deber
100 % DF
El tiempo de cambio en el 100 % de US(valor recomendado)DC operado el cierre de retraso
26 - 35 ms
El tiempo de cambio en el 100 % de US(valor recomendado)DC operado N/S de contacto de retardo de apertura
15 - 25 ms
El tiempo de cambio en el 100 % de US(valor recomendado)DC operado Con contacto auxiliar módulo de Max. el cierre de retraso
70 ms
Clasificación de los datos para los tipos aprobados
Contactos auxiliaresServicio De PilotoAC operados
A600
Contactos auxiliaresServicio De PilotoCC operada
P300
Contactos auxiliaresDe Uso GeneralCA
600 V
Contactos auxiliaresDe Uso GeneralCA
10 Un
Contactos auxiliaresDe Uso GeneralDC
250 V
Contactos auxiliaresDe Uso GeneralDC
0.5 a

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
6 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0,4 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
2.3 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+50 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

De baja tensión de componentes industriales (EG000017) / Contactor relé (EC000196)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / Contactor (LV) / Contactor relé ([email protected] [AAB716014])
Clasificados de control de la tensión de alimentación Us AC 50HZ
0 - 0 V
Clasificados de control de la tensión de alimentación Us AC 60HZ
0 - 0 V
Clasificados de control de la tensión de alimentación con Nosotros en DC
110 - 110 V
Voltaje tipo de accionamiento
DC
Nominal de corriente de operación es decir, 400 V
Tres
Tipo de conexión del circuito auxiliar
Tornillo de conexión
El método de montaje
En riel DIN/tornillo
Interfaz
No
Número de contactos auxiliares como contacto normalmente cerrado
Cero
Número de contactos auxiliares como contacto normalmente abierto
Cuatro
Número de contactos auxiliares como contacto normalmente cerrado, el retraso de conmutación
Cero
Número de contactos auxiliares como contacto normalmente abierto, líder
Cero
Con la indicación del LED
No
Número de contactos auxiliares como de cambio de contacto
Cero
Manual de operación posible
No

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 508; CSA-C22.2 Nº 14-05; marcado CE
UL File No.
E29184
UL Categoría de Control No.
NKCR
Archivo CSA No.
Cero doce mil quinientos veintiocho
CSA Clase No.
3211-03
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Características

210O001
Accesorios
1: Supresor de
2: contacto Auxiliar, módulo de
Curva característica
210U001
Vida útil de los componentes (operaciones)
Ie = intensidad Nominal

Dimensiones

210X001
DILER-...
DILER-...-G(-C)
210X002
DILER-...(-C) + ...DILE(-C)
DILER-...-G(-C) + ...DILE(-C)
210X007
2DILE-... + MVDILE + ...DILE
2DILE-...-G + MVDILE + ...DILE
210X005
2DILE-... + MVDILE
2DILE-...-G + MVDILE
