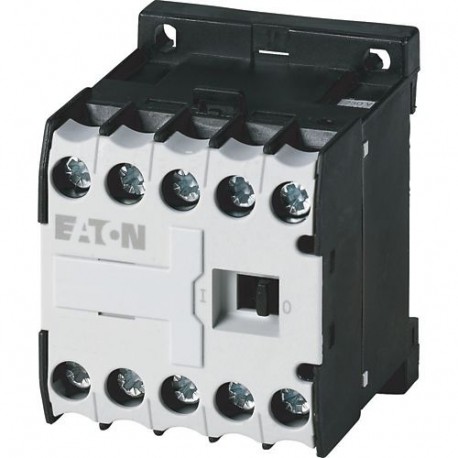

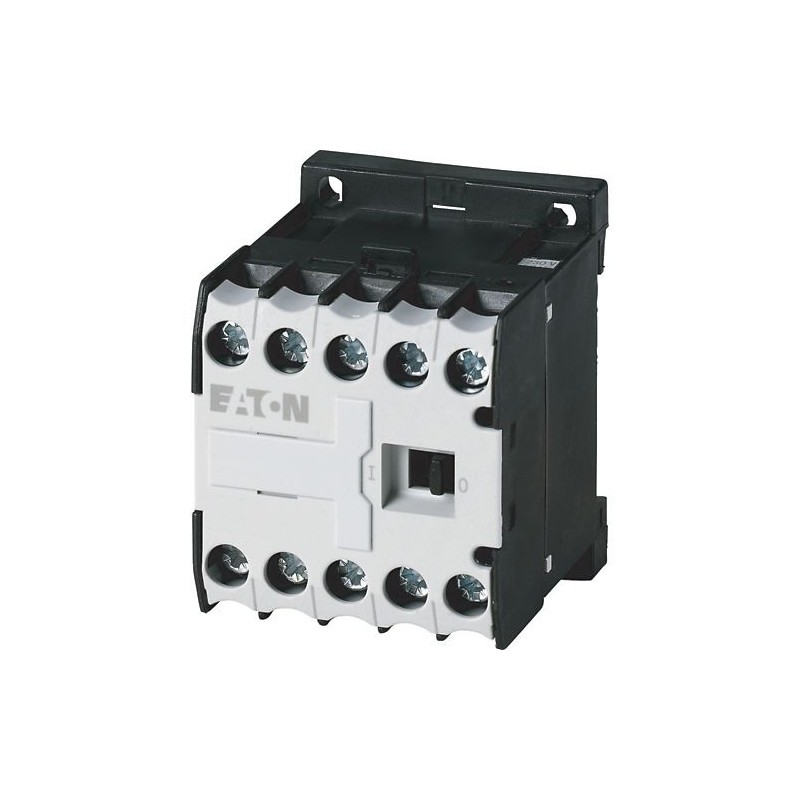

DILER-40-G(110VDC) 010287 XTPAXSR110VDC EATON ELECTRIC Hilfsschütz, 4 Schließer, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILER-40-G(110VDC) 010287 XTPAXSR110VDC EATON ELECTRIC Hilfsschütz, 4 Schließer, DC-betätigt

DILER-40-G(110VDC)

010287

XTPAXSR110VDC

EATON-MOELLER

Verfügbar Schiff am heute

Hilfsschütz, 4 Schließer, DC-betätigt

Mehr Infos


* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $38.74
Stückpreis: $38.74

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Kunden, die diesen Artikel gekauft haben, kauften auch ...

Mehr Infos



Arbeitsstromauslöser, 110 V, DC-betätigt
Alternate Catalog No.
XTPAXSR110VDC
Arbeitsstromauslöser mit Schraubklemmen, für Schutzschalter Baugröße PKZ(M)0
[

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Arbeitsstromauslöser
Betätigungsspannung
110 V DC
Spannungsart
Normalspannung
Strombetätigung
DC
Schaltzeichen
Anschlusstechnik
Schraubklemmen
verwendbar für
Arbeitsstromauslöser PKZ0(4), PKE
verwendbar für
PKZM0
PKZM4
PKZM0-T
PKM0
PKZM01
PKE
Hinweise
Linksseitig anbaubar an:
Motorschutzschalter
Nicht kombinierbar mit:
Unterspannungsauslöser U‐PKZ0
Kurzzeitbetrieb 5 s
Hinweise
linksseitig anbaubar an Motorschutzschalter
nicht kombinierbar mit Unterspannungsauslöser U‐PKZ0
,

Technische Daten

Allgemeines
Anschlussquerschnitteein-/feindrähtig, mit Aderendhülse
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Anschlussquerschnitteein- oder mehrdrähtig
1 x (18 - 14)
2 x (18 - 14) AWG
Betätigungsspannung
110 V DC
Arbeitsbereich
Gleichspannung
0,7- 1,1 x Us
Kurzzeitbetrieb 5 s
Leistungsaufnahme
DCAnzugsleistung [Anzug]
3 W
DCHalteleistung [Halten]
0.5 W
,

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0.5 W
Verlustleistungsabgabevermögen [Pve]
0 W
Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Arbeitsstromauslöser (EC001023)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Arbeitsstromauslöser ([email protected] [AKF016013])
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
110 - 110 V
Spannungsart zur Betätigung
DC
Spannungsart zur Betätigung
DC
Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches
0 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches
0 A
Ausführung des elektrischen Anschlusses
Schraubanschluss
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
0
Geeignet für Leistungsschalter
nein
Geeignet für Lastschalter
nein
Geeignet für Motorschutzschalter
ja
Geeignet für Überlastrelais
nein
,

Approbationen

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-4-1; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
165628
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Specially designed for North America
No
,

Kennlinien

Zusatzausrüstung
1: Motorschutzschalter
,

Abmessungen

]

Datasheet - PDF
