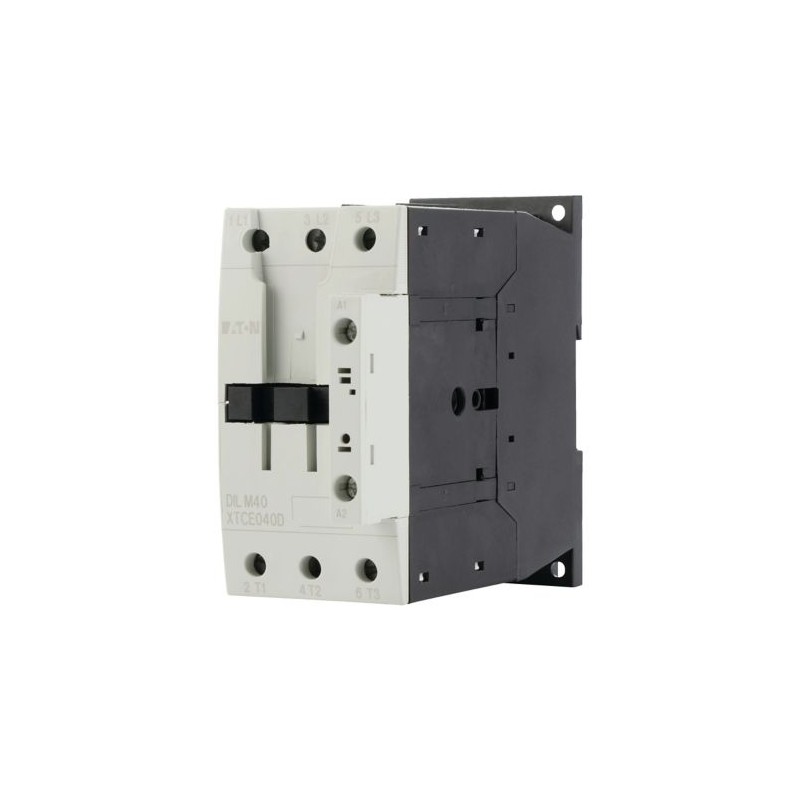

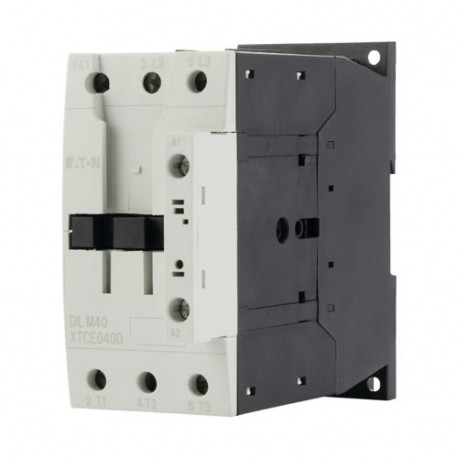

DILM40(RDC24) 277780 Y7-277780 EATON ELECTRIC Contattore di potenza, 3p, 18.5kW/400V/AC3
DILM40(RDC24)
277780
Y7-277780
EATON-MOELLER
Contattore di potenza, 3p, 18.5kW/400V/AC3
Contattore di potenza Collegamento a vite 3 poli 40 A 18,5 kW 400
Contattore di potenza Eaton Moeller® series DILM, 3 poli, 380 V 400 V 18,5 kW, RDC 24: 24 - 27 V DC, comando in corrente continua, morsetti a vite DILM40(RDC24)
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori fino a 170A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series DILM Contattore di potenza |
| Sigla catalogo | 277780 |
| EAN | 4015082777807 |
| Lunghezza/profondità del prodotto | 132.1 mm |
| Altezza prodotto | 115 mm |
| Larghezza prodotto | 55 mm |
| Peso prodotto | 1.052 kg |
| Certificazione/i | UL 60947-4-1 CE UL File No.: E29096 CSA Class No.: 2411-03, 3211-04 CSA File No.: 012528 UL Category Control No.: NLDX UL IEC/EN 60947 VDE 0660 IEC/EN 60947-4-1 CSA CSA-C22.2 No. 60947-4-1-14 |
| Note catalogo | Contatti secondo EN 50012 |
| Codice modello | DILM40(RDC24) |
Features & Functions
| Dotato di: | Circuito di protezione nell'elettronica di comando |
| Numero di poli | 3 poli |
| Numero di poli | 3 poli |
| Numero di poli | 3 poli |
General information
| Applicazione | Contattori di potenza per motori |
| Connessione | Morsetti a vite |
| Grandezza | FS3 |
| Durata meccanica | 10.000.000 di manovre (comando in DC) |
| Massima frequenza di manovra | 5000 operazioni meccaniche/ora (comando in corrente continua) |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Categoria prodotto | Contattori |
| Protezione | Protezione contro i contatti delle dita e del dorso della mano, Protezione contro i contatti diretti frontale (EN 50274) |
| Tensione nominale di tenuta ad impulso (Uimp) | 8000 V AC |
| Resistenza per polo | 1.9 mΩ |
| Adatto per | Anche per motori con grado di efficienza IE3 |
| Categoria d'uso | AC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento AC-1: ACrichi non induttivi o leggermente induttivi, forni a resistenza AC-4: Motori a gabbia: avviamento, collegamento, inversione, Marcia a impulsi |
| Tipo di tensione | DC |
Ambient conditions, mechanical
| Resistenza agli urti | 5 g, Contatto ausiliario N/C, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms 7 g, Contatto ausiliario N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms 10 g, Contatto principale N/A, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms 5 g, Contatto ausiliario N/C, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms 7 g, Contatto ausiliario N/A, meccanico, conforme a IEC/EN 60068-2-27 con montaggio su piano, Semionda 10 ms 10 g, Contatto principale N/A, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms |
Climatic environmental conditions
| Altitudine | Max. 2000 m |
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 60 °C |
| Temperatura ambiente di esercizio (con custodia) - min | -25 °C |
| Temperatura ambiente di esercizio (con custodia) - max | 40 °C |
| Temperatura ambiente di stoccaggio - min | -40 °C |
| Temperatura ambiente di stoccaggio - max | 80 °C |
| Idoneità climatica | Caldo umido, ciclico in conformità con IEC 60068-2-30 Caldo umido costante, secondo IEC 60068-2-78 |
Electro magnetic compatibility
| Disturbi emessi | Secondo la norma EN 60947-1 |
| Immunità | Secondo la norma EN 60947-1 |
Terminal capacities
| Capacità morsetti (banda in rame) | 2 x (6 x 9 x 0,8) mm (Numero di segmenti x larghezza x spessore), conduttori principali |
| Capacità morsetti (flessibile con puntalino) | 2 x (0,75 - 25) mm², conduttori principali 1 x (0,75 - 35) mm², conduttori principali 1 x (0,75 - 2,5) mm², Conduttori corrente di comando 2 x (0,75 - 2,5) mm², Conduttori corrente di comando |
| Capacità morsetti (pieno) | 1 x (0,75 - 16) mm², conduttori principali 2 x (0,75 - 2,5) mm², Conduttori corrente di comando 1 x (0,75 - 4) mm², Conduttori corrente di comando 2 x (0,75 - 16) mm², conduttori principali |
| Capacità morsetti (pieno/a treccia AWG) | Tipo singolo 14 - 1, tipo doppio 14 - 2, Conduttori principali 18 - 14, Conduttori corrente di comando |
| Sezioni di collegamento (a trefoli) | 1 x (16 - 50) mm², conduttori principali 2 x (16 - 35) mm², conduttori principali |
| Lunghezza di spelatura (conduttore principale) | 14 mm |
| Lunghezza di spelatura (conduttori corrente di comando) | 10 mm |
| Grandezza vite | Terminale di potenza con vite M6 M3.5, Vite terminale, Conduttori corrente di comando |
| Dimensione cacciavite | 2, Morsetto a vite, Cacciavite Pozidrive Morsetti a vite - Cacciavite standard 0.8 x 5.5/1 x 6 mm |
| Coppia di serraggio | 3,3 Nm, Morsetti a bullone, conduttori principali 1,2 Nm, morsetti a vite, conduttori corrente di comando |
Electrical rating
| Potere d'interruzione nominale a 220/230 V | 400 A |
| Potere d'interruzione nominale a 380/400 V | 400 A |
| Potere d'interruzione nominale a 500 V | 400 A |
| Potere d'interruzione nominale a 660/690 V | 250 A |
| Corrente nominale di esercizio (Ie) ad AC-1, 380 V, 400 V, 415 V | 60 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V | 40 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V | 40 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 440 V | 40 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 500 V | 40 A |
| Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V | 25 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 220 V, 230 V, 240 V | 18 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 440 V | 18 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 500 V | 18 A |
| Corrente nominale di esercizio (Ie) ad AC-4, 660 V, 690 V | 14 A |
| Corrente nominale di esercizio (Ie) a DC-1, 60 V | 50 A |
| Corrente nominale di esercizio (Ie) a DC-1, 110 V | 50 A |
| Corrente nominale di esercizio (Ie) a DC-1, 220 V | 45 A |
| Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947) | 560 A |
| Potenza di esercizio nominale ad AC-3, 240 V, 50 Hz | 13.5 kW |
| Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz | 18.5 kW |
| Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz | 24 kW |
| Potenza di esercizio nominale ad AC-3, 440 V, 50 Hz | 25 kW |
| Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz | 28 kW |
| Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz | 23 kW |
| Potenza di esercizio nominale ad AC-4, 220/230 V, 50 Hz | 5 kW |
| Potenza di esercizio nominale ad AC-4, 240 V, 50 Hz | 5.5 kW |
| Potenza di esercizio nominale ad AC-4, 415 V, 50 Hz | 9.5 kW |
| Potenza di esercizio nominale ad AC-4, 440 V, 50 Hz | 10 kW |
| Potenza di esercizio nominale ad AC-4, 500 V, 50 Hz | 11 kW |
| Potenza di esercizio nominale ad AC-4, 660/690 V, 50 Hz | 12 kW |
| Tensione nominale di esercizio (Ue), AC - max | 690 V |
| Tensione nominale di isolamento (Ui) | 690 V |
Short-circuit rating
| Corrente nominale cortocircuito (nominale di base) | 5 kA, fusibile massimo 250 A, SCCR (UL/CSA) Interruttore automatico massimo 5 kA, 250 A, SCCR (UL/CSA) |
| Corrente nominale cortocircuito (high-fault a 480 V) | 100 kA, fusibile di CLASSE J massimo 150 A, SCCR (UL/CSA) Interruttore automatico massimo 65 kA, 100 A, SCCR (UL/CSA) |
| Corrente nominale cortocircuito (high-fault a 600 V) | 100 kA, fusibile di CLASSE J massimo 150 A, SCCR (UL/CSA) |
| Classe di protezione da corto circuito (coordinamento di tipo 1) a 400 V | 125 A gG/gL |
| Classe di protezione da corto circuito (coordinamento di tipo 1) a 690 V | 80 A gG/gL |
| Classe di protezione da corto circuito (coordinamento di tipo 2) a 400 V | 63 A gG/gL |
| Classe di protezione da corto circuito (coordinamento di tipo 2) a 690 V | 50 A gG/gL |
Conventional thermal current Ith
| Corrente convenzionale termica ith (1 polo, chiuso) | 112 A |
| Corrente convenzionale termica ith (3 poli, chiuso) | 45 A |
| Corrente convenzionale termica ith a 55°C (3 poli, aperto) | 55 A |
| Corrente convenzionale termica ith a 60°C (3 poli, aperto) | 50 A |
| Corrente convenzionale termica ith di contatti principali (1 polo, aperto) | 125 A |
Switching capacity
| Poteri d’interruzione (contatti principali, uso generico) | 63 A, Potenza nominale di impiego massima del motore (UL/CSA) |
Magnet system
| Tempo arco | 10 ms |
| Tensione di diseccitazione | 0,6 - 0,15 x UC, Funzionamento CC Almeno raddrizzatore a ponte livellato bifase o trifase |
| Fattore di utilizzo | 100 % |
| Tensione di eccitazione | 0,7 - 1,2 V DC x Uc 24 - 27 V DC (RDC 24) |
| Potenza assorbita (inserzione), DC | 24 W |
| Potenza assorbita (tenuta), DC | 1 W |
| Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min | 0 V |
| Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max | 0 V |
| Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min | 0 V |
| Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max | 0 V |
| Tensione di alimentazione di controllo nominale (Us), DC - min | 24 V |
| Tensione di alimentazione di controllo nominale (Us), DC - max | 27 V |
| Tempo di commutazione (comando in DC, fare contatto, tempo di chiusura) - max | 54 ms |
| Tempo di commutazione (comando in DC, fare contatto, tempo di apertura) - max | 24 ms |
Motor rating
| Potenza motore assegnata a 115/120 V, 60 Hz, monofase | 3 HP |
| Potenza motore assegnata a 200/208 V, 60 Hz, trifase | 10 HP |
| Potenza motore assegnata a 230/240 V, 60 Hz, monofase | 7.5 HP |
| Potenza motore assegnata a 230/240 V, 60 Hz, trifase | 15 HP |
| Potenza motore assegnata a 460/480 V, 60 Hz, trifase | 30 HP |
| Potenza motore assegnata a 575/600 V, 60 Hz, trifase | 40 HP |
Communication
| Collegamento con SmartWire-DT | No |
Contacts
| Numero di contatti ausiliari (contatti normalmente chiusi) | 0 |
| Numero di contatti ausiliari (contatti normalmente aperti) | 0 |
| Numero di contatti ausiliari (normalmente chiuso) come contatto principale | 0 |
Safety
| Isolamento sicuro | 440 V AC, Tra bobina e contatti, Secondo EN 61140 440 V AC, tra i contatti, Secondo EN 61140 |
Special purpose ratings
| Valori nominali per scopi speciali delle lampade a scarica elettrica ballast | 79 A (600 V 60 Hz trifase, 347 V 60 Hz monofase) 79 A (480 V 60 Hz trifase, 277 V 60 Hz monofase) |
| Valori nominali per scopi speciali del controllo ascensori | 7.5 HP, 200 V 60 Hz 3-ph, (UL/CSA) 32 A, 600 V 60 Hz 3-ph, (UL/CSA) 25 HP, 480 V 60 Hz 3-ph, (UL/CSA) 28 A, 240 V 60 Hz 3-ph, (UL/CSA) 30 HP, 600 V 60 Hz 3-ph, (UL/CSA) 10 HP, 240 V 60 Hz 3-ph, (UL/CSA) 34 A, 480 V 60 Hz 3-ph, (UL/CSA) 25,3 A, 200 V 60 Hz 3-ph, (UL/CSA) |
| Valori nominali per scopi speciali del riscaldamento aria a resistenza | 79 A, 600 V 60 Hz trifase, 347 V 60 Hz monofase, (UL/CSA) 79 A, 480 V 60 Hz trifase, 277 V 60 Hz monofase, (UL/CSA) |
| Valori nominali per scopi speciali delle lampade a incandescenza con tungsteno | 74 A, 480 V 60 Hz trifase, 277 V 60 Hz monofase, (UL/CSA) 74 A, 600 V 60 Hz trifase, 347 V 60 Hz monofase, (UL/CSA) |
Design verification
| Dissipazione apparecchiature, dipendente da corrente Pvid | 6.6 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 2.2 W |
| Corrente nominale di esercizio per dissipazione specifica (In) | 40 A |
| Dissipazione statica, non dipendente da corrente Pvs | 1 W |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Soddisfa i requisiti della norma di prodotto. |
| 10.2.5 Sollevamento | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente dal momento che l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.10 Riscaldamento | Il calcolo del riscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL). |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILM40(RDC24) Y7-277780 277780 ES_277846.pdf | 1 Mbytes |
|
