DILM40(RDC24)
277780
Y7-277780
EATON-MOELLER
1

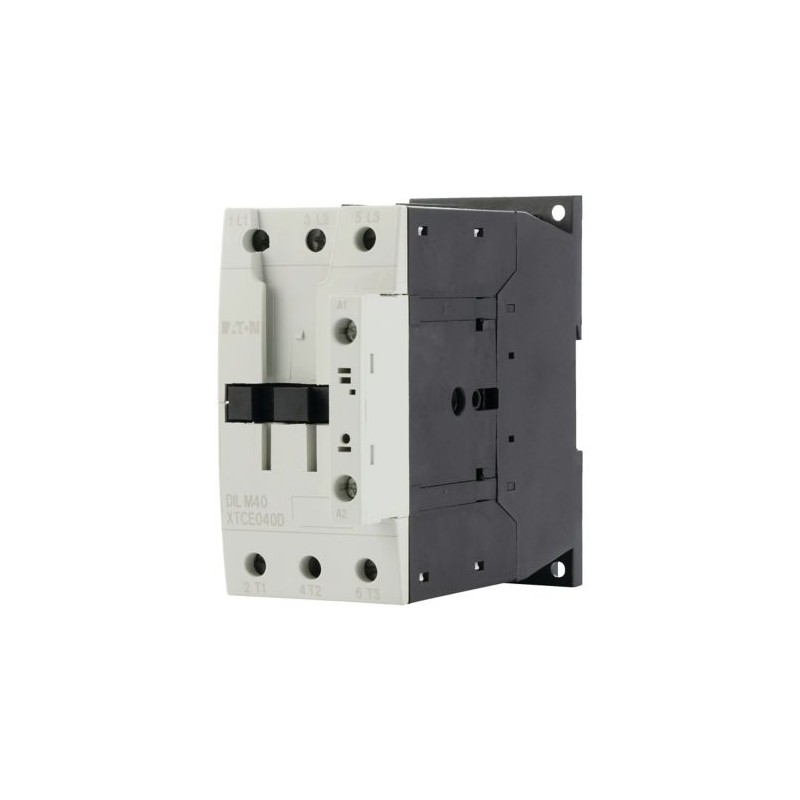

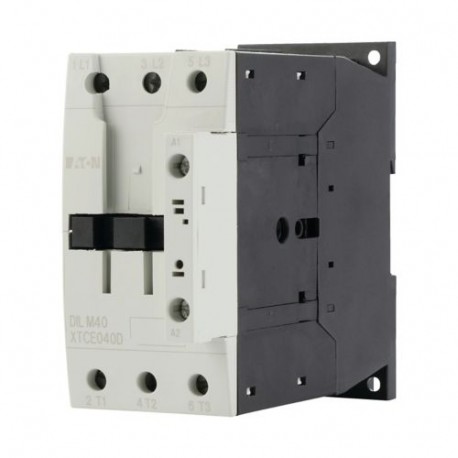

Leistungsschütz, 3-polig, 18,5 kW/400 V/AC3, DC-betätigt
DILM40(RDC24)
Eaton Moeller® series DILM Leistungsschütz, 3-polig, 380 V 400 V 18,5 kW, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Schraubklemmen DILM40(RDC24)
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
Schütze bis 170A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
| Produktname | Eaton Moeller® series DILM Leistungsschütz |
| Katalognummer | 277780 |
| Produkt Länge/Tiefe | 132.1 mm |
| Produkthöhe | 115 mm |
| Produktbreite | 55 mm |
| Produktgewicht | 1.052 kg |
| Zertifikat(e) | UL 60947-4-1 CE UL File No.: E29096 CSA Class No.: 2411-03, 3211-04 CSA File No.: 012528 UL Category Control No.: NLDX UL IEC/EN 60947 VDE 0660 IEC/EN 60947-4-1 CSA CSA-C22.2 No. 60947-4-1-14 |
| Kataloghinweise | Kontakte gemäß EN 50012 |
| EAN | 4015082777807 |
| Modellcode | DILM40(RDC24) |
| Ausstattung: | Schutzbeschaltung in der Betätigungselektronik |
| Polzahl | 3-polig |
| Polzahl | 3-polig |
| Polzahl | 3-polig |
| Anwendung | Leistungsschütze für Motoren |
| Anschlusstechnik | Schraubklemmen |
| Rahmengröße | FS3 |
| Lebensdauer, mechanisch | 10.000.000 Schaltvorgänge (DC-betätigt) |
| Schalthäufigkeit | 5000 mechanische Schaltspiele/h (DC-betätigt) |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Produktkategorie | Schütze |
| Schutz | Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274) |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8000 V AC |
| Widerstand je Pol | 1.9 mΩ |
| Geeignet für | Auch Motoren mit Effizienzklasse IE3 |
| Betriebsklasse | AC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen |
| Spannungsart | DC |
| Schockfestigkeit | 5 g, Ö Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms 7 g, S Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms 10 g, S Hauptkontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms 5 g, Ö Hilfskontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms 7 g, S Hilfskontakt, Mechanisch, gemäß IEC/EN 60068-2-27 bei Tischmontage, Halbsinusstoß 10 ms 10 g, S Hauptkontakt, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms |
| Höhenlage | Max. 2000 m |
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Umgebungsbetriebstemperatur - max. | 60 °C |
| Umgebungsbetriebstemperatur (gekapselt) - min. | -25 °C |
| Umgebungsbetriebstemperatur (gekapselt) - max. | 40 °C |
| Umgebungstemperatur Lagerung - min. | -40 °C |
| Umgebungstemperatur Lagerung - max. | 80 °C |
| Klimafestigkeit | Feuchte Wärme, zyklisch, nach IEC 60068-2-30 Feuchte Wärme, konstant, nach IEC 60068-2-78 |
| Störaussendung | Entspricht EN 60947-1 |
| Störfestigkeit | Entspricht EN 60947-1 |
| Anschlussquerschnitte (Kupferband) | 2 x (6 x 9 x 0,8) mm (Anzahl der Lamellen x Breite x Stärke), Hauptleiter |
| Anschlussquerschnitte (feindrähtig mit Aderendhülse) | 2 x (0,75 - 25) mm², Hauptleiter 1 x (0,75 - 35) mm², Hauptleiter 1 x (0,75 - 2,5) mm², Steuerstromleitungen 2 x (0,75 - 2,5) mm², Steuerstromleitungen |
| Anschlussquerschnitte (eindrähtig) | 1 x (0,75 - 16) mm², Hauptleiter 2 x (0,75 - 2,5) mm², Steuerstromleitungen 1 x (0,75 - 4) mm², Steuerstromleitungen 2 x (0,75 - 16) mm², Hauptleiter |
| Anschlussquerschnitte (ein-/mehrdrähtig AWG) | Einfach 14 - 1, Doppelt 14 - 2, Hauptleiter 18 - 14, Steuerstromleitungen |
| Anschlussquerschnitte (mehrdrähtig) | 1 x (16 - 50) mm², Hauptleiter 2 x (16 - 35) mm², Hauptleiter |
| Abisolierlänge (Hauptleiter) | 14 mm |
| Abisolierlänge (Hilfsleiter) | 10 mm |
| Schrauben-Größe | M6, Anschlussschraube, Hauptleiter M3,5, Anschlussschraube, Steuerstromleitungen |
| Schraubendrehergröße | 2, Anschlussschraube, Pozidriv-Schraubendreher 0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher |
| Anzugsdrehmoment | 3,3 Nm, Schraubklemmen, Hauptleiter 1,2 Nm, Schraubklemmen, Steuerstromleitungen |
| Bemessungsausschaltvermögen bei 220/230 V | 400 A |
| Bemessungsausschaltvermögen bei 380/400 V | 400 A |
| Bemessungsausschaltvermögen bei 500 V | 400 A |
| Bemessungsausschaltvermögen bei 660/690 V | 250 A |
| Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V | 60 A |
| Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V | 40 A |
| Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V | 40 A |
| Bemessungsbetriebsstrom (le) bei AC-3, 440 V | 40 A |
| Bemessungsbetriebsstrom (le) bei AC-3, 500 V | 40 A |
| Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V | 25 A |
| Bemessungsbetriebsstrom (le) bei AC-4, 220 V, 230 V, 240 V | 18 A |
| Bemessungsbetriebsstrom (le) bei AC-4, 440 V | 18 A |
| Bemessungsbetriebsstrom (le) bei AC-4, 500 V | 18 A |
| Bemessungsbetriebsstrom (le) bei AC-4, 660 V, 690 V | 14 A |
| Bemessungsbetriebsstrom (le) bei DC-1, 60 V | 50 A |
| Bemessungsbetriebsstrom (le) bei DC-1, 110 V | 50 A |
| Bemessungsbetriebsstrom (le) bei DC-1, 220 V | 45 A |
| Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947) | 560 A |
| Bemessungsbetriebsleistung bei AC-3, 240 V, 50 Hz | 13.5 kW |
| Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz | 18.5 kW |
| Bemessungsbetriebsleistung bei AC-3, 415 V, 50 Hz | 24 kW |
| Bemessungsbetriebsleistung bei AC-3, 440 V, 50 Hz | 25 kW |
| Bemessungsbetriebsleistung bei AC-3, 500 V, 50 Hz | 28 kW |
| Bemessungsbetriebsleistung bei AC-3, 690 V, 50 Hz | 23 kW |
| Bemessungsbetriebsleistung bei AC-4, 220/230 V, 50 Hz | 5 kW |
| Bemessungsbetriebsleistung bei AC-4, 240 V, 50 Hz | 5.5 kW |
| Bemessungsbetriebsleistung bei AC-4, 415 V, 50 Hz | 9.5 kW |
| Bemessungsbetriebsleistung bei AC-4, 440 V, 50 Hz | 10 kW |
| Bemessungsbetriebsleistung bei AC-4, 500 V, 50 Hz | 11 kW |
| Bemessungsbetriebsleistung bei AC-4, 660/690 V, 50 Hz | 12 kW |
| Bemessungsbetriebsspannung (Ue) bei AC - max. | 690 V |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Bemessungskurzschlussstrom (einfache Bemessung) | 5 kA, 250 A max. Sicherung, SCCR (UL/CSA) 5 kA, 250 A max. CB, SCCR (UL/CSA) |
| Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V) | 100 kA, 150 A Klasse J, max. Sicherung, SCCR (UL/CSA) 65 kA, 100 A max. CB, SCCR (UL/CSA) |
| Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V) | 100 kA, 150 A Klasse J, max. Sicherung, SCCR (UL/CSA) |
| Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V | 125 A gG/gL |
| Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V | 80 A gG/gL |
| Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V | 63 A gG/gL |
| Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V | 50 A gG/gL |
| Konventioneller thermischer Strom Ith (1-polig, gekapselt) | 112 A |
| Konventioneller thermischer Strom Ith (3-polig, gekapselt) | 45 A |
| Konventioneller thermischer Strom Ith bei 55°C (3-polig, offen) | 55 A |
| Konventioneller thermischer Strom Ith bei 60°C (3-polig, offen) | 50 A |
| Konventioneller thermischer Strom Ith der Hauptkontakte (1-polig, offen) | 125 A |
| Schaltvermögen (Hauptkontakte, allgemeine Anwendung) | 63 A, Maximale Motorleistung (UL/CSA) |
| Lichtbogenzeit | 10 ms |
| Abfallspannung | 0,6 - 0,15 x UC, DC-betätigt Mindestens geglätteter 2-ph. Brückengleichrichter oder 3-ph. Gleichricht |
| Einschaltdauer | 100% |
| Anzugsspannung | 0,7 - 1,2 V DC x Uc 24 - 27 V DC (RDC 24) |
| Leistungsaufnahme (Anzug) bei DC | 24 W |
| Leistungsaufnahme (Halteleistung) bei DC | 1 W |
| Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min. | 0 V |
| Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max. | 0 V |
| Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min. | 0 V |
| Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max. | 0 V |
| Bemessungssteuerspeisespannung (Us) bei DC - min. | 24 V |
| Bemessungssteuerspeisespannung (Us) bei DC - max. | 27 V |
| Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max. | 54 ms |
| Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max. | 24 ms |
| Zugeordnete Motorleistung bei 115/120 V, 60 Hz, 1-phasig | 3 HP |
| Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig | 10 HP |
| Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 1-phasig | 7.5 HP |
| Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 3-phasig | 15 HP |
| Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig | 30 HP |
| Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig | 40 HP |
| Anbindung an SmartWire-DT | Nein |
| Anzahl der Hilfskontakte (Öffner) | 0 |
| Anzahl Hilfskontakte (Schließer) | 0 |
| Anzahl Kontakte (Öffner) als Hauptkontakte | 0 |
| Sichere Trennung | 440 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140 440 V AC, Zwischen den Kontakten, Entspricht EN 61140 |
| Zweckbestimmung von Entladungslampen mit Vorschaltgerät | 79 A (600V 60Hz 3-phasig, 347V 60Hz 1-phasig) 79 A (480V 60Hz 3-phasig, 277V 60Hz 1-phasig) |
| Zweckbestimmung der Aufzugssteuerung | 7,5 PS, 200 V 60 Hz 3-phasig, (UL/CSA) 32 A, 600 V 60 Hz 3-phasig, (UL/CSA) 25 PS, 480 V 60 Hz 3-phasig, (UL/CSA) 28 A, 240 V 60 Hz 3-phasig, (UL/CSA) 30 PS, 600 V 60 Hz 3-phasig, (UL/CSA) 10 PS, 240 V 60 Hz 3-phasig, (UL/CSA) 34 A, 480 V 60 Hz 3-phasig, (UL/CSA) 25,3 A, 200 V 60 Hz 3-phasig, (UL/CSA) |
| Zweckbestimmung der Widerstandslufterwärmung | 79 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA) 79 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA) |
| Besondere Verwendungszwecke von Wolfram-Glühlampen | 74 A, 480 V 60 Hz 3-phasig, 277 V 60 Hz 1-phasig, (UL/CSA) 74 A, 600 V 60 Hz 3-phasig, 347 V 60 Hz 1-phasig, (UL/CSA) |
| Geräteverlustleistung, stromabhängig pvid | 6.6 W |
| Verlustleistungskapazität Pdiss | 0 W |
| Verlustleistung pro Pol, stromabhängig, Pvid | 2.2 W |
| Bemessungsbetriebsstrom zur Verlustleistungsangabe (In) | 40 A |
| Statische Verlustleistung, stromunabhängig PVS | 1 W |
| 10.2.2 Korrosionsbeständigkeit | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.1 Wärmebeständigkeit von Umhüllung | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk. | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.2.4 Beständigkeit gegen UV-Strahlung | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.2.5 Heben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.7 Beschriftungen | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.3 Schutzart von Baugruppen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.4 Luft- und Kriechstrecken | Die Anforderungen der Produktnorm sind erfüllt. |
| 10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.10 Erwärmung | Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit. |
| 10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILM40(RDC24) Y7-277780 277780 DE_277780.pdf | 107 Kbytes |
![]() |
