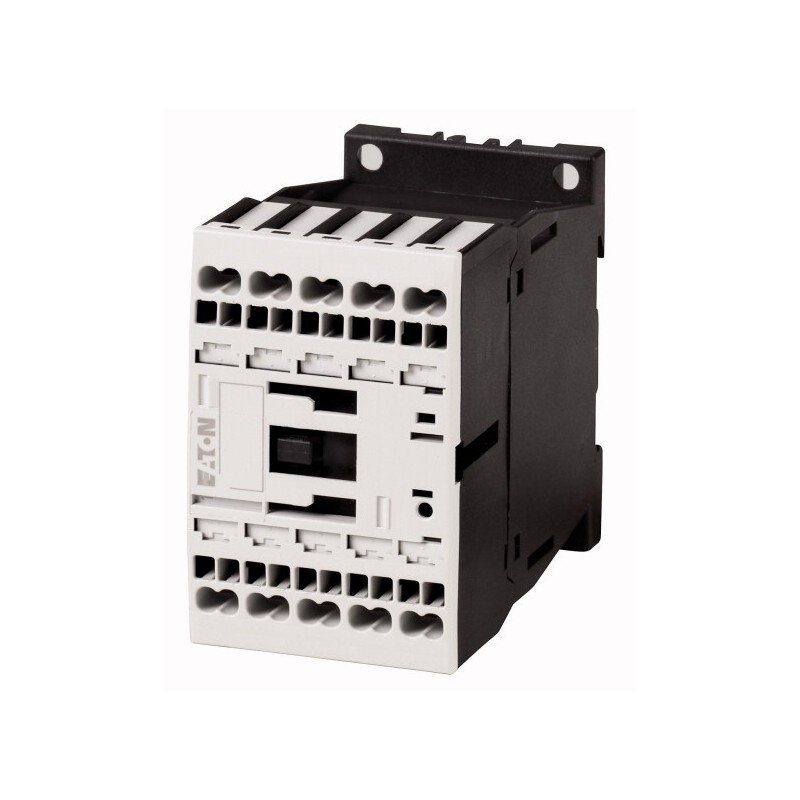

DILMC9-01(*VDC) 277505 EATON ELECTRIC Contattore di potenza, 3p+1NC, 4kW/400V/AC3
DILMC9-01(*VDC)
277505
EATON-MOELLER
Contattore di potenza, 3p+1NC, 4kW/400V/AC3
Contattore di potenza; Connessione a pressione; 3 poli + 1 NC; 9 A; 4 kW; 400 V; AC-3; * V CC
Contattore, Applicazione: Contattori per motori, Contattori fino a 170 A, 3 poli, Categoria di utilizzo: AC-1: Carichi non induttivi o leggermente induttivi, Forni a resistenza, NAC-3: Motori asincroni AC normali: avviamento, spegnimento durante il funzionamento, AC-4: Motori asincroni AC normali: avviamento, innesto, inversione, inching, Tecnologia di connessione: Morsetti a molla, Note: Adatto anche per motori con classe di efficienza IE3., I dispositivi IE3 ready sono contrassegnati dal logo sulla confezione., Numero di poli: 3 poli, Corrente nominale di esercizio AC-3 380 V 400 V: Ie= 9 A, Corrente nominale di esercizio AC-1 Corrente termica convenzionale in aria libera, 3 poli, 50 - 60 Hz Aperto a 40 °C: Ith = Ie= 22 A, chiuso: Ith= 18 A, Corrente nominale di esercizio AC-1 Corrente termica convenzionale in aria libera, 1 polo aperto: Ith= 50 A, chiuso: Ith= 45 A, Potenza massima per motori trifase, 50 - 60 Hz AC-3 220 V 230 V: P= 2,5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4,5 kW, Potenza massima per motori trifase, 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 2,5 kW, 660 V 690 V: P= 3,6 kW, Combinabile con contatto ausiliario: DILA-XHIC(V).., Contatti N/C = Normalmente chiuso: 1 NC, Istruzioni: Contatti secondo EN 50 012., Morsetti di corrente ausiliaria, Bobina e corrente principale con tecnologia di collegamento a molla-gabbia. , Circuito soppressore a varistore integrato., con contatto a specchio., Tensione AC/DC: funzionamento DC
Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.
Contattori fino a 170A
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲Contattore di potenza, 3p+1NC, 4kW/400V/AC3
Contattore di potenza, Applicazione: Contattore di potenza per motori, Contattori di potenza fino a 170 A, 3 poli, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso, Tipi di collegamento: Morsetti a molla, Nota: Utilizzabile anche per motori della classe di efficienza IE3., Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione., Poli: a 3 poli, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 9 A, Corrente nominale d'impiego AC-1 corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 22 A, in custodia: Ith= 18 A, Corrente nominale d'impiego AC-1 Corrente termica convenzionale 1 polo a giorno: Ith= 50 A, in custodia: Ith= 45 A, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-3 220V 230V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz AC-4 220V 230V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, Combinabile con contatto ausiliario: DILA-XHIC(V).., Equipaggiamento contatti NC = norm. chiuso: 1 contatto NC, Note: Organi di contatto secondo EN 50012., Collegamenti al circuito ausiliario, collegamento bobina e collegamento alla corrente principale mediante connessione a vite., circuito di protezione a varistore integrato, con contatto specchio., Tipo di corrente AC/DC: Comando in corrente continua
Programma di fornitura
Assortimento
Contattori di potenza
Applicazione
Contattore di potenza per motori
Sotto gamma
Contattori di potenza fino a 170 A, 3 poli
Categoria d'uso
AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza
AC-3: Motori a gabbia: avviare, disinserire durante la corsa
AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso
AC-3: Motori a gabbia: avviare, disinserire durante la corsa
AC-4: Motori a gabbia: avviare, freni elettrici a controcorrente, inversione, movimenti a impulso
Nota
Utilizzabile anche per motori della classe di efficienza IE3.
Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione.
Gli apparecchi IE3 sono contrassegnati con il rispettivo logo sulla confezione.
Tipi di collegamento
Morsetti a molla
Poli
a 3 poli
Corrente nominale d'impiego
AC-3Nota
Alla temperatura ambiente massima ammissibile (aperto)
AC-3380 V 400 V [Ie]
9 A
AC-1corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 40 °C [Ith=Ie]
22 A
AC-1corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hzin custodia [Ith]
18 A
AC-1Corrente termica convenzionale 1 poloa giorno [Ith]
50 A
AC-1Corrente termica convenzionale 1 poloin custodia [Ith]
45 A
Max. potenza nominale d'impiego per motori trifase 50 - 60 Hz
AC-3220V 230V [P]
2.5 kW
AC-3380 V 400 V [P]
4 kW
AC-3660 V 690 V [P]
4.5 kW
AC-4220V 230V [P]
1.5 kW
AC-4380 V 400 V [P]
2.5 kW
AC-4660 V 690 V [P]
3.6 kW
Equipaggiamento contatti
NC = norm. chiuso
1 contatto NC
Simbolo circuitale
Note
Organi di contatto secondo EN 50012.
Collegamenti al circuito ausiliario, collegamento bobina e collegamento alla corrente principale mediante connessione a vite.
circuito di protezione a varistore integrato
con contatto specchio.
Collegamenti al circuito ausiliario, collegamento bobina e collegamento alla corrente principale mediante connessione a vite.
circuito di protezione a varistore integrato
con contatto specchio.
Combinabile con contatto ausiliario
DILA-XHIC(V)..
Tensione di comando
*V DC
Tipo di corrente AC/DC
Comando in corrente continua
Collegamento a SmartWire-DT
no
Note sulla fornitura
Quantità minima dell'ordine 10 articoli (unità imballaggio)
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947,VDE 0660, UL, CSA
Durata, meccanicaComando in corrente continua [Manovre]
10 x 106
Frequenza di manovra, meccanicacomandato in DC [Man/h]
9000
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Temperatura ambienteStoccaggio
-40 - 80 °C
Posizione di montaggio
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti principaliContatti NA
10 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti ausiliariContatti NA
7 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti ausiliariContatti NC
5 g
Resistenza agli urti (IEC/EN 60068-2-27) nel montaggio su tavoloUrto sinusoidale 10 msContatti principaliContatto NA
5.7 g
Resistenza agli urti (IEC/EN 60068-2-27) nel montaggio su tavoloUrto sinusoidale 10 msContatti ausiliariContatto NA
3.4 g
Resistenza agli urti (IEC/EN 60068-2-27) nel montaggio su tavoloUrto sinusoidale 10 msContatti ausiliariContatto NC
3.4 g
Grado di protezione
IP20
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Altitudine
max. 2000 mm
Pesocomandato in DC
0.29 kg
Tipo di collegamento morsetto a mollaSezioni di collegamento conduttori principalirigido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
2 x (0.75 - 2.5) mm2
Tipo di collegamento morsetto a mollaSezioni di collegamento conduttori principaliflessibile
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
2 x (0.75 - 2.5) mm2
Tipo di collegamento morsetto a mollaSezioni di collegamento conduttori principaliflessibile con puntalino
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Tipo di collegamento morsetto a mollaSezioni di collegamento conduttori principaliRigido o semirigido
18 - 14 AWG
Tipo di collegamento morsetto a mollaSezioni di collegamento conduttori principaliLunghezza di spelatura
10 mm
Tipo di collegamento morsetto a mollaSezioni di collegamento conduttori ausiliaririgido
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
2 x (0.75 - 2.5) mm2
Tipo di collegamento morsetto a mollaSezioni di collegamento conduttori ausiliariflessibile
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
2 x (0.75 - 2.5) mm2
Tipo di collegamento morsetto a mollaSezioni di collegamento conduttori ausiliariFlessibile con puntalino
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mm2
2 x (0.75 - 1.5) mm2
Tipo di collegamento morsetto a mollaSezioni di collegamento conduttori ausiliariRigido o semirigido
18 - 14 AWG
Tipo di collegamento morsetto a mollaSezioni di collegamento conduttori ausiliariLunghezza di spelatura
10 mm
Tipo di collegamento morsetto a mollaUtensileLarghezza del cacciavite a taglio
3.5 mm
Circuito principale
Tensione nominale di tenuta ad impulso [Uimp]
8000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V AC
Tensione nominale di impiego [Ue]
690 V AC
Sezionamento sicuro secondo EN 61140fra bobina e contatti
400 V AC
Sezionamento sicuro secondo EN 61140tra i contatti
400 V AC
Potere di chiusura (cos ϕ secondo IEC/EN 60947) [fino a 690 V]
126 A
Potere di apertura220V 230V
90 A
Potere di apertura380 V 400 V
90 A
Potere di apertura500 V
70 A
Potere di apertura660 V 690 V
50 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “2”400 V [gG/gL 500 V]
20 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “2”690 V [gG/gL 690 V]
16 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “1”400 V [gG/gL 500 V]
35 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “1”690 V [gG/gL 690 V]
20 A
Tensione alternata
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 40 °C [Ith=Ie]
22 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 50 °C [Ith=Ie]
21 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 55 °C [Ith=Ie]
21 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 60 °C [Ith=Ie]
20 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hzin custodia [Ith]
18 A
AC-1Corrente nominale d'impiegoCorrente termica convenzionale 1 poloa giorno [Ith]
50 A
AC-1Corrente nominale d'impiegoCorrente termica convenzionale 1 poloin custodia [Ith]
45 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 HzNota
Alla temperatura ambiente massima ammissibile (aperto)
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz220V 230V [Ie]
9 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz240 V [Ie]
9 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz380 V 400 V [Ie]
9 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz415 V [Ie]
9 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz440 V [Ie]
9 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz500 V [Ie]
7 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz660 V 690 V [Ie]
5 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz380 V 400 V [Ie]
9 A
AC-3Potenza nominale assorbita [P]220 V 230 V [P]
2.5 kW
AC-3Potenza nominale assorbita [P]240 V [P]
3 kW
AC-3Potenza nominale assorbita [P]380 V 400 V [P]
4 kW
AC-3Potenza nominale assorbita [P]415 V [P]
5.5 kW
AC-3Potenza nominale assorbita [P]440 V [P]
5.5 kW
AC-3Potenza nominale assorbita [P]500 V [P]
4.5 kW
AC-3Potenza nominale assorbita [P]660 V 690 V [P]
4.5 kW
AC-4a giorno, 3 poli, 50 - 60 Hz220V 230V [Ie]
6 A
AC-4a giorno, 3 poli, 50 - 60 Hz240 V [Ie]
6 A
AC-4a giorno, 3 poli, 50 - 60 Hz380 V 400 V [Ie]
6 A
AC-4a giorno, 3 poli, 50 - 60 Hz415 V [Ie]
6 A
AC-4a giorno, 3 poli, 50 - 60 Hz440 V [Ie]
6 A
AC-4a giorno, 3 poli, 50 - 60 Hz500 V [Ie]
5 A
AC-4a giorno, 3 poli, 50 - 60 Hz660 V 690 V [Ie]
4.5 A
AC-4Potenza nominale assorbita [P]220V 230V [P]
1.5 kW
AC-4Potenza nominale assorbita [P]240 V [P]
1.6 kW
AC-4Potenza nominale assorbita [P]380 V 400 V [P]
2.5 kW
AC-4Potenza nominale assorbita [P]415 V [P]
2.8 kW
AC-4Potenza nominale assorbita [P]440 V [P]
3 kW
AC-4Potenza nominale assorbita [P]500 V [P]
2.8 kW
AC-4Potenza nominale assorbita [P]660 V 690 V [P]
3.6 kW
Tensione continua
di condensatori trifase a giornoDC-160 V [Ie]
20 A
di condensatori trifase a giornoDC-1110 V [Ie]
20 A
di condensatori trifase a giornoDC-1220 V [Ie]
15 A
Dissipazioni termiche (3 poli)
a 3 polo, con Ith(60°)
4.4 W
Dissipazioni termiche con Iesecondo AC-3/400 V
0.9 W
Impedenza per polo
4.6 mΩ
Sistema elettromagnetico
Sicurezza di tensioneComando in DC [Inserzione]
0.8 - 1.1 x Uc
Sicurezza di tensioneNota
0,85 - 1,1 solo con moduli contatti ausiliari con 3 o più contatti NC
Sicurezza di tensioneTensione di diseccitazione con comando DC [Disinserzione]
0.15 - 0.6 x Uc
Sicurezza di tensioneNota
ponte raddrizzatore a due semionde livellato al minimo o raddrizzatore AC
Potenza assorbita della bobina a freddo e con 1.0 x USComando in corrente continua [Inserzione]
4,5 W
Potenza assorbita della bobina a freddo e con 1.0 x USComando in corrente continua [Ritenuta]
4,5 W
Durata di inserzione
100 % durata di inserzione
Tempi di manovra al 100% UC(valori indicativi)Contatti principalicomandato in DCTempo di chiusura
31 ms
Tempi di manovra al 100% UC(valori indicativi)Contatti principalicomandato in DCTempo di apertura
12 ms
Tempi di manovra al 100% UC(valori indicativi)Durata dell'arco
10 ms
Compatibilità elettromagnetica (EMC)
Interferenza emessa
secondo EN 60947-1
Immunità ai disturbi
secondo EN 60947-1
Dati di potenza approvati
Potere d'interruzioneMassima potenza motoretrifase200 V
208 V
208 V
3 HP
Potere d'interruzioneMassima potenza motoretrifase230 V
240 V
240 V
3 HP
Potere d'interruzioneMassima potenza motoretrifase460 V
480 V
480 V
5 HP
Potere d'interruzioneMassima potenza motoretrifase575 V
600 V
600 V
7.5 HP
Potere d'interruzioneMassima potenza motoremonofase115 V
120 V
120 V
0.5 HP
Potere d'interruzioneMassima potenza motoremonofase230 V
240 V
240 V
1.5 HP
Potere d'interruzioneGeneral use
20 A
Contatti ausiliariPilot DutyComando in corrente alternata
A600
Contatti ausiliariPilot DutyComando in corrente continua
P300
Contatti ausiliariGeneral UseAC
600 V
Contatti ausiliariGeneral UseAC
10 A
Contatti ausiliariGeneral UseDC
250 V
Contatti ausiliariGeneral UseDC
1 A
Short Circuit Current RatingBasic RatingSCCR
5 kA
Short Circuit Current RatingBasic Ratingmax. Fusibile
45 A
Short Circuit Current RatingBasic Ratingmax. CB
60 A
Short Circuit Current Rating480 V High FaultSCCR (Fusibile)
30/100 kA
Short Circuit Current Rating480 V High Faultmax. Fusibile
25 Class RK5/20 Class J A
Short Circuit Current Rating480 V High FaultSCCR (CB)
65 kA
Short Circuit Current Rating480 V High Faultmax. CB
16 A
Short Circuit Current Rating600 V High FaultSCCR (Fusibile)
30/100 kA
Short Circuit Current Rating600 V High Faultmax. Fusibile
25 Class RK5/20 Class J A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)480V 60Hz trifase, 277V 60Hz monofase
18 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)600V 60Hz trifase, 347V 60Hz monofase
18 A
Special Purpose RatingsIncandescent Lamps (Tungsteno)480V 60Hz trifase, 277V 60Hz monofase
14 A
Special Purpose RatingsIncandescent Lamps (Tungsteno)600V 60Hz trifase, 347V 60Hz monofase
14 A
Special Purpose RatingsResistance Air Heating480V 60Hz trifase, 277V 60Hz monofase
18 A
Special Purpose RatingsResistance Air Heating600V 60Hz trifase, 347V 60Hz monofase
18 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 480V 60Hz trifase
60 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 480V 60Hz trifase
10 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 600V 60Hz trifase
60 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 600V 60Hz trifase
10 A
Special Purpose RatingsDefinite Purpose Ratings (100,000 cycles acc. to UL 1995)LRA 480V 60Hz trifase
54 A
Special Purpose RatingsDefinite Purpose Ratings (100,000 cycles acc. to UL 1995)FLA 480V 60Hz trifase
9 A
Special Purpose RatingsElevator Control200V 60Hz trifase
2 HP
Special Purpose RatingsElevator Control200V 60Hz trifase
7.8 A
Special Purpose RatingsElevator Control240V 60Hz trifase
2 HP
Special Purpose RatingsElevator Control240V 60Hz trifase
6.8 A
Special Purpose RatingsElevator Control480V 60Hz trifase
3 HP
Special Purpose RatingsElevator Control480V 60Hz trifase
4.8 A
Special Purpose RatingsElevator Control600V 60Hz trifase
5 HP
Special Purpose RatingsElevator Control600V 60Hz trifase
6.1 A
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
9 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.3 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
4.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
apparecchi elettrici a bassa tensione (EG000017) / contatore di potenza per commutazione di corrente alternata (EC000066)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Contattore (Ns) / Contattore di potenza ([email protected] [AAB718015])
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
12 - 250 V
tipo di tensione per l’azionamento
DC
corrente d’esercizio nominale Ie per AC-1, 400 V
22 A
corrente d’esercizio nominale Ie per AC-3, 400 V
9 A
potenza d’esercizio nominale per AC-3, 400 V
4 kW
corrente d’esercizio nominale Ie per AC-4, 400 V
6 A
potenza d’esercizio nominale per AC-4, 400 V
2.5 kW
potenza di esercizio nominale NEMA
3.7 kW
adatto per installazione in serie
no
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
1
tipo di collegamento circuito elettrico principale
raccordo a molla
numero di contatti di apertura, contatti principali
0
numero di contatti di chiusura, contatti principali
3
Approvazioni
Product Standards
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.
E29096
UL Category Control No.
NLDX
CSA File No.
012528
CSA Class No.
2411-03, 3211-04
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Curve caratteristiche
Accessori
1: Relè termici
2: Circuito di protezione
3: Moduli contatti ausiliari
2: Circuito di protezione
3: Moduli contatti ausiliari
Caratteristica
Motori a gabbia
Caratteristica del servizio
Inserzione: da fermo:
Disinserzione: durante il funzionamento normale
Sollecitazione elettrica
Inserzione: fino a 6 x corrente nominale motore
Disinserzione: fino a 1 x corrente nominale motore
Categoria di utilizzazione
100 % AC-3
Applicazioni tipiche
Compressori
Ascensori
Miscelatori
Pompe
Scale mobili
Agitatori
Ventilatori
Nastri trasportatori
Centrifughe
Serrande
Elevatori a tazze
Impianti di climatizzazione
Comandi normali su macchine di lavorazione varie
Caratteristica del servizio
Inserzione: da fermo:
Disinserzione: durante il funzionamento normale
Sollecitazione elettrica
Inserzione: fino a 6 x corrente nominale motore
Disinserzione: fino a 1 x corrente nominale motore
Categoria di utilizzazione
100 % AC-3
Applicazioni tipiche
Compressori
Ascensori
Miscelatori
Pompe
Scale mobili
Agitatori
Ventilatori
Nastri trasportatori
Centrifughe
Serrande
Elevatori a tazze
Impianti di climatizzazione
Comandi normali su macchine di lavorazione varie
Caratteristica
Condizioni di manovra estreme
Motori a gabbia
Caratteristica del servizio
Comando ad impulso, frenatura a controcorrente, inversione
Sollecitazione elettrica
Inserzione: fino a 6 x corrente nominale motore
Disinserzione: fino a 6 x corrente nominale motore
Categoria di utilizzazione
100 % AC-4
Applicazioni tipiche
Macchine da stampa
Trafilatrici
Centrifughe
Azionamenti speciali su macchine utensili per lavorazioni varie
Motori a gabbia
Caratteristica del servizio
Comando ad impulso, frenatura a controcorrente, inversione
Sollecitazione elettrica
Inserzione: fino a 6 x corrente nominale motore
Disinserzione: fino a 6 x corrente nominale motore
Categoria di utilizzazione
100 % AC-4
Applicazioni tipiche
Macchine da stampa
Trafilatrici
Centrifughe
Azionamenti speciali su macchine utensili per lavorazioni varie
Caratteristica
Condizioni di commutazione per utenze diverse dai motori a 3 poli, 4 poli
Caratteristica del servizio
Carico non o debolmente induttivo
Sollecitazione elettrica
Inserzione: 1 × corrente nominale
Disinserzione: 1 × corrente nominale
Categoria d'uso
100 % AC-1
Applicazioni tipiche
Riscaldamento elettrico
Caratteristica del servizio
Carico non o debolmente induttivo
Sollecitazione elettrica
Inserzione: 1 × corrente nominale
Disinserzione: 1 × corrente nominale
Categoria d'uso
100 % AC-1
Applicazioni tipiche
Riscaldamento elettrico
Caratteristica
Dimensioni
contattore di potenza con modulo contatti ausiliari
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 12 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| numero di contatti di apertura, contatti principali (EF001375) | 0 |
| numero di contatti di chiusura, contatti principali (EF001374) | 3 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a molla |
| tensione d'esercizio AC 50 Hz (EF008206) | 24 V |
| tensione d'esercizio AC 60 Hz (EF008207) | 24 V |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 22 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 9 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 4 kW |
| corrente d'esercizio nominale Ie per AC-4, 400 V (EF008495) | 6 A |
| potenza d'esercizio nominale per AC-4, 400 V (EF008496) | 2.5 kW |
| potenza d'esercizio nominale NEMA (EF011960) | 3.7 kW |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| adatto per installazione in serie (EF001126) | No |
| larghezza (EF000008) | 45 mm |
| altezza (EF000040) | 68 mm |
| profondità (EF000049) | 75 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| DILMC9-01(*VDC) 277505 IT_277505.pdf | 838 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
