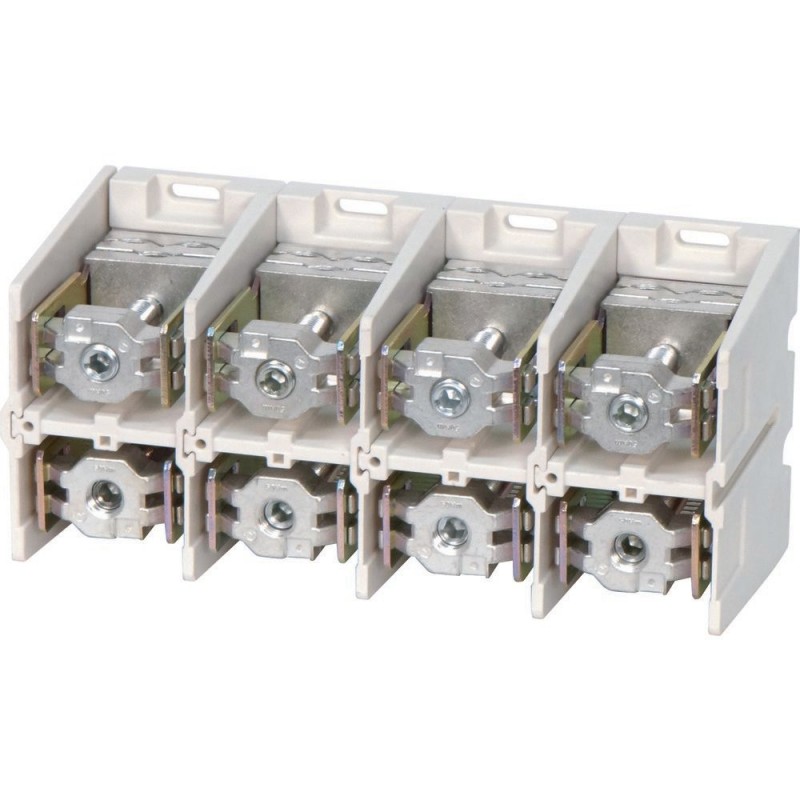

K3X185/4 067731 Y7-67731 EATON ELECTRIC Morsetto di collegamento, 800A, 4p, piatto/tondo
K3X185/4
067731
Y7-67731
EATON-MOELLER
Morsetto di collegamento, 800A, 4p, piatto/tondo
Connessione terminale, 800A, 4P, piatto/rotondo
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 800A, 4p, flat/round
Morsetti di collegamento K, per AL e CU, un lato rotondo e l'altro piatto, corrente nominale di impiego Ie=800 A, numero di poli=4, capacità dei terminali: filo di rame intrecciato rotondo, settore intrecciato, filo tondo pieno, settore pieno conduttore rotondo in alluminio pieno e pieno, settore pieno = 2x120-240 o 3x50-185 o settore in alluminio pieno = 2x150-185 o 3x95-150 mm². Altro lato: 2x striscia di rame (11x21x1) o barra Cu = 50x20 mm, note: Kit di conversione per il morsetto a striscia nel collegamento via cavo disponibili separatamente, coprimorsetti disponibili separatamente
sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera
Accessori di connessione per custodie
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Delivery program
Morsetti di collegamento 160 – 1000 A
Technical data - electrical
Technical data - mechanical
150 mm² - 185 mm² (2x)
50 mm² - 185 mm² (3x)
Additional information
- kit di conversione per collegamento bandella nella connessione cavi disponibile separatamente
- Coprimorsetti disponibili separatamente
- Etichette per l'identificazione del collegamento U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN incluse, simbolo di terra di protezione (messa a terra)
- Relazione tra la corrente nominale di esercizio → capacità del morsetto secondo IEC/EN 60439, VDE 0660 Parte 500 o EN 50021
- Terminale esterno per conduttore rotondo o settoriale, altro lato per bandella flessibile in rame
Accessorio realizzazione quadri elettrici di comando
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| corrente nominale (EF000001) | 800 A |
| tipo di collegamento (EF000124) | avvitare |
| modo di montaggio (EF000003) | vite |
| numero di entrate (EF000318) | 2 |
| numero di uscite (EF000319) | 3 |
| adatto per conduttori massicci (EF007816) | No |
| adatto per conduttori multifilari (EF007818) | Sì |
| adatto per conduttori a filo sottile (EF007804) | No |
| adatto per cavi a trefoli sottili senza puntalini (EF016327) | No |
| adatto per cavi a trefoli extra sottili (EF016328) | No |
| adatto per cavi a trefoli extra sottili senza puntalini (EF016329) | No |
| sezione del conduttore, ingresso (EF016330) | 50 mm² |
| sezione del conduttore, uscita (EF016331) | 50 mm² |
| sezione del conduttore, ingresso AWG (EF016332) | 1 |
| sezione del conduttore, uscita AWG (EF016333) | 0 |
| protetto dal contatto (EF004521) | Sì |
| altezza (EF000040) | 140 mm |
| larghezza (EF000008) | 294 mm |
| profondità (EF000049) | 125 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| K3X185/4 Y7-67731 067731 ES_046374.pdf | 2 Mbytes |
|
