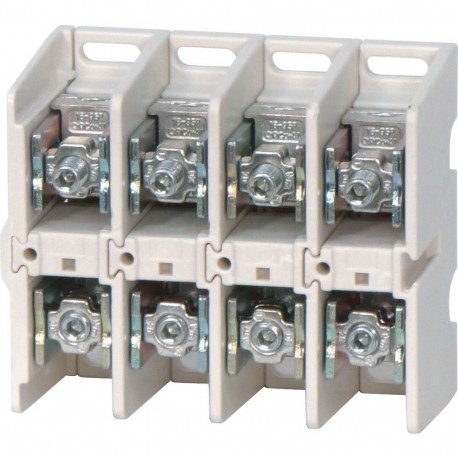

K95/4 027390 Y7-27390 EATON ELECTRIC Morsetto di collegamento, 160A, 4p, piatto/tondo Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

K95/4 027390 Y7-27390 EATON ELECTRIC Morsetto di collegamento, 160A, 4p, piatto/tondo

K95/4

027390

Y7-27390

EATON-MOELLER

Morsetto di collegamento, 160A, 4p, piatto/tondo

Collegamento terminale, 160A, 4P, piatto/rotondo

Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 160A, 4p, flat/round

Morsetti di collegamento K, per AL e CU, un lato rotondo e l'altro piatto, corrente nominale di funzionamento Ie = 160 A, numero di poli = 4, capacità dei terminali: filo di rame intrecciato tondo, settore intrecciato, filo tondo pieno, settore solido e filo tondo pieno Al pieno, settore solido = 1x16-95 mm² o settore alluminio pieno = 1x35-70 mm². Altro lato: striscia di rame 3x9x0,8 fino a 6x9x0,8 o barra Cu = 18x4mm, note: kit di conversione per il morsetto a striscia nel collegamento via cavo disponibili separatamente, coprimorsetti disponibili separatamente

Maggiori dettagli


sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera

Accessori di connessione per custodie

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $237.09
Prezzo unitario: $237.09
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
027390
EAN
4015080273905
Product Length/Depth
100 mm
Product Height
115 mm
Product Width
130 mm
Product Weight
1.869 kg
Compliances
RoHS conform
Model Code
K95/4

Delivery program

Type
Accessory/spare part type
Terminals, 160 – 1000 A
Terminations
Nominal current
160 A
Number of poles
Four-pole

Technical data - electrical

Rated insulation voltage (Ui)
1000 VAC
Rated operation current (Ie)
160 A

Technical data - mechanical

Mounting method
Screw
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
8
Number of connections (Greater Than 250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
8
Number of inputs
1
Number of outputs
1
Terminal capacity (aluminum cable)
35 mm² - 70 mm² (1x)
Terminal capacity (conductor)
18 mm x 4 mm
Terminal capacity (copper band)
9 mm x 0.8 mm (6x) for flat strip
9 mm x 0.8 mm (3x) for flat strip
Terminal capacity (copper/aluminum cable)
16 mm² - 95 mm² (1x)
Conductor cross section, input - min
16 mm²
Conductor cross section, input - max
95 mm²
Conductor cross section, input AWG - min
6 mm²
Conductor cross section, input AWG - max
3 mm²
Conductor cross section, output - min
10 mm²
Conductor cross section, output - max
95 mm²
Conductor cross section, output AWG - min
0 mm²
Conductor cross section, output AWG - max
0 mm²

Additional information

Features
Contact safe
Special features
  • Conversion kits for strip terminal in cable connection available separately
  • Terminal covers available separately
  • Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
  • Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
  • Outer terminal for round or sectoral conductor, other side for Cu strip
Suitable for
Useful for stranded conductors
Used with
Accessory panel building
General switchboard accessory

ETIM for 027390 Sistemi di distribuzione dell'energia (EC000275)
Caratteristica Valore
numero di poli (EF001391) 4
corrente nominale (EF000001) 160 A
tipo di collegamento (EF000124) avvitare
modo di montaggio (EF000003) vite
numero di entrate (EF000318) 1
numero di uscite (EF000319) 1
adatto per conduttori massicci (EF007816) No
adatto per conduttori multifilari (EF007818) Sì
adatto per conduttori a filo sottile (EF007804) No
adatto per cavi a trefoli sottili senza puntalini (EF016327) No
adatto per cavi a trefoli extra sottili (EF016328) No
adatto per cavi a trefoli extra sottili senza puntalini (EF016329) No
sezione del conduttore, ingresso (EF016330) 16 mm²
sezione del conduttore, uscita (EF016331) 10 mm²
sezione del conduttore, ingresso AWG (EF016332) 6
sezione del conduttore, uscita AWG (EF016333) 0
protetto dal contatto (EF004521) Sì
altezza (EF000040) 115 mm
larghezza (EF000008) 130 mm
profondità (EF000049) 100 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
K95/4 Y7-27390 027390 ES_010773.pdf 92 Kbytes K95/4 Y7-27390 027390 ES_010773.pdf
