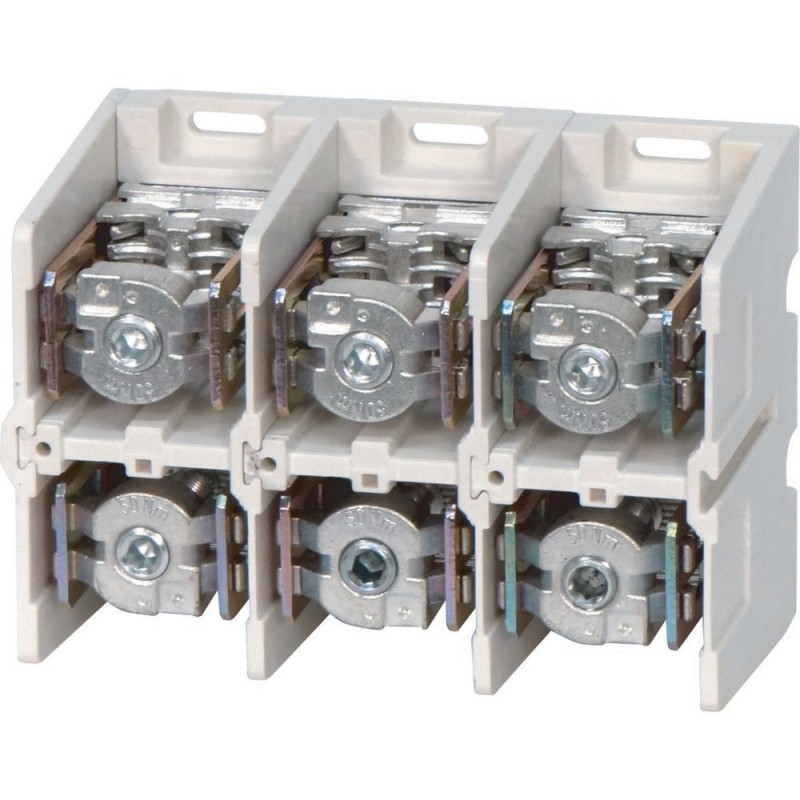

K2X240/3 046374 Y7-46374 EATON ELECTRIC Morsetto di collegamento, 630A, 3p, piatto/tondo
K2X240/3
046374
Y7-46374
EATON-MOELLER
Morsetto di collegamento, 630A, 3p, piatto/tondo
Connessione terminale, 630A, 3P, piatto/rotondo
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 630A, 3p, flat/round
Morsetti di collegamento K, per AL e CU, un lato rotondo e l'altro piatto, corrente nominale di esercizio Ie = 630 A, numero di poli = 3, capacità dei terminali: filo di rame a trefoli tondo, a trefoli a settori, filo tondo pieno, settore pieno e conduttore tondo in alluminio pieno, settore solido e conduttore rotondo in alluminio pieno, settore solido = 1x150-300 o 2x50-240 mm² o alluminio, Settore solido = 1x150-240 o 2x95-185mm². Altro lato: striscia di rame 10x16x0,8 fino a 11x21x1 o barra Cu = 40x15mm, note: Kit di conversione per il morsetto a striscia nel collegamento a filo disponibili separatamente, coprimorsetti disponibili separatamente
sistemi di distribuzione dell’energia/apparecchi elettrici > morsettiera
Accessori di connessione per custodie
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Delivery program
Morsetti di collegamento 160 – 1000 A
Technical data - electrical
Technical data - mechanical
95 mm² - 185 mm² (2x)
21 mm x 1 mm (11x) per striscia piatta
50 mm² - 240 mm² (2x)
Additional information
- kit di conversione per collegamento bandella nella connessione cavi disponibile separatamente
- Coprimorsetti disponibili separatamente
- Etichette per l'identificazione del collegamento U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN incluse, simbolo di terra di protezione (messa a terra)
- Relazione tra la corrente nominale di esercizio → capacità del morsetto secondo IEC/EN 60439, VDE 0660 Parte 500 o EN 50021
- Terminale esterno per conduttore rotondo o settoriale, altro lato per bandella flessibile in rame
Accessori generali per il quadro elettrico
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 3 |
| corrente nominale (EF000001) | 630 A |
| tipo di collegamento (EF000124) | avvitare |
| modo di montaggio (EF000003) | vite |
| numero di entrate (EF000318) | 1 |
| numero di uscite (EF000319) | 2 |
| adatto per conduttori massicci (EF007816) | No |
| adatto per conduttori multifilari (EF007818) | Sì |
| adatto per conduttori a filo sottile (EF007804) | No |
| adatto per cavi a trefoli sottili senza puntalini (EF016327) | No |
| adatto per cavi a trefoli extra sottili (EF016328) | No |
| adatto per cavi a trefoli extra sottili senza puntalini (EF016329) | No |
| sezione del conduttore, ingresso (EF016330) | 70 mm² |
| sezione del conduttore, uscita (EF016331) | 70 mm² |
| sezione del conduttore, ingresso AWG (EF016332) | 0 |
| sezione del conduttore, uscita AWG (EF016333) | 0 |
| protetto dal contatto (EF004521) | Sì |
| altezza (EF000040) | 140 mm |
| larghezza (EF000008) | 190 mm |
| profondità (EF000049) | 125 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| K2X240/3 Y7-46374 046374 ES_046374.pdf | 2 Mbytes |
|
