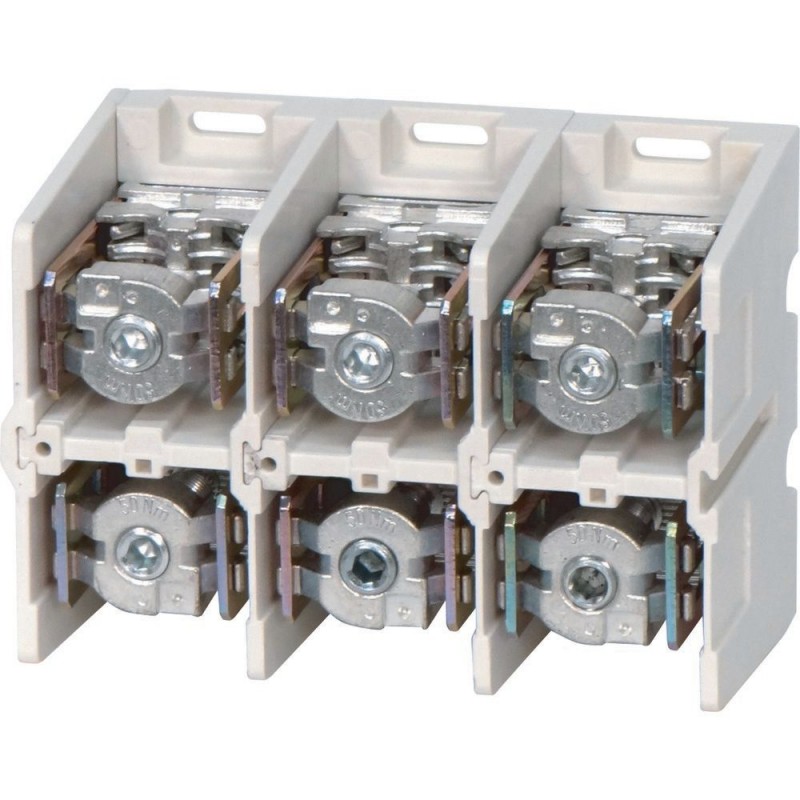

K2X240/3 046374 4132421 EATON ELECTRIC Conexión por terminales, 630A, 3P, plano/redondo Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

K2X240/3 046374 4132421 EATON ELECTRIC Conexión por terminales, 630A, 3P, plano/redondo

K2X240/3

046374

4132421

EATON-MOELLER

Conexión por terminales, 630A, 3P, plano/redondo

Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure. Connection terminal, 630A, 3p, flat/round

Más detalles


Sistemas de distribución de energía / conmutadores > Terminal de línea principal

Accesorios de conexión para envolventes

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $478.69
Precio unitario: $478.69

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

Más vendidos

Más Información



Especificaciones generales

Product Name
Eaton xEffect K-Type Terminal Enclosures Switch- & Controlgear Enclosure
Catalog Number
046374
EAN
4015080463740
Product Length/Depth
125 mm
Product Height
140 mm
Product Width
190 mm
Product Weight
5.241 kg
Compliances
RoHS conform
Model Code
K2X240/3

Delivery program

Type
Accessory/spare part type
Terminations
Terminals, 160 – 1000 A
Nominal current
630 A
Number of poles
Three-pole

Technical data - electrical

Rated insulation voltage (Ui)
1000 VAC
Rated operation current (Ie)
630 A

Technical data - mechanical

Mounting method
Screw
Number of connections (10 mm squared)
0
Number of connections (16 mm squared)
0
Number of connections (25 mm squared)
0
Number of connections (250 kcmil)
0
Number of connections (Less Than 6 mm squared)
0
Number of connections (Less Than AWG 6)
0
Number of connections (Greater Than 25 mm squared)
6
Number of connections (Greater Than 250 kcmil)
0
Number of connections (AWG 2)
0
Number of connections (AWG 4)
0
Number of connections (AWG 4/0)
0
Number of connections (AWG 6)
0
Number of connections (total)
6
Number of inputs
1
Number of outputs
2
Terminal capacity (aluminum cable)
150 mm² - 240 mm² (1x)
95 mm² - 185 mm² (2x)
Terminal capacity (conductor)
40 mm x 15 mm
Terminal capacity (copper band)
16 mm x 0.8 mm (10x) for flat strip
21 mm x 1 mm (11x) for flat strip
Terminal capacity (copper/aluminum cable)
150 mm² - 300 mm² (1x)
50 mm² - 240 mm² (2x)
Conductor cross section, input - min
70 mm²
Conductor cross section, input - max
240 mm²
Conductor cross section, input AWG - min
0 mm²
Conductor cross section, input AWG - max
500 mm²
Conductor cross section, output - min
70 mm²
Conductor cross section, output - max
300 mm²
Conductor cross section, output AWG - min
0 mm²
Conductor cross section, output AWG - max
0 mm²

Additional information

Features
Contact safe
Special features
  • Conversion kits for strip terminal in cable connection available separately
  • Terminal covers available separately
  • Including labels for terminal marking U, V, W - X, Y, Z - L1, L2, L3 - T1, T2, T3 - PE, N, PEN, protective earth (ground) symbol
  • Relationship of rated operational current →terminal capacity to IEC/EN 60439, VDE 0660 Part 500 or EN 50021
  • Outer terminal for round or sectoral conductor, other side for Cu strip
Suitable for
Useful for stranded conductors
Used with
Accessory panel building
General switchboard accessory

Datasheet - PDF
