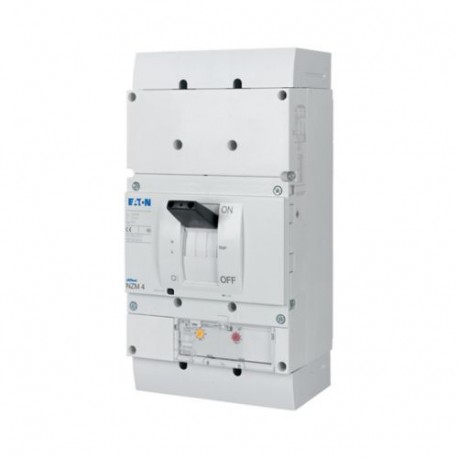

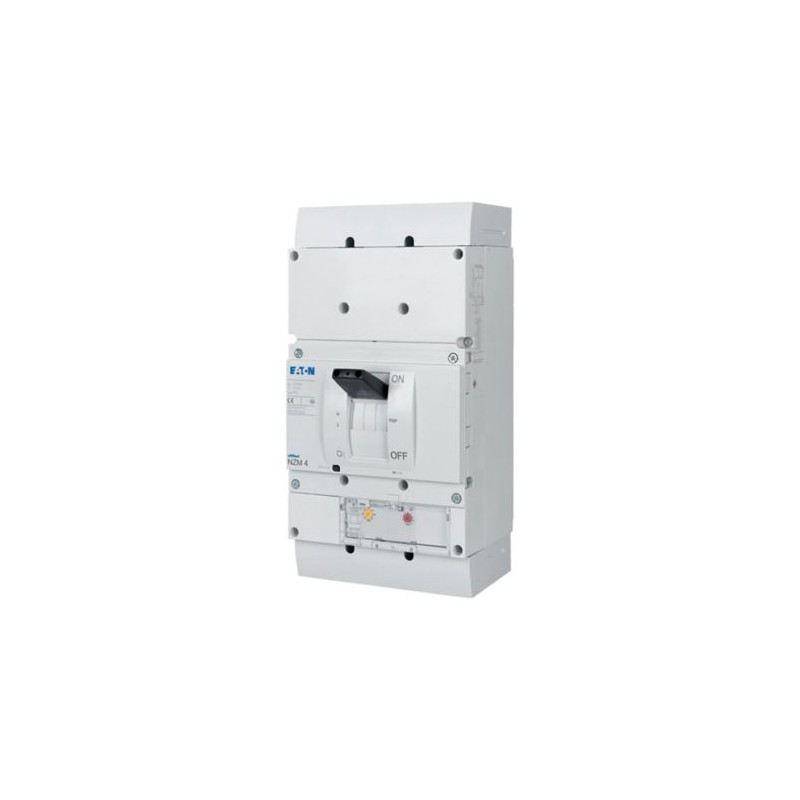

Tension assignée de tenue aux chocs [Uimp]Pôles principaux
8000 V
Tension assignée de tenue aux chocs [Uimp]Circuits auxiliaires
6000 V
Tension assignée d’emploi [Ue]
1000 V AC
Courant assigné d'emploi = courant assigné ininterrompu [In= Iu]
1000 A
Catégorie de surtension/Degré de pollution
III/3
Tension assignée d'isolement [Ui]
1000 V
Température ambianteTempérature ambiante de stockage
- 40 - + 70 °C
Température ambianteModes de fonctionnement
-25 - +70 °C
Pouvoir assigné de fermeture en court-circuit [Icm]
240 V 50/60 Hz [Icm]
275 kA
400/415 V 50/60 Hz [Icm]
187 kA
440 V 50/60 Hz [Icm]
187 kA
525 V 50/60 Hz [Icm]
143 kA
690 V 50/60 Hz [Icm]
100 kA
1000 V 50/60 Hz [Icm]
40 kA
Pouvoir assigné de coupure en court-circuit Icn[Icn]
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]240 V 50/60 Hz [Icu]
125 kA
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]400/415 V 50 Hz [Icu]
85 kA
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]440 V 50/60 Hz [Icu]
85 kA
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]525 V 50/60 Hz [Icu]
65 kA
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]690 V 50/60 Hz [Icu]
50 kA
Icu IEC/EN 60947 cycle d'essai O-t-CO [Icu]1000 V 50/60 Hz [Icu]
20 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]230 V 50/60 Hz [Ics]
63 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Ics]
50 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]440 V 50/60 Hz [Ics]
50 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]525 V 50/60 Hz [Ics]
50 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]690 V 50/60 Hz [Ics]
37 kA
Icu selon IEC/EN 60947 cycle d'essai O-t-CO-t-CO [Ics]1000 V AC [Ics]
15 kA
Courant assignée de courte durée admissible
Longévité mécanique [manœuvres]
10000
Fréquence de commutations max.
60 man./h
Longévité mécanique: dont 50 % max. de déclenchements par déclencheurs à émission/manque de tension
1000 V 50/60 Hz [Manœuvres]
500
Equipement standard
Borne à boulon
Conducteurs ronds CuBorne à tunnelmultibrin4 trous
4 x (50 - 240)
mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [min.]
1 x (185 - 240) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [max.]
2 x (70 - 185) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièrePlage de raccordement2 trous [min.]
4 x 50 mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièrePlage de raccordement2 trous [max.]
4 x (35 - 185) mm2
Conducteurs ronds CuBornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur
2 x 240
6 x (70 - 240) mm2
Conducteurs Al, câbles CuBorne à tunnelmultibrin4 trous
4 x (50 - 240)
mm2
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Borne de raccordement de feuillard simple [min.]
6 x 16 x 0.8 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Borne de raccordement de feuillard simple [max.]
(2 x) 10 x 32 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Plage de raccordement1 trou
(2 x) 10 x 50 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [min.]
(2 x) 10 x 50 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreFeuillard Cu perforé [max.]
(2 x) 10 x 50 x 1.0 mm
Feuillard Cu (nombre de lamelles x largeur x épaisseur de lamelle)Bornes à boulon et raccordement par l'arrièreEpanouisseur
(2 x) 10 x 80 x 1.0 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrebornes à boulon
M10
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [min.]
25 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreDirectement sur l'appareil [max.]
2 x (50 x 10)
2 x (80 x 10) mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [min.]
25 x 5 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrePlage de raccordement1 trou [max.]
2 x (50 x 10)
mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièrePlage de raccordement2 trous
2 x (50 x 10) mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [min.]
60 x 10 mm
Barre Cu (largeur x épaisseur) [mm]Bornes à boulon et raccordement par l'arrièreEpanouisseurEpanouisseur [max.]
2 x (80 x 10) mm
Câbles de commande
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mm2
