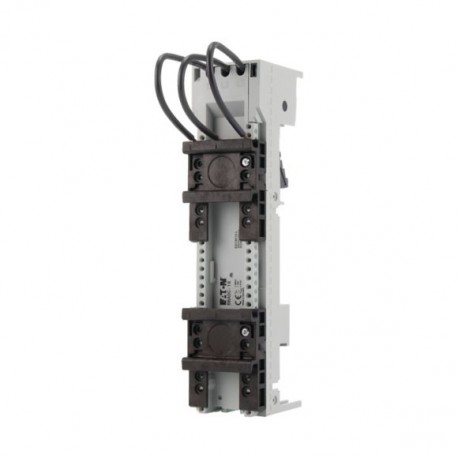

BBA0C-16 101455 Y7-101455 EATON ELECTRIC Adattatore per sbarre, 45mm, 16A, 2TS Cage Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BBA0C-16 101455 Y7-101455 EATON ELECTRIC Adattatore per sbarre, 45mm, 16A, 2TS Cage

BBA0C-16

101455

Y7-101455

EATON-MOELLER

4

Adattatore per sbarre, 45mm, 16A, 2TS Cage

Adattatore per sbarre 45 mm 16 A 2 TS

Eaton Moeller® series BBA Busbar adapter, 45 mm, 16 A, DIN rail: 2

Adattatore per sbarre da 45 mm per sistema di sbarre da 60 mm, due guide di montaggio, tre fili prefabbricati (AWG14/2,5 millimetri quadrati) per il collegamento di dispositivi di commutazione con terminali caricati a molla nel circuito di alimentazione, può essere utilizzato per l'interruttore automatico di protezione del motore PKZM0-...-C o la combinazione di motore e avviatore con contattore PKZM0-...-C e da DILM(C)7 a DILM(C)15, Corrente di funzionamento nominale: 16 A, corrente di funzionamento nominale secondo UL508: 12 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > adattatore per bus system

Motor Protective Switches

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $145.94
Prezzo unitario: $36.48
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series BBA Accessory Busbar adapter
Sigla catalogo
101455
EAN
4015081013753
Lunghezza/profondità del prodotto
200 mm
Altezza prodotto
63 mm
Larghezza prodotto
45 mm
Peso prodotto
0.28 kg
Certificazione/i
CE
IEC60439-1
CSA-C22.2 No. 14
UL File No.: E300273
UL 508A
Certified by UL for use in Canada
UL Category Control No.: NMTR; NMTR7
UL
UL 508
Note catalogo
Questo articolo può essere ordinato solo fino al 31 dicembre 2023 con data di consegna massima 31 maggio 2024.
Codice modello
BBA0C-16

Delivery program

Tipo
Corrente nominale
16 A

Technical data - electrical

Tensione nominale (UL CSA 13)
600 V AC, UL/CSA
Tensione nominale in AC
690 V
Corrente nominale di esercizio (Ie)
16 A
Tipo di collegamento elettrico
conduttore tondo

Technical data - mechanical

Configurazione guida DIN
2 guide portanti
Larghezza guida
35 mm
Numero di guide DIN
2
Distanza busbar
60 mm
Spessore busbar - min
5 mm
Spessore busbar - max
10 mm
Larghezza adattatore
45 mm

Design verification as per IEC/EN 61439 - technical data

Dissipazione apparecchiature, dipendente da corrente Pvid
0.8 W
Dissipazione statica, non dipendente da corrente Pvs
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Caratteristiche speciali
Capacità morsetto: 2,5 mm² (AWG 14)

ETIM for 101455 Apparecchi elettrici a bassa tensione (EC001531)
Caratteristica Valore
componenti guida di supporto (EF003700) 2 guide portanti
tipo di collegamento elettrico (EF003961) conduttore tondo
corrente nominale In (EF008250) 16 A
spessore min. del binario elettrificato (EF006536) 5 mm
spessore max. del binario elettrificato (EF003702) 10 mm
larghezza dell'adattatore (EF003703) 45 mm
larghezza di guida (EF003704) 35 mm
distanza delle guide (EF002638) 60 mm
