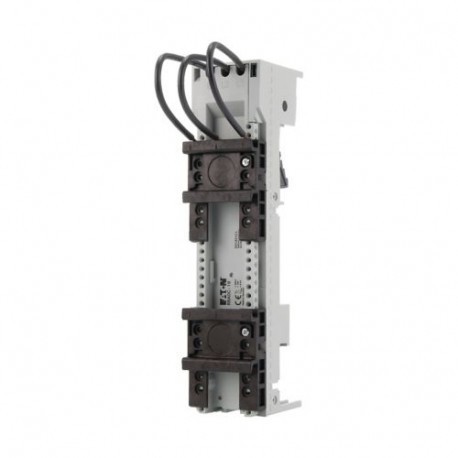

BBA0C-16 101455 Y7-101455 EATON ELECTRIC Sammelschienenadapter, 45 mm, 16 A, 2 Tragschienen, Cage Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BBA0C-16 101455 Y7-101455 EATON ELECTRIC Sammelschienenadapter, 45 mm, 16 A, 2 Tragschienen, Cage

BBA0C-16

101455

Y7-101455

EATON-MOELLER

4

Sammelschienenadapter, 45 mm, 16 A, 2 Tragschienen, Cage

BBA0C-16-KARTON

Eaton Moeller® series BBA Sammelschienenadapter, 45 mm, 16 A, Tragschiene: 2

45mm Sammelschienenadapter für 60mm Stromschienensystem, zwei Tragschienen, drei vorkonfektionierte Kabel (AWG14/2,5 Quadratmillimeter) zum Anschluss von Schaltgeräten mit Federzugklemmen im Einspeisekreis, verwendbar für Motorschutzschalter PKZM0-...-C oder Motorstarterkombination mit PKZM0-...-C und Schütz DILM(C)7 auf DILM(C)15, Bemessungsbetriebsstrom: 16A, Bemessungsbetriebsstrom nach UL508: 12A

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienen-Adapter

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $143.84
Stückpreis: $35.96
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series BBA Zubehör Sammelschienen-Adapter
Katalognummer
101455
Produkt Länge/Tiefe
200 mm
Produkthöhe
63 mm
Produktbreite
45 mm
Produktgewicht
0.28 kg
Zertifikat(e)
CE
IEC60439-1
CSA-C22.2 No. 14
UL File No.: E300273
UL 508A
Certified by UL for use in Canada
UL Category Control No.: NMTR; NMTR7
UL
UL 508
Kataloghinweise
Dieser Artikel ist nur bis zum 31. Dezember 2023 bestellbar und wird spätestens bis zum 31. Mai 2024 geliefert.
EAN
4015081013753
Modellcode
BBA0C-16

Delivery program

Typ
Nennstrom
16 A

Technical data - electrical

Nennspannung (UL/CSA 13)
600 V AC, UL/CSA
Nennspannung bei AC
690 V
Bemessungsbetriebsstrom (Ie)
16 A
Elektrische Anschlussart
Rundleiter

Technical data - mechanical

Tragschienenbestückung
2 Tragschienen
Schienenbreite
35 mm
Anzahl DIN-Schienen
2
Schienenabstand
60 mm
Sammelschienenstärke – min
5 mm
Sammelschienenstär. max
10 mm
Adapterbreite
45 mm

Design verification as per IEC/EN 61439 - technical data

Geräteverlustleistung, stromabhängig pvid
0.8 W
Statische Verlustleistung, stromunabhängig PVS
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Entspricht der Produktnorm.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Entspricht der Produktnorm.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Entspricht der Produktnorm.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Entspricht der Produktnorm.
10.2.4 Beständigkeit gegen UV-Strahlung
Entspricht der Produktnorm.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Entspricht der Produktnorm.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Entspricht der Produktnorm.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Additional information

Besondere Merkmale
Anschlusskapazität: 2,5 mm² (AWG 14)

ETIM for 101455 Niederspannungsschaltgeräte (EC001531)
Merkmal Wert
Tragschienenbestückung (EF003700) 2 Tragschienen
Ausführung des elektrischen Anschlusses (EF003961) Rundleiter
Bemessungsstrom In (EF008250) 16 A
Min. Stromschienendicke (EF006536) 5 mm
Max. Stromschienendicke (EF003702) 10 mm
Breite des Adapters (EF003703) 45 mm
Schienenbreite (EF003704) 35 mm
Schienenabstand (EF002638) 60 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA0C-16 Y7-101455 101455 DE_103005.pdf 2 Mbytes BBA0C-16 Y7-101455 101455 DE_103005.pdf
