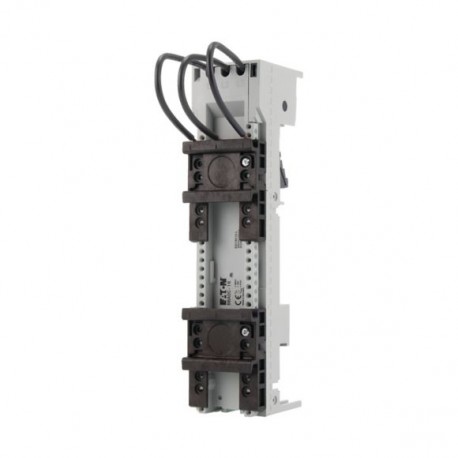

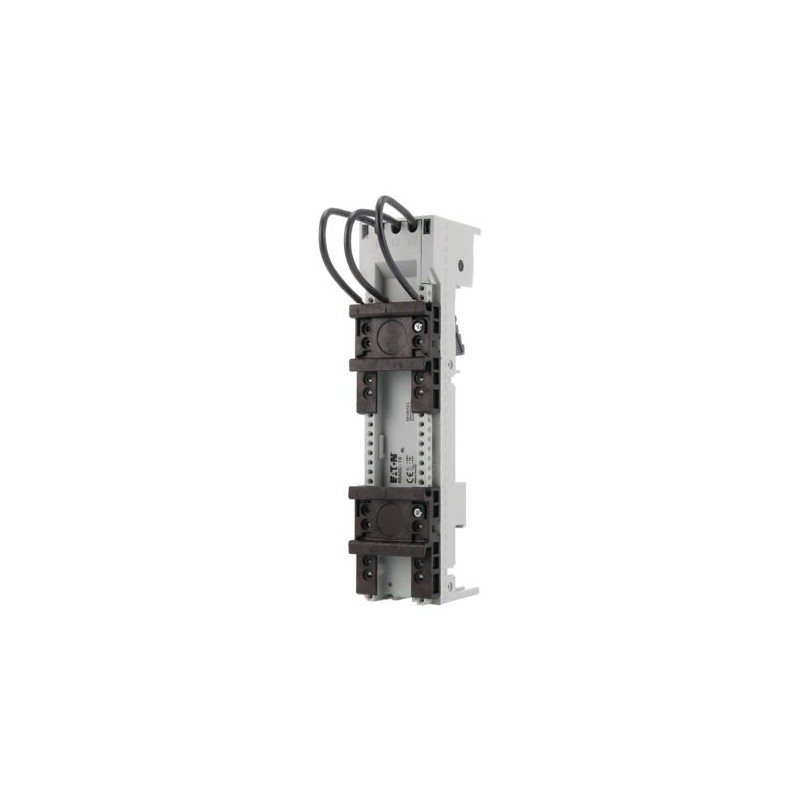

BBA0C-16 101455 Y7-101455 EATON ELECTRIC aparelhos adaptador, 3 pólos PKZM0 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA0C-16 101455 Y7-101455 EATON ELECTRIC aparelhos adaptador, 3 pólos PKZM0

BBA0C-16

101455

Y7-101455

EATON-MOELLER

4

aparelhos adaptador, 3 pólos PKZM0

Adaptador de barramento 45 mm 16 A 2 TS

Eaton Moeller® series BBA Busbar adapter, 45 mm, 16 A, DIN rail: 2

Adaptador de barramento de 45 mm para sistema de barramento de 60 mm, dois trilhos de montagem, três fios pré-fabricados (AWG14 / 2,5 milímetros quadrados) para conexão do dispositivo de comutação com terminais de mola no circuito de alimentação, pode ser usado para disjuntor de proteção do motor PKZM0-...-C ou combinação de motor e partida com contator PKZM0-...-C e DILM (C) 7 a DILM (C) 15, Corrente nominal de operação: 16A, corrente nominal de operação de acordo com UL508: 12A

Mais detalhes


Aparelhos elétricos de baixa tensão > Adaptador de barra colectora

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $146.86
Preço unitário: $36.71
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series BBA Accessory Busbar adapter
Catalog Number
101455
EAN
4015081013753
Product Length/Depth
200 mm
Product Height
63 mm
Product Width
45 mm
Product Weight
0.28 kg
Certifications
CE
IEC60439-1
CSA-C22.2 No. 14
UL File No.: E300273
UL 508A
Certified by UL for use in Canada
UL Category Control No.: NMTR; NMTR7
UL
UL 508
Catalog Notes
This item can only be ordered until December 31, 2023 with a maximum delivery date of May 31, 2024.
Model Code
BBA0C-16

Delivery program

Type
Nominal current
16 A

Technical data - electrical

Voltage rating (UL CSA 13)
600 V AC, UL/CSA
Voltage rating at AC
690 V
Rated operation current (Ie)
16 A
Electric connection type
Round conductor

Technical data - mechanical

Mounting rail armament
2 mounting rails
Rail width
35 mm
Number of DIN rails
2
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Adapter width
45 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
0.8 W
Static heat dissipation, non-current-dependent Pvs
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Additional information

Special features
Terminal capacity: 2.5 mm² (AWG 14)

ETIM for 101455 Componentes industriais para Baixa Tensão (EC001531)
Característica Valor
Embalagem de barras perfiladas (EF003700) 2 barras perfiladas
Acabamento da conexão elétrica (EF003961) Condutor redondo
Corrente nominal especificada In (EF008250) 16 A
Espessura mínimo do barramento (EF006536) 5 mm
Espessura máxima barramento (EF003702) 10 mm
Largura do adaptador (EF003703) 45 mm
Largura da calha (EF003704) 35 mm
Distância do barramento (EF002638) 60 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA0C-16 Y7-101455 101455 DE_103005.pdf 2 Mbytes BBA0C-16 Y7-101455 101455 DE_103005.pdf
