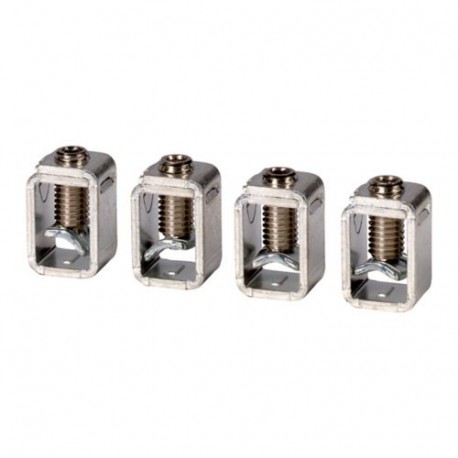

NZM1-4-XKC 267075 Y7-267075 EATON ELECTRIC Morsetti a mantello, 4p, fino a 160 A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-4-XKC 267075 Y7-267075 EATON ELECTRIC Morsetti a mantello, 4p, fino a 160 A

NZM1-4-XKC

267075

Y7-267075

EATON-MOELLER

Morsetti a mantello, 4p, fino a 160 A

Morsetti flangiati, 4P, fino a 160 A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Box terminal, 4p, up to 160 A, 1

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Collegamento standard con tutti gli interruttori NZM1, PN1 e N(N/O)1. Kit di conversione per interruttore automatico con collegamento a vite. Contiene parti per un lato di un interruttore a 3 o 4 poli. Installato all'interno dell'alloggiamento dell'interruttore. Utilizzare stecche con conduttori flessibili e altamente flessibili. La sezione massima indicata può essere collegata solo quando è flessibile e senza boccole. Può essere utilizzato per: NZM1 (-4), PN1 (-4), N (N/A) 1 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $35.75
Prezzo unitario: $35.75
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM tipo di collegamento
Sigla catalogo
267075
EAN
4015082670757
Lunghezza/profondità del prodotto
13 mm
Altezza prodotto
24.5 mm
Larghezza prodotto
16.6 mm
Peso prodotto
0.096 kg
Conformità
IEC
RoHS conform
Codice modello
NZM1-4-XKC

Specifiche del prodotto

Utilizzato con
NZM1(-4), PN1(-4), N(S)1(-4)
Tipo
Valore nominale intensità di corrente
≦ 160 A
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Carcassa
NZM1
Adatto per
Cavo di rame
Quattro poli
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
2 segmenti da 9 mm x 0,8 mm - 9 segmenti da 9 mm x 0,8 mm
Modello
Altro
Capacità morsetti (cavo a treccia)
10 mm² - 70 mm² (1x)
12 - 2/0 AWG/kcmil (1x)
6 mm² - 25 mm² (2x)

ETIM for 267075 Apparecchi elettrici a bassa tensione (EC002050)
Caratteristica Valore
adatto per numero di poli (EF001589) 4
versione (EF000010) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-4-XKC Y7-267075 267075 ES_112739.pdf 4 Mbytes NZM1-4-XKC Y7-267075 267075 ES_112739.pdf
