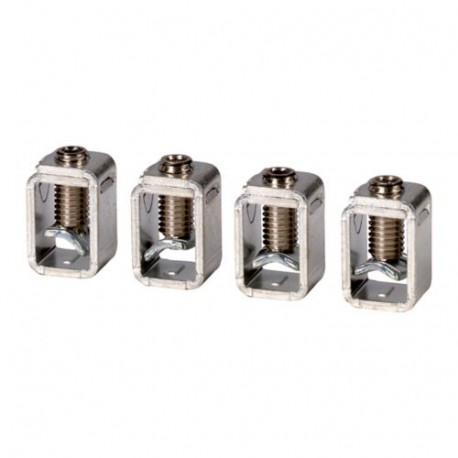

NZM1-4-XKC 267075 Y7-267075 EATON ELECTRIC Rahmenklemme, 4p, bis 160A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM1-4-XKC 267075 Y7-267075 EATON ELECTRIC Rahmenklemme, 4p, bis 160A

NZM1-4-XKC

267075

Y7-267075

EATON-MOELLER

Rahmenklemme, 4p, bis 160A

NZM1-4-XKC

Eaton Moeller series NZM– Kompaktleistungsschalter. Box-Anschlussklemme, 4p, bis zu 160 A, 1

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: Standardanschluss mit allen Schaltern NZM1, PN1 und N(N/O)1. Umrüstsatz für Leistungsschalter mit Schraubanschluss. Art.-Nr. Enthält Teile für eine 3- oder 4-polige Schaltseite. Eingebaut in das Schaltergehäuse. Verwenden Sie Aderendhülsen mit flexiblen und hochflexiblen Leitern. Der gezeigte max. Querschnitt kann nur flexibel und ohne Aderendhülsen angeschlossen werden. Verwendbar für: NZM1(-4), PN1(-4), N(N/O)1(-4)

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $35.74
Stückpreis: $35.74
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungstyp
Katalognummer
267075
Produkt Länge/Tiefe
13 mm
Produkthöhe
24.5 mm
Produktbreite
16.6 mm
Produktgewicht
0.096 kg
Einhaltung(en)
IEC
RoHS conform
EAN
4015082670757
Modellcode
NZM1-4-XKC

Produktspezifikationen

Benutzt mit
NZM1(-4), PN1(-4), N(S)1(-4)
Typ
Stromstärkewert
≦ 160 A
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM1
Geeignet für
Cu-Kabel {unicode_image code_point="E00B"} {unicode_image code_point="E014"}
4-polig
Anzahl der Pole
4-polig
Anschlusskapazität (Kupferstreifen)
2 Segmente à 9 mm x 0,8 mm - 9 Segmente à 9 mm x 0,8 mm
Ausführung
Sonstige
Anschlusskapazität (mehrdrähtig)
10 mm² - 70 mm² (1x)
12 - 2/0 AWG/kcmil (1x)
6 mm² - 25 mm² (2x)

ETIM for 267075 Niederspannungsschaltgeräte (EC002050)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 4
Ausführung (EF000010) sonstige
