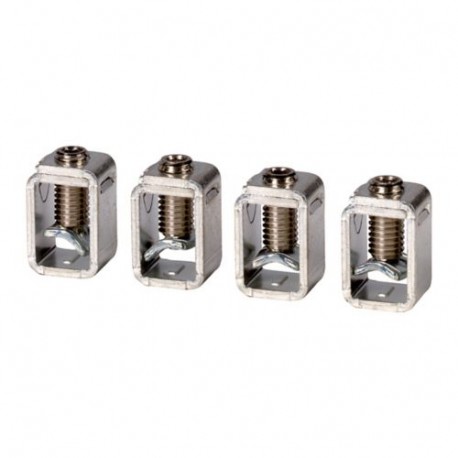

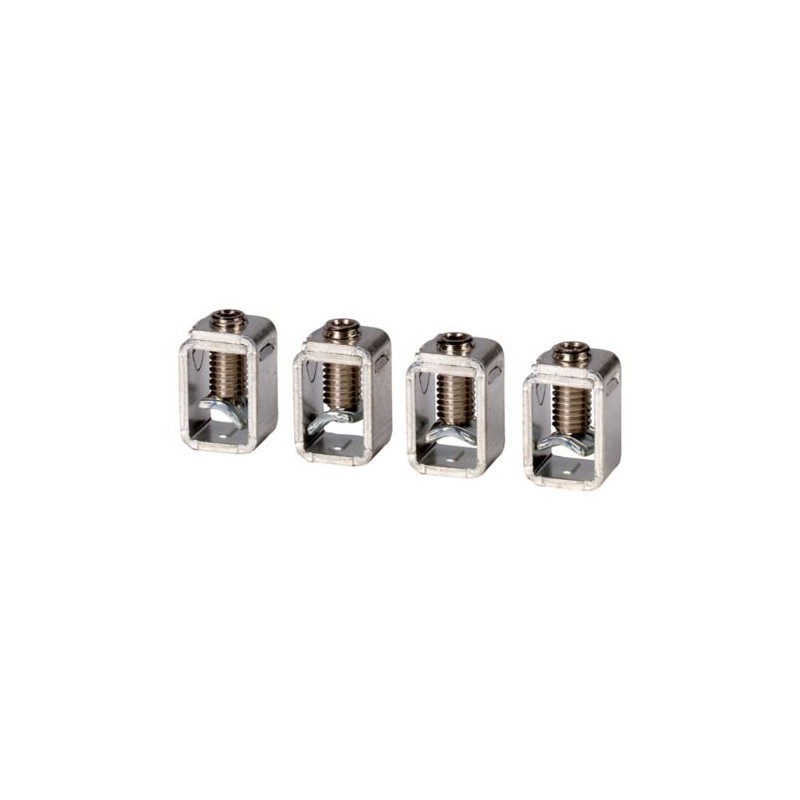

NZM1-4-XKC 267075 Y7-267075 EATON ELECTRIC Borne à cage, 4p, jusqu’à 160 A Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM1-4-XKC 267075 Y7-267075 EATON ELECTRIC Borne à cage, 4p, jusqu’à 160 A

NZM1-4-XKC

267075

Y7-267075

EATON-MOELLER

Borne à cage, 4p, jusqu’à 160 A

NZM1-4-XKC

Eaton Moeller series NZM - Molded Case Circuit Breaker. Box terminal, 4p, up to 160 A, 1

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : connexion standard avec tous les commutateurs NZM1, PN1 et N(N/O)1. Kit de conversion pour disjoncteur avec raccord à vis. Réf. Contient des pièces pour un côté d’interrupteur à 3 ou 4 pôles. Monté dans le boîtier de l’interrupteur. Utilisez des embouts avec des conducteurs souples et très flexibles. La section transversale maximale indiquée ne peut être connectée que lorsqu’elle est flexible et sans embouts. Peut être utilisé pour : NZM1(-4), PN1(-4), N(N/O)1(-4)

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Commutateurs automatiques à boîtier moulé NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $35.74
Prix unitaire: $35.74
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM connection type
Catalog Number
267075
Model Code
NZM1-4-XKC
EAN
4015082670757
Product Length/Depth
13 mm
Product Height
24.5 mm
Product Width
16.6 mm
Product Weight
0.096 kg
Compliances
IEC
RoHS conform

Spécifications du produit

Used with
NZM1(-4), PN1(-4), N(S)1(-4)
Type
Amperage Rating
≦ 160 A
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM1
Suitable for
Copper cable
Four-pole
Number of poles
Four-pole
Terminal capacity (copper strip)
2 segments of 9 mm x 0.8 mm - 9 segments of 9 mm x 0.8 mm
Model
Other
Terminal capacity (stranded cable)
10 mm² - 70 mm² (1x)
12 - 2/0 AWG/kcmil (1x)
6 mm² - 25 mm² (2x)

ETIM for 267075 Appareillage industriel basse tension (EC002050)
Caractéristique Valeur
Adapté au nombre de pôles (EF001589) 4
Modèle (EF000010) Autre
