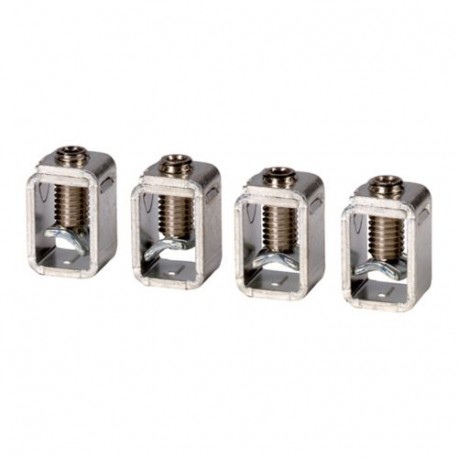

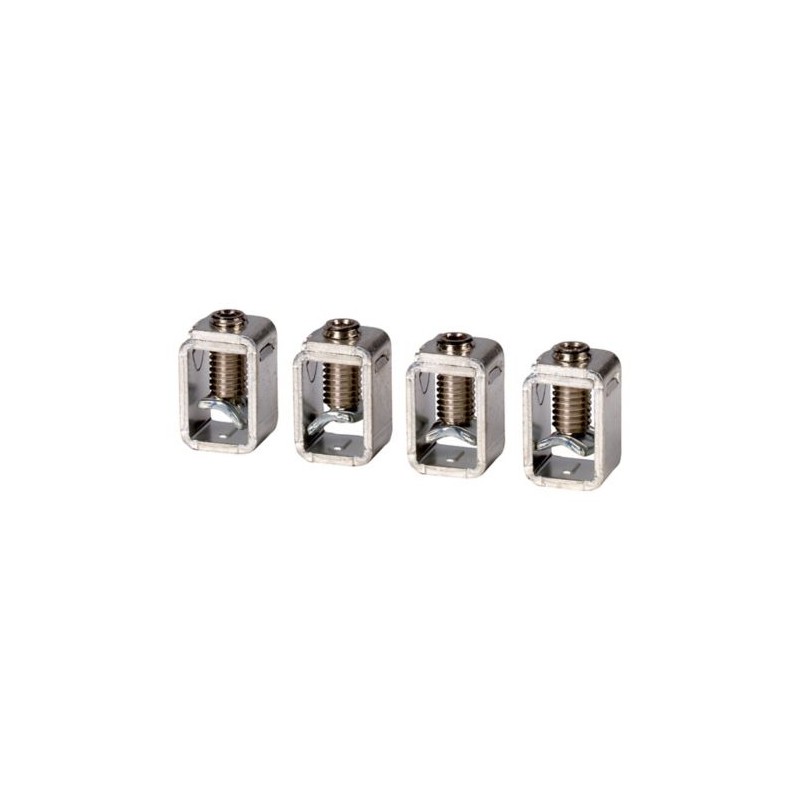

+NZM3-4-XKCU 266782 EATON ELECTRIC Morsetti a mantello, 4p, in basso fino a 630A, grandezza 3 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+NZM3-4-XKCU 266782 EATON ELECTRIC Morsetti a mantello, 4p, in basso fino a 630A, grandezza 3

+NZM3-4-XKCU

266782

EATON-MOELLER

Morsetti a mantello, 4p, in basso fino a 630A, grandezza 3. Vendibile solo assemblato.

Morsetti a mantello, 4p, in basso fino a 630A, grandezza 3

Maggiori dettagli


apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Morsetti a mantello, 4p, in basso fino a 630A, grandezza 3
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: La sigla aggiuntiva e il tipo comprendono collegamenti per un solo lato interruttore per interruttori a 3 o 4 poli. Kit di riallestimento per interruttori con collegamento a vite. Montaggio all'interno dell'involucro dell'interruttore. O = montato superioramente. U = montato inferiormente. U e ≧ 525 VAC. Utilizzare coperchio protettivo NZM3(4)-XKSA. Bei feindrähtigen und hochflexiblen Leitern Aderendhülsen verwenden. Per conduttori flessibili e altamente flessibili utilizzare puntalini., limitazioni della sezione di collegamento massima da parte del capocorda. Utilizzabile per NZM3(-4), PN3(-4), N(S)3(-4)

Programma di fornitura

Assortimento
Accessori
Norma/Approvazione
IEC
Numero di poli
a 4 poli
Numero di conduttori
a 4 poli
Grandezza
NZM3
accessori
Tecnica di collegamento
accessori
Morsetti a mantello
Corrente nominale [In]
≦ 630 A
utilizzo con
NZM3(-4), PN3(-4), N(S)3(-4)
Posizione di montaggio
Montato posteriormente
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Cavo Cu
Sezioni di collegamentoflessibile
1 x 35 - 240
2 x 16 - 120 mm2
AWG/kcmil
1 x 2 - 350 mm2
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
fino a 500 A:
min. 6 x 16 x 0,8
max. 10 x 24 x 1,0
oppure
max. 11 x 21 x 1,0
630 A: 10 x 24 x 1,0 + 5 x 24 x 1,0 o (2 x) 8 x 24 x 1,0 mm2
Note

La sigla aggiuntiva e il tipo comprendono collegamenti per un solo lato interruttore per interruttori a 3 o 4 poli.

Kit di riallestimento per interruttori con collegamento a bullone.

Montaggio all'interno dell'involucro dell'interruttore.

O = montato superiormente

U = montato inferiormente

Ue≧ 525 V AC:

  • Utilizzare calotta protettiva NZM3(-4)-XKSA.

Con conduttori flessibili e altamente flessibili utilizzare capicorda, osservando le limitazioni della sezione di collegamento massima da parte del capocorda.

Dati tecnici

Generalità
Posizione di montaggio
Montato posteriormente

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Set di cablaggio per breaker (EC002050)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss13-27-37-04-24 [ACN957016])
Adatto per numero di poli
4
Tipologia
Altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
+NZM3-4-XKCU 266782 IT_266782.pdf 110 Kbytes +NZM3-4-XKCU 266782 IT_266782.pdf
