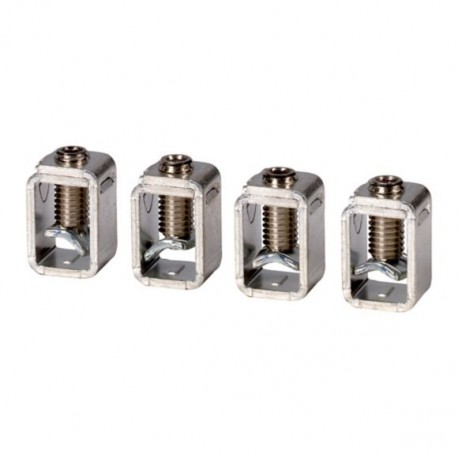

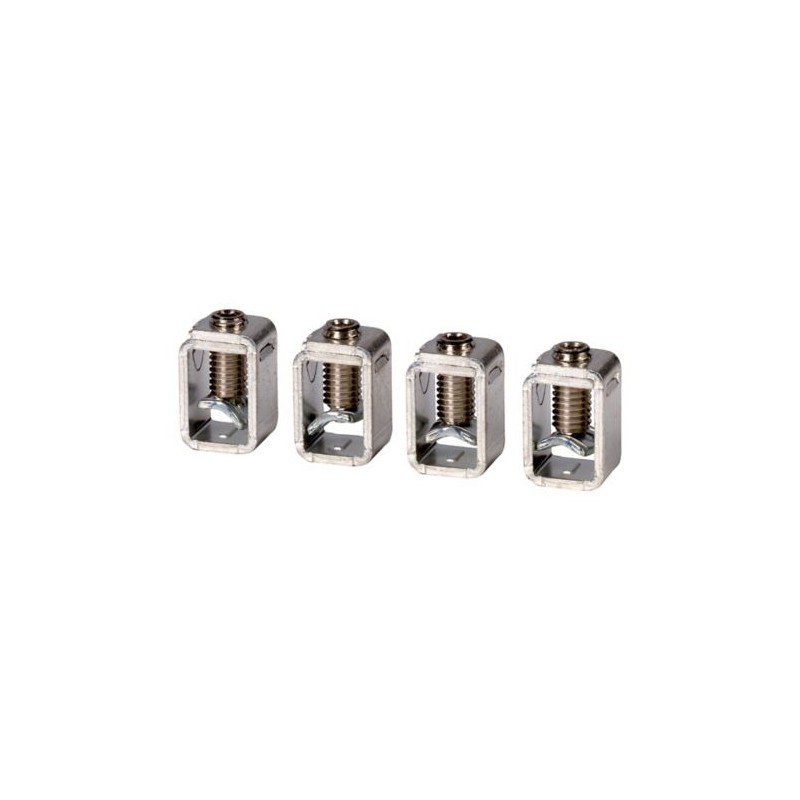

+NZM3-4-XKCU 266782 EATON ELECTRIC Borne à cage, 4p, en bas jusqu'à 630A, taille 3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

+NZM3-4-XKCU 266782 EATON ELECTRIC Borne à cage, 4p, en bas jusqu'à 630A, taille 3

+NZM3-4-XKCU

266782

EATON-MOELLER

Borne à cage, 4p, en bas jusqu'à 630A, taille 3. Ne peut être vendu qu'assemblé.

Borne à cage, 4p, en bas jusqu'à 630A, taille 3

Plus de détails


Appareillage industriel basse tension > Kit de câblage pour disjoncteur

Accessoires NZM

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Borne à cage, 4p, en bas jusqu'à 630A, taille 3
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : le code complémentaire et la référence contiennent des éléments destinés à un raccordement par le haut ou le bas de disjoncteurs 3 ou 4 pôles. Kit d'adaptation pour disjoncteurs à raccordement par borne à boulon. Montage à l'intérieur du coffret du disjoncteur. O = montage en haut. U = montage en bas. U e ≧ 525 VAC.utiliser le capot de protection NZM3(-4)-XKSA. Pour les conducteurs souples et extra-souples, utiliser des embouts, tenir compte des limites de la section de raccordement max. du fait de la gainedes max. Utilisation pour : NZM3(-4), PN3(-4), N(S)3(-4)

Gamme de livraison

Gamme
Equipements complémentaires
norme / homologation
IEC
Nombre de pôles
tétrapolaire
Nombre de conducteurs
tétrapolaire
Taille
NZM3
Equipements complémentaires
Technique de raccordement
Equipements complémentaires
Borne à cage
Bemessungsstrom [In]
≦ 630 A
Utilisation avec
NZM3(-4), PN3(-4), N(S)3(-4)
Position de montage
monté en bas
Sections raccordables
Type de conducteurCâbles Cu/Al
Câble Cu
Sections raccordablessouple
1 x 35 - 240
2 x 16 - 120 mm2
AWG/kcmil
1 x 2 - 500 mm2
Sections raccordables
Feuillard Cu , nombre de lamelles x largeur x épaisseur des lamelles
jusqu'à 500 A :
min. 6 x 16 x 0,8
max. 10 x 24 x 1,0
ou
max. 11 x 21 x 1,0
630 A : 10 x 24 x 1,0 + 5 x 24 x 1,0 ou (2 x) 8 x 24 x 1,0 mm2
Remarques

Le code complémentaire et la référence contiennent des éléments destinés à un raccordement par le haut ou le bas de disjoncteurs tri ou tétrapolaires.

Kit pour disjoncteurs à raccordement par vis

Intégration dans le coffret du disjoncteur

O = monté en haut

U = monté en bas

Ue≧ 525 V AC:

  • Utiliser le capot de protection NZM3(-4)-XKSA.

Bei feindrähtigen und hochflexiblen Leitern Aderendhülsen verwenden, Einschränkungen des max. Anschlussquerschnittes durch Hülse beachten.

Caractéristiques techniques

Généralités
Position de montage
monté en bas

Vérification de la conception selon IEC/EN 61439

Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 9.0

Low-voltage industrial components (EG000017) / Kit de câblage pour disjoncteur (EC002050)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Elément de câblage pour disjoncteur (ecl@ss13-27-37-04-24 [ACN957016])
adapté au nombre de pôles
4
modèle
autre

Datasheet - PDF

▲
