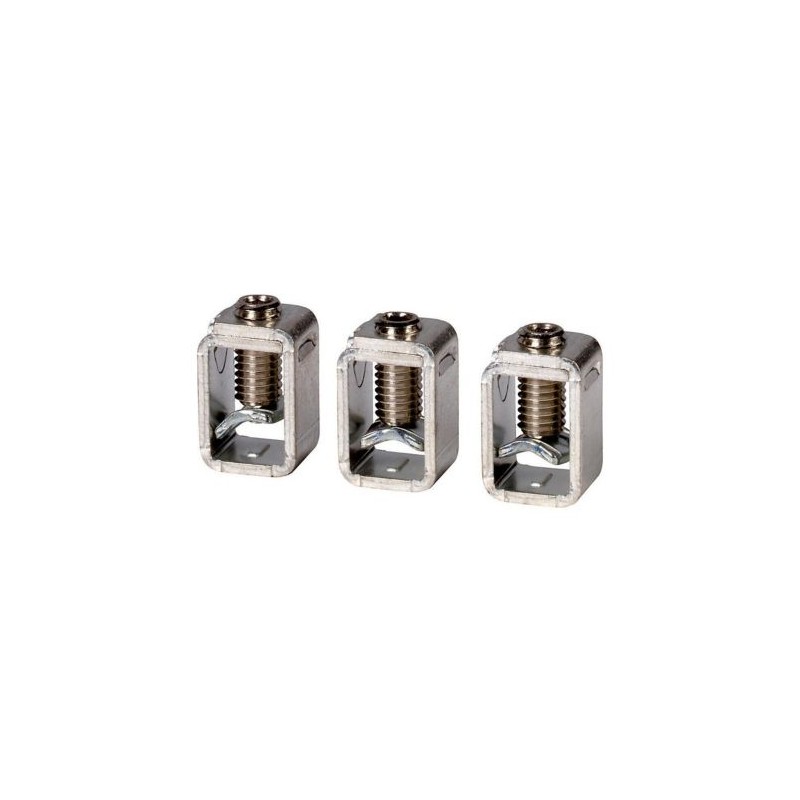

NZM3-XKC 260042 Y7-260042 EATON ELECTRIC Morsetti a mantello, 3p, fino a 630 A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM3-XKC 260042 Y7-260042 EATON ELECTRIC Morsetti a mantello, 3p, fino a 630 A

NZM3-XKC

260042

Y7-260042

EATON-MOELLER

Morsetti a mantello, 3p, fino a 630 A

Morsetto a flangia, 3P, fino a 630 A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Box terminal, 3p, up to 630 A

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: codice articolo. suffisso e numero di parte. Contengono parti per un lato dell'interruttore automatico nella parte superiore o inferiore per interruttori automatici a 3 o 4 poli. Kit di conversione per interruttore automatico con collegamento a vite. Installato all'interno dell'alloggiamento dell'interruttore. O = per adattarsi sopra. U = per adattarsi alla parte inferiore. U e ≧ 525 V CA. utilizzare il coperchio NZM3(-4)-XKSA. Utilizzare stecche con conduttori flessibili e altamente flessibili, notare la capacità limitata del terminale attraverso il manicotto. Può essere utilizzato per: NZM3 (-4), PN3 (-4), N (N/A) 3 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $86.28
Prezzo unitario: $86.28
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM tipo di collegamento
Sigla catalogo
260042
EAN
4015082600426
Lunghezza/profondità del prodotto
120.5 mm
Altezza prodotto
275 mm
Larghezza prodotto
140 mm
Peso prodotto
0.41 kg
Conformità
IEC
UL/CSA
RoHS conform
Certificazione/i
CSA (File No. 22086)
UL (Category Control Number DIHS)
CSA (Class No. 1432-01)
UL489
CSA-C22.2 No. 5-09
CSA certified
IEC60947
UL listed
UL (File No. E31593)
CE marking
Codice modello
NZM3-XKC

Specifiche del prodotto

Utilizzato con
NZM3(-4), PN3(-4), N(S)3(-4)
Tipo
Valore nominale intensità di corrente
≦ 630 A
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Carcassa
NZM3
Adatto per
Cavo di rame
a 3 poli
Numero di poli
A 3 poli
Capacità morsetti (conduttore in rame)
Altitudine di funzionamento 500 A: 6 segmenti da 16 mm x 0,8 mm - 10 segmenti di 24 mm x 1 mm o 11 segmenti di 21 mm x 1 mm
630 A: 10 segmenti di 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm o 8 segmenti di 24 mm x 1 mm (2x)
Modello
Altro
Capacità morsetti (cavo a treccia)
35 mm² - 240 mm² (1x)
2 - 500 AWG/kcmil (1x)
25 mm² - 120 mm² (2x)
4 - 250 AWG/kcmil (2x)

ETIM for 260042 Apparecchi elettrici a bassa tensione (EC002050)
Caratteristica Valore
adatto per numero di poli (EF001589) 3
versione (EF000010) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM3-XKC Y7-260042 260042 ES_266780.pdf 2 Mbytes NZM3-XKC Y7-260042 260042 ES_266780.pdf
