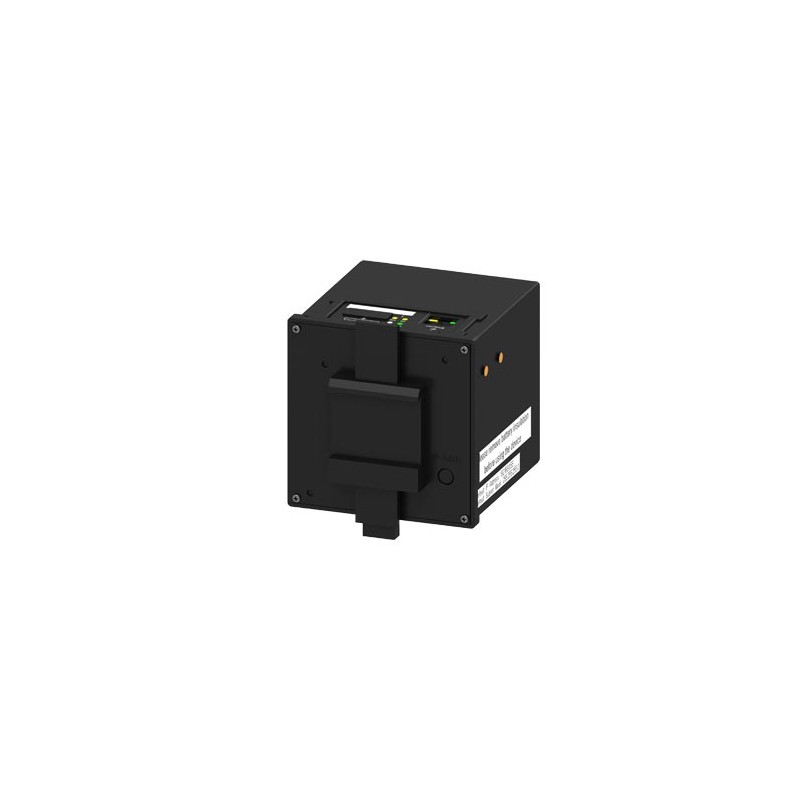

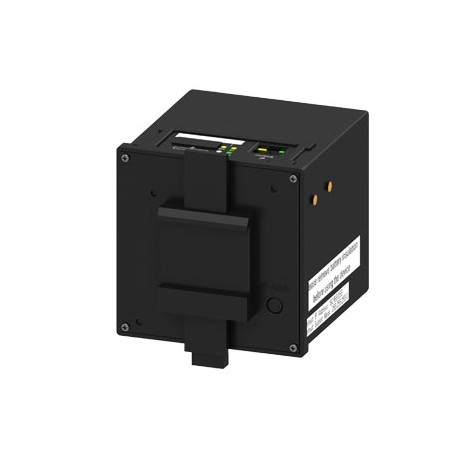

7KM5412-6CA00-1EA8 SIEMENS SENTRON, dispositivo di misura e power quality recorder, 7KM PAC5200, custodia pe.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

7KM5412-6CA00-1EA8 SIEMENS SENTRON, dispositivo di misura e power quality recorder, 7KM PAC5200, custodia pe..

7KM5412-6CA00-1EA8

SIEMENS

SENTRON, dispositivo di misura e power quality recorder, 7KM PAC5200, custodia per montaggio su guida DIN senza display, L-L: 690 V, L-N: 400 V, 10 A, Apparecchio per montaggio su guida DIN, 3- fasi, Modbus TCP, energia apparente / energia attiva / reattiva / cos phi, armoniche: 2. - 40., THD, classe 0,5 secondo IEC61557-12 o classe 0,5S secondo IEC62053-22, alimentatore da rete wide-range, AC/DC, morsetto a vite

SENTRON PAC5200, DISPOSITIVO DI MONITORAGGIO DELL'ALIMENTAZIONE SU GUIDA PER IL DIN SCATOLA PROFILO PER LA MISURA DI VARIABILI ELETTRICHE PROTOCOLLO: MODBUS TCP SENZA DISPLAY. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


apparecchi per montaggio su guida DIN/armadio > Strumento di misura multifunzion

PROTEZIONI IN BASSA TENSIONE > SENTRON PAC analizzatori di rete e software gestione energetica

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $4,634.20
Prezzo unitario: $4,634.20
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati tecnici

SENTRON, dispositivo di misura e power quality recorder, 7KM PAC5200, custodia per montaggio su guida DIN senza display, L-L: 690 V, L-N: 400 V, 10 A, Apparecchio per montaggio su guida DIN, 3- fasi, Modbus TCP, energia apparente / energia attiva / reattiva / cos phi, armoniche: 2. - 40., THD, classe 0,5 secondo IEC61557-12 o classe 0,5S secondo IEC62053-22, alimentatore da rete wide-range, AC/DC, morsetto a vite
Versione
marca del prodottoSENTRON
denominazione del prodotto7KM PAC5200
esecuzione del prodottoAdvanced
designazione del tipo di prodottoDispositivo di misura e power quality recorder
tipo di acquisizione valori di misurasenza spazi
esecuzione della tensione di alimentazionealimentatore ad ampio voltaggio
Dati tecnici generali
grandezza costruttiva del multimetroGuida DIN
modo di funzionamento per rilevamento dei valori di misura
● rilevamento automatico della frequenza di reteSi
● fissaggio a 50 HzNo
● fissaggio a 60 HzNo
forma della curva della tensionesinusoidale o distorta
frequenza di rete misurabile / valore iniziale45 Hz
frequenza di rete misurabile / valore finale65 Hz
Tensione di alimentazione
tipo di tensione / della tensione di alimentazioneAC/DC
categoria di misura / per tensione di alimentazioneCATIII
frequenza della tensione di alimentazione / valore nominale
● min.45 Hz
● max.65 Hz
potenza apparente assorbita
● con modulo di ampliamento / max.6 VA
● senza modulo di ampliamento / tip.6 VA
tolleranza simmetrica relativa / della tensione di alimentazione20 %
Classe di protezione
grado di protezione IP
● lato frontaleIP20
● posterioreIP20
classe di protezione dell'apparecchiatura / nello stato di installazioneclasse di protezione II
Elettricità
corrente di impiego / con AC / valore nominale10 A
corrente misurabile
● 1 / con AC / valore nominale5 A
● 2 / con AC / valore nominale5 A
Opportunità
idoneità all'impiegoApparecchio per montaggio su guida DIN
idoneità all'impiego / misuratore di potenza reattivaSi
reticolo temporale impostabile / min.50 ms
Funzione del prodotto
funzione del prodotto
● misura di potenza reattivaSi
● misura di frequenzaSi
● misura impulsiSi
● misura di tensioneSi
● misura di correnteSi
● misura della potenza attivaSi
Visualizzazione e funzionamento
esecuzione del displayCustodia per montaggio su guida DIN senza display
numero dei tasti4
colore / dello sfondo dell'indicatorebianco
lingua nazionale / nella visualizzazione del display / viene supportatode, en
indicazione del display invertibile (positivo <=> negativo)No
intensità di illuminazione della retroilluminazione sul display regolabileNo
intensità di illuminazione della retroilluminazione sul display a riduzione temporizzataNo
contrasto del display regolabileNo
Ingressi Uscite
tensione di impiego / come tensione di uscita / con DC / max. ammissibile250 V
numero di ingressi digitali0
esecuzione del collegamento elettrico / sulle uscite digitalimorsetti a vite
esecuzione delle uscite digitaliUscita continua, uscita ad impulsi
numero delle uscite digitali2
esecuzione dell'uscita di commutazioneelettronica
corrente di uscita
● sull'uscita digitale / per segnale <1> / min.100 mA
● sull'uscita digitale / per segnale <1> / max.300 mA
● sulle uscite digitali / con DC / max.100 mA
frequenza di commutazione / sull'uscita digitale / max.10 Hz
durata impulso
● valore iniziale50 ms
● valore finale3 600 000 ms
caratteristica dell'uscita / resistente a cortocircuitoSi
resistenza interna / sulle uscite digitali35 Ω
categoria di misura / per segnali digitaliCat. III
velocità di trasmissione
● 1 / con Fast Ethernet10 Mbit/s
● 2 / con Fast Ethernet100 Mbit/s
Connessioni
tipo di sezioni di conduttore collegabili / sulle uscite digitali
● con conduttori AWG / filo rigido2,5 mm²
● filo rigido2,5 mm²
● filo flessibile / con lavorazione dell'estremità del conduttore1,5 mm²
tipo di sezioni di conduttore collegabili / sugli ingressi per tensione di alimentazione
● filo rigido2,5 mm²
● filo flessibile / con lavorazione dell'estremità del conduttore2,5 mm²
tipo di sezioni di conduttore collegabili
● sugli ingressi di misura per tensione / filo rigido2,5 mm²
● sugli ingressi di misura per tensione / filo flessibile / con lavorazione dell'estremità del conduttore2,5 mm²
● sugli ingressi di misura per tensione / con conduttori AWG / filo rigidoCollegamento a vite
● sugli ingressi di misura per corrente / filo rigido2,5 mm²
● sugli ingressi di misura per corrente / filo flessibile / con lavorazione dell'estremità del conduttore2,5 mm²
● sugli ingressi di misura per corrente / con conduttori AWG / filo rigidoCollegamento a vite
esecuzione del collegamento elettrico
● sugli ingressi per tensione di alimentazionemorsetti a vite
● sugli ingressi di misura per tensionemorsetti a vite
● sugli ingressi di misura per correntemorsetti a vite
Progettazione meccanica
tipo di fissaggio / incasso in pannello di comandoNo
posizione di montaggioverticale
peso netto754 g
Condizioni ambientali
altitudine di installazione / per altitudine s.l.m. / max.2 000 m
norma
● per EMC in settori industrialiIEC 61000-6-2
● per EMC contro scaricaIEC 61000-4-2 - scarica a contatto 6 kV; scarica in aria 8 kV
● per EMC contro campi elettromagnetici ad alta frequenzaIEC 61000-4-3 80 MHz ... 3 GHz, 10 Vm
● per EMC contro grandezze di disturbo a bassa frequenza indotte dai cavi (industria)IEC 61000-6-4
● per EMC contro grandezze di disturbo indotte attraverso campi elettromagnetici ad alta frequenzaIEC 61000-4-6; 2008; 0,15 MHz - 80 MHz
● per EMC contro campi magnetici con frequenze legate alla tecnica dell'energiaIEC 61000-4-8, Classe IV
● per EMC contro veloci grandezze di disturbo elettriche transitorieIEC 61000-4-4 Classe 3; 2 kV, 5 kHz
● per EMC contro buchi e interruzioni di tensioneIEC 61000-4-11; 2004-03
● per EMC contro tensioni impulsiveIEC 61000-4-5 Classe di installazione 2, 2 kV/1 kV,
● per caduta liberaIEC 60068-2-31
● per test ambientale di resistenza a calore umido, ciclicaIEC 60068-2-78 Test Ca
● per test ambientale di resistenza a freddoIEC 60068-2-1 Test Ad
● per test ambientale di resistenza a calore seccoIEC 60068-2-2 Test Bd
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.55 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.70 °C
umidità relativa / a 25 °C / senza condensa / durante l'esercizio
● min.75 %
● max.95 %

Download e manuali

General Product ApprovalDeclaration of ConformityotherDangerous Good

Confirmation

EAC

EC/EU-Declaration of Conformity

UK Declaration of Conformity

Miscellaneous

Dangerous Goods Information

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications
Data
13/05/2022


Dati aggiuntivi

Prodotto
Numero Articolo (MFN)7KM5412-6CA00-1EA8
DescrizioneSENTRON, dispositivo di misura e power quality recorder, 7KM PAC5200, custodia per montaggio su guida DIN senza display, L-L: 690 V, L-N: 400 V, 10 A, Apparecchio per montaggio su guida DIN, 3- fasi, Modbus TCP, energia apparente / energia attiva / reattiva / cos phi, armoniche: 2. - 40., THD, classe 0,5 secondo IEC61557-12 o classe 0,5S secondo IEC62053-22, alimentatore da rete wide-range, AC/DC, morsetto a vite
Famiglia ProdottoSENTRON Dispositivi di misura 7KM PAC
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EE / 1DD
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione2 Giorno / Giorni
Peso netto0,754 Kg
Dimensioni dell'imballo140,00 x 112,00 x 155,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869524573
UPCNon disponibile
Codice doganale90303100
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5311
Group CodeP360
Paese d'origineIndia
Conforme alla direttiva RoHS.Conforme a RoHS da: 14.05.15
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-20-03-01
eClass7.127-20-03-01
eClass827-20-03-01
eClass927-20-03-01
eClass9.127-20-03-01
ETIM5EC002301
ETIM6EC002301
ETIM7EC002301
ETIM8EC002301
UNSPSC1441-11-37-08
UNSPSC1541-11-37-08

Dati ETIM

ETIM: EC002301 - Strumento di misura multifunzion

Valore Unità
amperometro (EF006555) false
varmetro (EF006556) false
tachimetro (EF006557) false
frequenzimetro (EF006558) false
contatore di impulsi (EF006559) false
voltmetro (EF006560) false
wattmetro (EF006561) false
