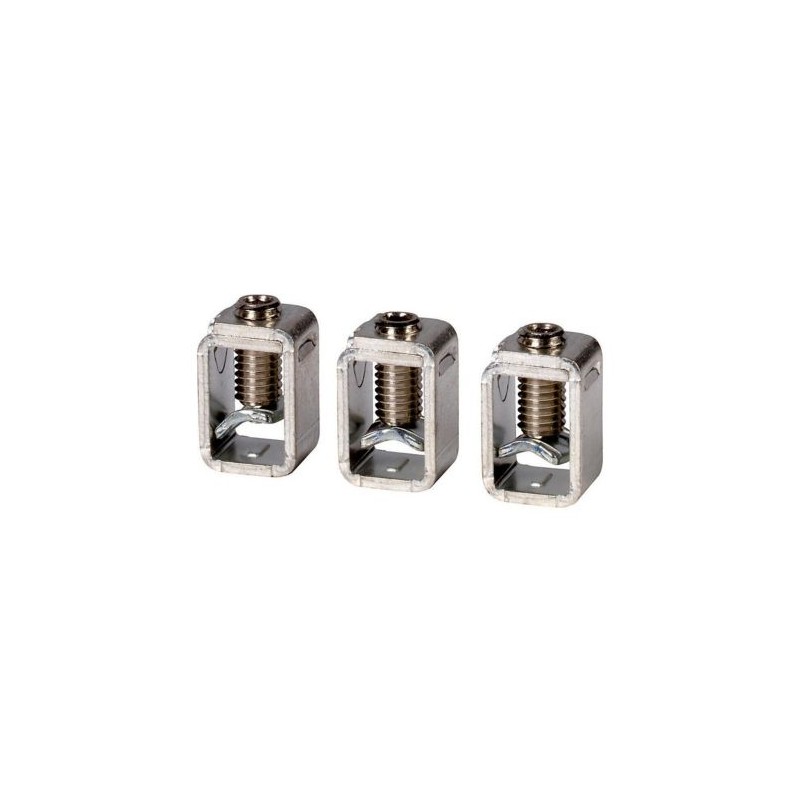

NZM3-XKC 260042 0004358805 EATON ELECTRIC Rahmenklemme, 3p, bis 630A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-XKC 260042 0004358805 EATON ELECTRIC Rahmenklemme, 3p, bis 630A

NZM3-XKC

260042

0004358805

EATON-MOELLER

Rahmenklemme, 3p, bis 630A

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $91.04
Stückpreis: $91.04

Menge Preis
1+$91.04
2+$79.48
3+$75.06
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Rahmenklemme, 3p, bis 630A
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Typenzusatz und Typ enthält Teile für eine Schalterseite oben oder unten für 3‐ bzw. 4‐polige Schalter. Umrüstsatz für Schalter mit Schraubanschluss. Einbau innerhalb des Schaltergehäuses. O = oben angebaut. U = unten angebaut. U e ≧ 525 VAC. Abdeckung NZM3(‐4)‐XKSA verwenden. Bei feindrähtigen und hochflexiblen Leitern Aderendhülsen verwenden, Einschränkungen des max. Anschlussquerschnittes durch Hülse beachten. Verwendbar für: NZM3(-4), PN3(-4), N(S)3(-4)

Lieferprogramm

Sortiment
Zusatzausrüstung
Norm/Zulassung
UL/CSA, IEC
Polzahl
3-polig
Leiteranzahl
3-polig
Baugröße
NZM3
Zubehör
Anschlusstechnik
Zubehör
Rahmenklemme
Bemessungsstrom [In]
≦ 630 A
verwendbar für
NZM3(-4), PN3(-4), N(S)3(-4)
Anschlussquerschnitte
LeiterartCu-/Al-Kabel
Cu-Kabel
Anschlussquerschnittefeindrähtig
1 x 35 - 240
2 x 16 - 120 mm2
AWG/kcmil
1 x 2 - 350 mm2
Anschlussquerschnitte
Cu-Band Lamellenanzahl x Breite x Lamellendicke
bis 500 A:
min. 6 x 16 x 0.8
max. 10 x 24 x 1.0
oder
max. 11 x 21 x 1.0
630 A: 10 x 24 x 1.0 + 5 x 24 x 1.0 oder (2 x) 8 x 24 x 1.0 mm2
Hinweise

Typenzusatz und Typ enthält Teile für eine Schalterseite oben oder unten für 3‐ bzw. 4‐polige Schalter.

Umrüstsatz für Schalter mit Schraubanschluss.

Einbau innerhalb des Schaltergehäuses.

O = oben angebaut

U = unten angebaut

Ue≧ 525 V AC:

  • Abdeckung NZM3(‐4)‐XKSA verwenden.

Bei feindrähtigen und hochflexiblen Leitern Aderendhülsen verwenden, Einschränkungen des max. Anschlussquerschnittes durch Hülse beachten.

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Verdrahtungsset für Leistungsschalter (EC002050)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Verdrahtungseinheit für Leistungsschalter (ecl@ss13-27-37-04-24 [ACN957016])
Geeignet für Anzahl der Pole
3
Ausführung
sonstige

Approbationen

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E31593
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1432-01
North America Certification
UL listed, CSA certified
Suitable for
Refer to main component information

Datasheet - PDF

▲
Titel: Größe: Typ:
NZM3-XKC 0004358805 260042 DE_260042.pdf 111 Kbytes NZM3-XKC 0004358805 260042 DE_260042.pdf
