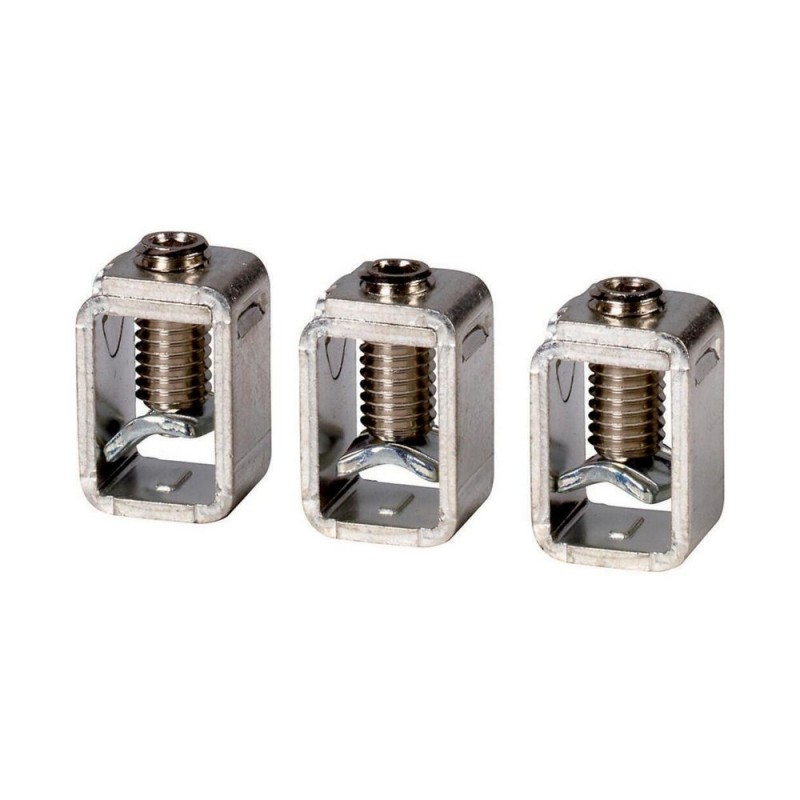

+NZM2-250-XKCO 262242 Y7-262242 EATON ELECTRIC Morsetto a mantello 3p in alto fino a 300A. Vendibile solo as.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

+NZM2-250-XKCO 262242 Y7-262242 EATON ELECTRIC Morsetto a mantello 3p in alto fino a 300A. Vendibile solo as..

+NZM2-250-XKCO

262242

Y7-262242

EATON-MOELLER

Morsetto a mantello; 3p; in alto fino a 300A. Vendibile solo assemblato.

Terminale a flangia, da 3P, a 300A

Morsetto a mantello; 3p; in alto fino a 300A

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Note: codice articolo. suffisso e numero di parte. Contengono parti per un lato dell'interruttore automatico nella parte superiore o inferiore per interruttori automatici a 3 o 4 poli. Kit di conversione per interruttore automatico con collegamento a vite. Installato all'interno dell'alloggiamento dell'interruttore. O = per adattarsi sopra. U = per adattarsi alla parte inferiore. U e ≧ 525 V CA. Utilizzare il coperchio NZM2(-4)-XKSA. Utilizzare stecche con conduttori flessibili e altamente flessibili. La sezione massima indicata può essere collegata solo quando è flessibile e senza boccole. Può essere utilizzato per: NZM2 (-4), PN2 (-4), N (N/A) 2 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > set di cablaggio per breaker

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Morsetto a mantello; 3p; in alto fino a 300A

Programma di fornitura

Assortimento
Accessori
Norma/Approvazione
IEC
Numero di poli
A 3 poli
Numero di conduttori
A 3 poli
Grandezza
NZM2
accessori
Tecnica di collegamento
accessori
Morsetti a mantello
Corrente nominale [In]
≦ 300 A
utilizzo con
NZM2(-4), PN2(-4), N(S)2(-4)
Posizione di montaggio
Montato superiormente
Sezioni di collegamento
Tipo di conduttoreCavo Cu/Al
Cavo Cu
Sezioni di collegamentoflessibile
1 x 10 - 185
2 x 4 - 70
In base alla casa produttrice dei cavi, collegabile fino a 95 mm² mm2
AWG/kcmil
1 x 12 - 350 mm2
Sezioni di collegamento
Bandella in rame numero lamelle x larghezza x spessore lamelle
min. 2 x 9 x 0,8
max. 10 x 16 x 0,8
oppure
max.(2 x) 8 x 15,5 x 0,8 mm2
Note

La sigla aggiuntiva e il tipo comprendono collegamenti per un solo lato interruttore per interruttori a 3 o 4 poli.

Kit di riallestimento per interruttori con collegamento a vite.

montaggio all'interno dell'involucro dell'interruttore.

O = montato superiormente

U = montato inferiormente

Ue≧ 525 V AC:

  • Utilizzare calotta protettiva NZM2(-4)-XKSA.

per conduttori flessibili e altamente flessibili utilizzare puntalini. Massima sezione indicata solo per conduttori flessibili e collegabili senza puntalini.

Dati tecnici

Generalità
Posizione di montaggio
Montato superiormente

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Set di cablaggio per breaker (EC002050)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Wiring set for circuit breaker (ecl@ss13-27-37-04-24 [ACN957016])
Adatto per numero di poli
3
Tipologia
Altro

ETIM for 262242 Apparecchi elettrici a bassa tensione (EC002050)
Caratteristica Valore
adatto per numero di poli (EF001589) 3
versione (EF000010) altro

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
+NZM2-250-XKCO Y7-262242 262242 IT_262242.pdf 110 Kbytes +NZM2-250-XKCO Y7-262242 262242 IT_262242.pdf
