> EATON - MOELLER>NZM Molded Case Automatic Switches >+NZM2-250-XKCO 262242 Y7-262242 ELECTRIC Borne Freio, 3P Superior. Só pode ser vendido montado.
Produto anterior Próximo produto

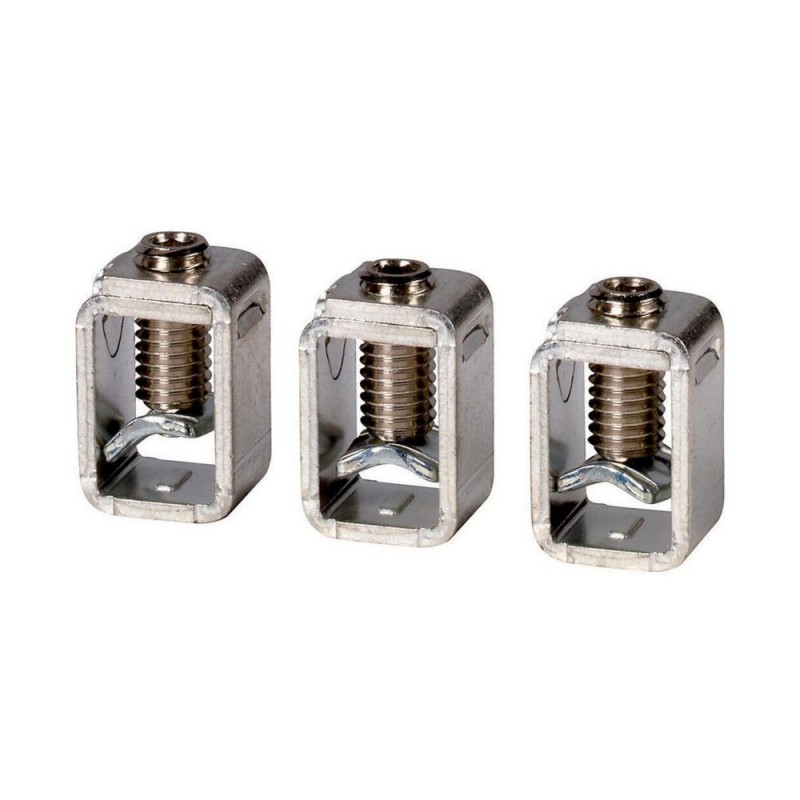

+NZM2-250-XKCO 262242 Y7-262242 EATON ELECTRIC Borne Freio, 3P Superior. Só pode ser vendido montado. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+NZM2-250-XKCO 262242 Y7-262242 EATON ELECTRIC Borne Freio, 3P Superior. Só pode ser vendido montado.

+NZM2-250-XKCO

262242

Y7-262242

EATON-MOELLER

Borne Freio, 3P Superior. Só pode ser vendido montado.

Terminal de flange, 3P, a 300A

Terminal de checkout, 3p, maior que 300A

Os acessórios opcionais para a série de disjuntores NZM oferecem uma ampla gama de possibilidades de aplicação para uso em todo o mundo. Grupos funcionais modulares tornam a montagem flexível e simples. Notas: número da peça. sufixo e número da peça. Eles contêm peças para um lado do disjuntor na parte superior ou inferior para disjuntores de 3 ou 4 pólos. Kit de conversão para disjuntor com conexão a parafuso. Instalado dentro da caixa do interruptor. O = para caber em cima. U = para caber na parte inferior. U e ≧ 525 VCA. Use a capa NZM2(-4)-XKSA. Use talas com condutores flexíveis e altamente flexíveis. A seção transversal máxima mostrada só pode ser conectada quando for flexível e sem buchas. Pode ser usado para: NZM2 (-4), PN2 (-4), N (N/O) 2 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Jogo de cabos para disjuntor

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Caixa de terminais, 3p, de cima para 300A
Acessórios opcionais para disjuntor série NZM oferece um portfólio abrangente de possibilidades de aplicação para uso em todo o mundo. Modular grupos funcionais fazer a montagem flexível e simples. Notas: parte nenhuma. o sufixo e parte não. conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos disjuntores. Kit de conversão para disjuntor com conexão a parafuso. Montados dentro do invólucro da chave. O = para montagem no topo. U = para o encaixe na parte inferior. U e ≧ 525 VAC. Use a tampa NZM2(-4)-XKSA. Usar anilhas com flexível e altamente flexível condutores. Max. seção transversal mostrada só pode ser ligado quando o flexível e sem anilhas. Pode ser usado para: NZM2(-4), PN2(-4), N(N/S)2(-4)

Programa de entrega

Número de condutores
3 pólo
Acessórios
Caixa de terminais
Corrente nominal [eun]
≦ 300
Para uso com
NZM2(-4), PN2(-4), N(S)2(-4)
Posição de montagem
Equipado acima
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cu cabo
Terminal de capacidadesflexível
1 x 10 - 185
2 x 4 - 70
Até 95 mm2 pode ser conectado, dependendo do fabricante do cabo. mmDois
AWG/kcmil
1 x 12 - 350 mmDois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
min. 2 x 9 x 0,8
max. 10 x 16 x 0,8
Ou
max. (2 x) 8 x 15,5 x 0,8 mmDois
Notas

Digite o sufixo e o tipo de conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos disjuntores.

Kit de conversão para disjuntor com conexão a parafuso.

Montados dentro do invólucro da chave

O = para montagem no topo

U = para o encaixe na parte inferior

Ue≧ 525 V AC:

  • Use a tampa NZM2(-4)-XKSA.

Usar anilhas com flexível e altamente flexível condutores. Max. seção transversal mostrada só pode ser ligado quando o flexível e sem anilhas.

Dados técnicos

Geral
Posição de montagem
Equipado acima

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Fiação definido para o circuito de alimentação do disjuntor (EC002050)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Fiação conjunto de disjuntor ([email protected] [ACN957011])
Adequado para o número de pólos
Três
Modelo
Outros

Dimensões

123X476
① 3-pólo
② De 4 pólos

ETIM for 262242 Componentes industriais para Baixa Tensão (EC002050)
Característica Valor
Adaptado ao número de polos (EF001589) 3
Modelo (EF000010) Outro

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
