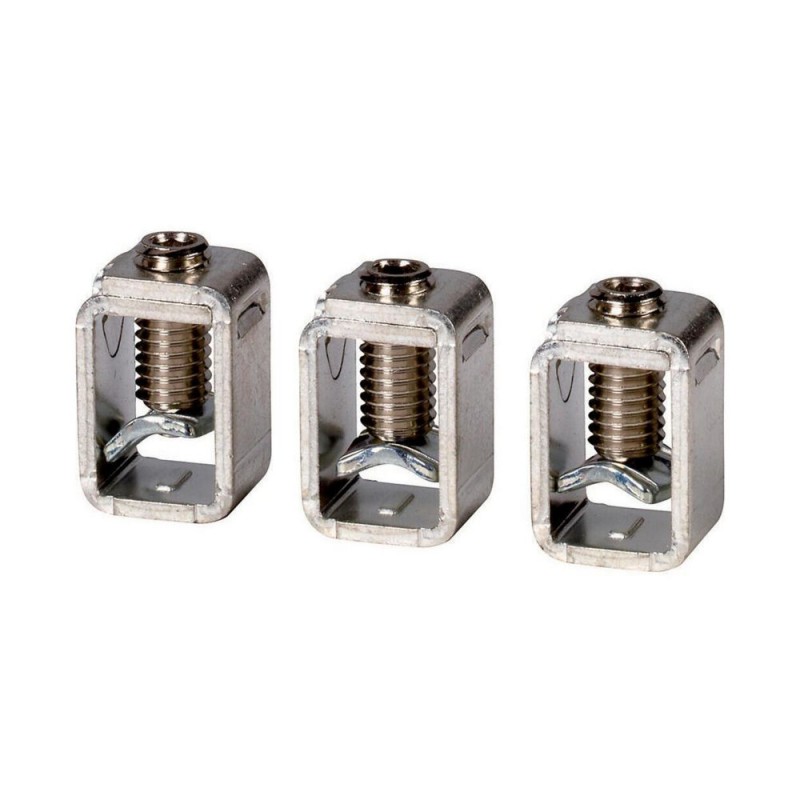

+NZM2-250-XKCO 262242 0004315555 EATON ELECTRIC Terminal brida, 3P, to 300A
+NZM2-250-XKCO
262242
0004315555
EATON-MOELLER
Terminal brida, 3P, to 300A. Únicamente se puede vender montada.
Terminal brida, 3P, to 300A
Interruptores de baja tensión > Juego de cables para disyuntor
Accesorios NZM
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Caja terminal, 3p, superior a 300
Accesorios opcionales para el interruptor de potencia de la serie NZM ofrece un amplio portafolio de posibilidades de aplicación para uso en todo el mundo. Modular de los grupos funcionales que hacen de montaje sencillo y flexible. Notas: parte no. sufijo y parte no. contiene piezas para un interruptor lateral en la parte superior o inferior de 3 o 4 polos interruptores de circuito. Kit de conversión para el bréiquer de circuito con conexión de tornillo. Instalado dentro de la caja del interruptor. O = para el montaje en la parte superior. U = para el montaje en la parte inferior. U e ≧ 525 VAC. Cubierta de uso de NZM2(-4)-XKSA. El uso de férulas flexibles y altamente conductores flexibles. Max. sección transversal que se muestra sólo puede estar conectado cuando flexibles y sin casquillos. Puede ser utilizado para: NZM2(-4), PN2(-4), N(N/S)2(-4)
Programa de entrega
Número de conductores
De 3 polos
Accesorios
Caja terminal
Corriente nominal [In]
≦ 300
Para el uso con
NZM2(-4), PN2(-4), N(S)2(-4)
Posición de montaje
Coloca por encima de
Terminal de capacidades
Tipo de conductorCu/Al cable
Cable Cu
Terminal de capacidadesflexible
1 x 10 - 185
2 x 4 - 70
Hasta 95 mm2 puede ser conectado dependiendo del fabricante del cable. mmDos
2 x 4 - 70
Hasta 95 mm2 puede ser conectado dependiendo del fabricante del cable. mmDos
AWG/kcmil
1 x 12 - 350 mmDos
Terminal de capacidades
Cu tira (número de segmentos x ancho x segmento de espesor)
min. 2 x 9 x 0,8
max. 10 x 16 x 0.8
O
max. (2 x) 8 x 15,5 x 0.8 mmDos
max. 10 x 16 x 0.8
O
max. (2 x) 8 x 15,5 x 0.8 mmDos
Notas
Tipo de sufijo y el tipo contienen piezas para un interruptor lateral en la parte superior o inferior de 3 o 4 polos interruptores de circuito.
Kit de conversión para el bréiquer de circuito con conexión de tornillo.
Instalado dentro de la caja del interruptor
O = para el montaje en la parte superior
U = para el montaje en la parte inferior
Ue≧ 525 V AC:
- Cubierta de uso de NZM2(-4)-XKSA.
El uso de férulas flexibles y altamente conductores flexibles. Max. sección transversal que se muestra sólo puede estar conectado cuando flexibles y sin casquillos.
Datos técnicos
General
Posición de montaje
Coloca por encima de
La verificación del diseño según la norma IEC/EN 61439
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / Cableado conjunto para poder interruptor de circuito (EC002050)
Ingeniería eléctrica, automatización, control de procesos, ingeniería de Bajo voltaje de la tecnología de interruptor / interruptor de Circuito de BT (< 1 kV) / Cableado conjunto de interruptor de circuito ([email protected] [ACN957011])
Adecuado para el número de polos
Tres
Modelo
Otros
Dimensiones
① 3-polo
② 4 polos
② 4 polos
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO EATON DISTRIBUCIÓN ENERGIA ES.pdf | 16 Mbytes |
|
