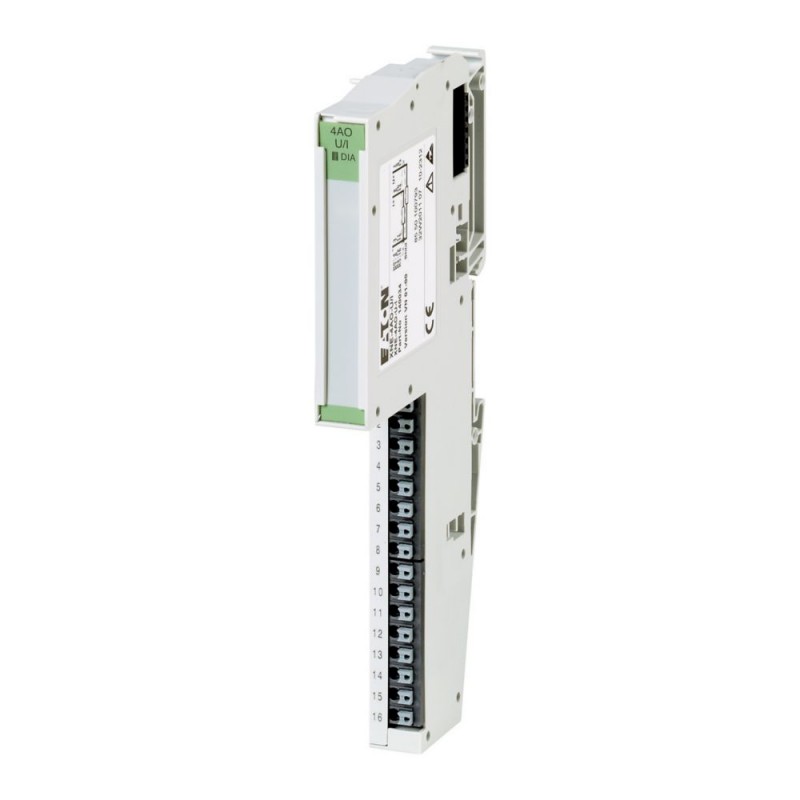

XNE-4AO-U/I 140034 Y7-140034 EATON ELECTRIC Modulo di uscita analogico XI/ON ECO, 24VDC, 4A(tensione, corren..
XNE-4AO-U/I
140034
Y7-140034
EATON-MOELLER
Modulo di uscita analogico XI/ON ECO, 24VDC, 4A(tensione, corrente)
XION ECO Modulo 4 uscite analogiche configurabili V/I
Il sistema I/O XI/ON standard aggiunge moduli I/O e gateway ottimizzati in termini di costi e spazio al sistema I/O XI/ON. I moduli ECO non richiedono moduli base e sono completamente compatibili con il sistema standard XI/ON. Elevata densità di canali (fino a 16 DI/DO in 13 mm), terminali a gabbia a molla push-in, 8 o 16 canali per modulo. I gateway ECO sono compatibili con i sistemi bus CANopen, Profibus, DP ed Ethernet.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O analogico
Moduli I / O remoti XION
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Modulo di uscita Eaton XNE
Sigla catalogo
140034
EAN
7640130095304
Lunghezza/profondità del prodotto
161.5 mm
Altezza prodotto
74.5 mm
Larghezza prodotto
13 mm
Peso prodotto
0.064 kg
Certificazione/i
CULus
IEC/EN 61131-2
CE
IEC/EN 61000-6-4
Rated data for terminations according to IEC/EN 60947-7-1
IEC/EN 6113-2
IEC/EN 61000-6-2
IEC/EN 61131-2
CE
IEC/EN 61000-6-4
Rated data for terminations according to IEC/EN 60947-7-1
IEC/EN 6113-2
IEC/EN 61000-6-2
Codice modello
XNE-4AO-U/I
Features & Functions
Tipo di collegamento elettrico
Collegamento plug-in
Caratteristiche
Uscite analogiche configurabili
uscita, corrente
collegamento bus di campo tramite accoppiatore separato possibile
uscita, tensione
segnale d’uscita configurabile
uscita, corrente
collegamento bus di campo tramite accoppiatore separato possibile
uscita, tensione
segnale d’uscita configurabile
General
Corrente assorbita
40 mA, dal modulo bus, Moduli di ingresso analogici
150 mA, dal Terminale di alimentazione
150 mA, dal Terminale di alimentazione
Grado di protezione
IP20
NEMA 1
NEMA 1
Metodo di montaggio
montaggio su guida portante possibile
Numero di canali
4
Categoria prodotto
Modulo slice XNE
Tipo
Modulo I/O XI/ON
Tipo di tensione
DC
Ambient conditions, mechanical
Caduta e ribaltamento
Secondo IEC 60068-2-31, caduta libera conforme a IEC 60068-2-32
Resistenza agli urti
Continuo in conformità a IEC/EN 60068-2-29
meccanico, secondo IEC/EN 60068-2-27
meccanico, secondo IEC/EN 60068-2-27
Resistenza alle vibrazioni
secondo IEC/EN 60068-2-6
Climatic environmental conditions
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-25 °C
Temperatura ambiente di stoccaggio - max
85 °C
Condizioni ambientali
Gas nocivi - SO2: 10 ppm (umidità relativa < 75%, senza condensa)
Gas nocivi - H2S: 1 ppm (umidità relativa < 75%, senza condensa)
Gas nocivi - H2S: 1 ppm (umidità relativa < 75%, senza condensa)
Umidità relativa
5 - 95 % (indoor, Level RH-2, non-condensing for storage at 45°C)
Electro magnetic compatibility
Scarica in aria
secondo EN 61100-4-2
Impulso burst
secondo IEC/EN 61000-4-4
Scarica dei contatti
secondo EN 61100-4-2
Campi elettromagnetici
Conforme a IEC EN 61100-4-2
Disturbi emessi
230 - 1000 MHz (radiated, high frequency, according to EN 55016-2-3)
30 - 230 MHz (radiated, high frequency, according to EN 55016-2-3)
30 - 230 MHz (radiated, high frequency, according to EN 55016-2-3)
Interferenza radiofrequenza
IEC/EN 61100-4-6
Valore nominale sovratensione
Conforme a IEC/EN 61000-4-5 livello 4
Buchi di tensione
Conforme a EN 61131-2 (variazioni di tensione/buchi di tensione)
Terminal capacities
Capacità morsetti
0,25 - 1,5 mm², con puntalini senza collare in plastica conforme a DIN 46228-1 (puntalini crimpati a tenuta di gas)
0,25 - 1,5 mm², cavo flessibile senza puntalino, H07V-K
0,25 - 1,5 mm², cavo rigido, H07V-U
0,25 - 0,75 mm², con puntalini con collare in plastica a norma DIN 46228-1 (puntalini crimpati a tenuta di gas)
0,25 - 1,5 mm², cavo flessibile senza puntalino, H07V-K
0,25 - 1,5 mm², cavo rigido, H07V-U
0,25 - 0,75 mm², con puntalini con collare in plastica a norma DIN 46228-1 (puntalini crimpati a tenuta di gas)
Pin calibro
A1 (conforme a IEC/EN 60947-1)
Lunghezza di spelatura (conduttore principale)
8 mm
Electrical rating
Black-out
3 W
Tensione nominale di esercizio
24 V DC (terminale di alimentazione)
Corrente di cortocircuito
40 mA, Moduli di uscita analogici
Tensione di alimentazione a 50 Hz AC - min
0 VAC
Tensione di alimentazione a 50 Hz AC - max
0 VAC
Tensione di alimentazione a DC - min
20.4 VDC
Tensione di alimentazione in DC - max
28.8 VDC
Communication
Tipo connessione
Morsetti a molla a innesto, Collegamento rivolto verso la parte SUPERIORE
Protocollo
altri sistemi bus
Input/Output
Frequenza
20 Hz (trasferimento)
Resistenza di carico
< 450 Ω (corrente)
> 1 µF (carico capacitivo)
< 0,001 h (carico induttivo)
> 1000 Ω (tensione)
> 1 µF (carico capacitivo)
< 0,001 h (carico induttivo)
> 1000 Ω (tensione)
Rappresentazione valore misurato
Standard/gamma estesa/PA (NE43)
Numero intero con segno a 16 bit
Gamma completa a 12 bit, allineato a sinistra
Numero intero con segno a 16 bit
Gamma completa a 12 bit, allineato a sinistra
Variabili misurate
corrente
tensione
tensione
Numero di ingressi (analogici)
0
Numero di uscite (analogiche)
4
Uscita
4 uscite analogiche
Corrente di uscita
0/4 - 20 mA
Tensione di uscita
-10 - 10 V DC
Tempo di assestamento
2 ms, carico induttivo, Moduli di uscita analogici
1 ms, carico ohmico, Moduli di uscita analogici
2 ms, carico capacitivo, Moduli di uscita analogici
1 ms, carico ohmico, Moduli di uscita analogici
2 ms, carico capacitivo, Moduli di uscita analogici
Ciclo di temporizzazione
0,1 % errore di offset
Safety
Categoria di sicurezza rischio esplosioni per polveri
Nessuna
Categoria di sicurezza da esplosione per gas
Nessuno
Separazione galvanica
Tramite accoppiatore ottico: sì
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
3 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
3 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 20.4 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| ingresso, corrente (EF003204) | No |
| ingresso, tensione (EF003205) | No |
| ingresso, resistenza (EF003206) | No |
| ingresso, termometro a resistenza (EF003207) | No |
| ingresso, termocoppia (EF003208) | No |
| segnale d'ingresso configurabile (EF003209) | No |
| risoluzione degli ingressi analogici (EF003575) | 0 Bit |
| uscita, corrente (EF003212) | Sì |
| uscita, tensione (EF003213) | Sì |
| segnale d'uscita configurabile (EF003214) | Sì |
| risoluzione delle uscite analogiche (EF003577) | 16 Bit |
| numero di ingressi analogici (EF001994) | 0 |
| numero di uscite analogiche (EF001995) | 4 |
| ingressi analogici configurabili (EF008518) | No |
| uscite analogiche configurabili (EF008519) | Sì |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 1 |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
| tipo di collegamento elettrico (EF003961) | raccordo a innesto |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| larghezza (EF000008) | 13 mm |
| altezza (EF000040) | 74.5 mm |
| profondità (EF000049) | 161.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XNE-4AO-U/I Y7-140034 140034 IT_140034.pdf | 128 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
