Normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potencial de isolamento
Sim, através do isolador óptico
Temperatura ambienteTemperatura ambiente, operação
0 - +55 °C
Temperatura ambienteO armazenamento, o transporte [ϑ]
-25 - +85 °C
Umidade relativaUmidade relativa
5 - 95 % (interior), Nível de RH-2, sem condensação (para armazenamento de 45°C)
Condições do ambiente, mecânicaGrau de Proteção
IP20
Condições do ambiente, mecânicaGases nocivos
ENTÃO,Dois: 10 (rel. umidade < 75%, sem condensação)
HDoisS: 1.0 (rel. umidade < 75 %,sem condensação) ppm
Resistência a vibrações, condições de funcionamento
de acordo com a norma IEC/EN 60068-2-6
Mecânica, resistência ao choque
de acordo com a norma IEC 60068-2-27 g
Contínua resistência ao choque (IEC/EN 60068-2-29)
De acordo com a norma IEC 60068-2-29
Cair e derrubar
De acordo com a norma IEC 60068-2-31, queda livre, de acordo com a norma IEC 60068-2-32
Compatibilidade eletromagnética (EMC)ESD [Air/contato descarga]
EN 61000-4-2 kV
Compatibilidade eletromagnética (EMC)Campos eletromagnéticos [(0.08...1) / (1,4...2) / (2...2,7) GHz ]
PT 61100-4-2 V/m
Compatibilidade eletromagnética (EMC)Explosão
PT 61100-4-4
Compatibilidade eletromagnética (EMC)Surto
PT 61100-4-5
Compatibilidade eletromagnética (EMC)Irradiava RFI
PT 61100-4-6 V
Compatibilidade eletromagnética (EMC)Emissão de interferências (irradiada, de alta freqüência) [(30...230 MHz) / (230...1000 MHz)]
PT 55016-2-3 dB
Compatibilidade eletromagnética (EMC)Flutuações de tensão/quedas de tensão.
EN 61131-2
Compatibilidade eletromagnética (EMC)Tipo de teste
EN 61131-2
Outros dados técnicos (folha de catálogo)
Classificação de dados
de acordo com a VDE 0611 Parte 1/8.92 /
IEC/EN 60947-7-1
Conexão de design de direção SUPERIOR
Empurre-as Na primavera de gaiola de terminais
Comprimento de decapagem
8 mm
Fixação gama
max. 0.14 - 1,5 mmDois
Conectável condutores"e" sólido H07V-U
De 0,25 - 1,5 mmDois
Conectável condutores"f" flexível H 07V-K
De 0,25 - 1,5 mmDois
Conectável condutores"f" com anilhas sem colarinho de plástico de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
De 0,25 - 1,5 mmDois
Conectável condutores"f" com ponteiras de plástico com gola de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
0.25 - 0.75 mmDois
Conectável condutores"e" sólido H07V-U
De 0,25 - 1,5 mmDois
Conectável condutores"f" flexível H 07V-K
De 0,25 - 1,5 mmDois
Conectável condutores"f" com anilhas sem colarinho de plástico de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
De 0,25 - 1,5 mmDois
Conectável condutores"f" com ponteiras de plástico com gola de acordo com a norma DIN 46228-1 (anilhas frisado prova de gás)
0.25 - 0.75 mmDois
Medidor de pin IEC/EN 60947-1
A1
Módulos de entrada analógica.
As variáveis medidas
Tensão, Corrente
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
150 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 40 mA
Dissipação de calor
< 3 W
Erro básico, o limite de 23 °C
0.2 %
Coeficiente de temperatura
200 ppm/°C do valor full-scale
O valor medido de representação
16-bit inteiro assinado
12-bit gama completa, alinhado à esquerda
Padrão/extended range/PA (NE43)

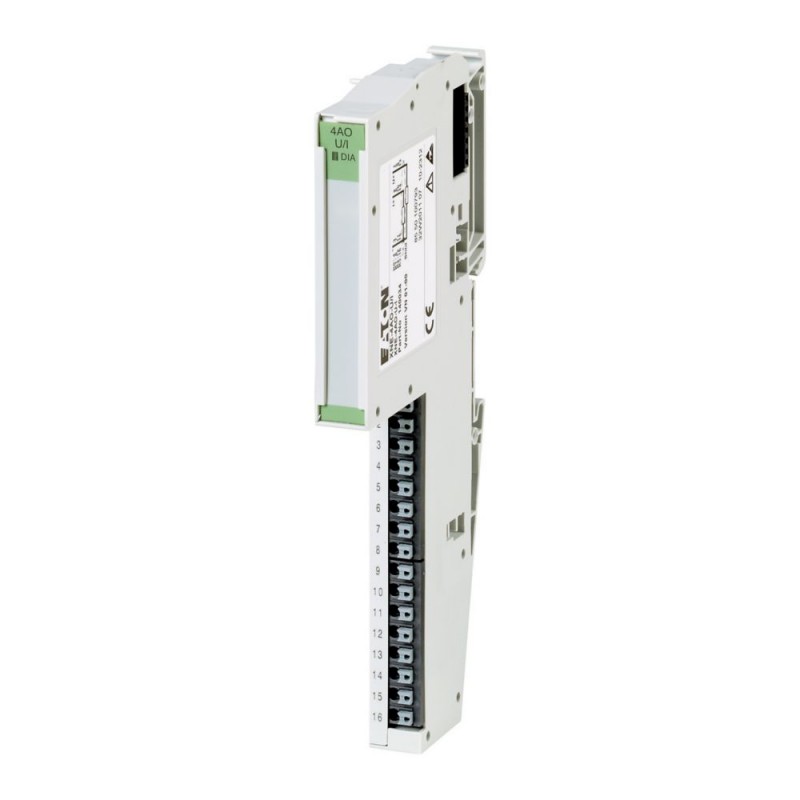

Os módulos de saída analógica
As variáveis medidas
Tensão, Corrente
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
150 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 40 mA
Dissipação de calor
< 3 W
Tensão de saída
-10/0...+10 V DC
Corrente de saída
0/4 - 20 mA
A resistência de cargaCarga resistiva
< 450 (Strom), > 1000 (Spannung) Ω
A resistência de cargaCarga indutiva
< 0.001 h
A resistência de cargaCarga capacitiva
>1 µF
Corrente de curto-circuito
40 mA
Transferência de frequência
20 Hz
Erro básico, o limite de 23 °C
0.2 %
Coeficiente de temperatura
200 ppm/°C do valor full-scale
O tempo de acomodaçãoCarga resistiva
1 ms
O tempo de acomodaçãoCarga indutiva
2 ms
O tempo de acomodaçãoCarga capacitiva
2 ms
O valor medido de representação
16-bit inteiro assinado
12-bit gama completa, alinhado à esquerda
Padrão/extended range/PA (NE43)
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal da fonte (em que a corrente de carga = 0 mA) [euL]
150 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 40 mA
A perda de energia [P]
Normalmente 3 W
Carga resistiva
< 450 (Strom), > 1000 (Spannung) Ω
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
150 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 40 mA
Dissipação de calor
< 3 W
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
150 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 40 mA
A perda de energia [P]
Normalmente 3 W
Módulo de alimentação de energia
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
150 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 40 mA
A perda de energia [P]
3 W
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
150 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 40 mA
Dissipação de calor
< 3 W
Coeficiente de temperatura
200 ppm/°C do valor full-scale
Tensão nominal por meio de terminal de fornecimento de [UL]
24 V DC
Nominal consumo de corrente do terminal de fornecimento de [euL]
150 mA
Nominal consumo de corrente do módulo de bus [euMB]
≦ 40 mA
A perda de energia [P]
Normalmente 3 W
