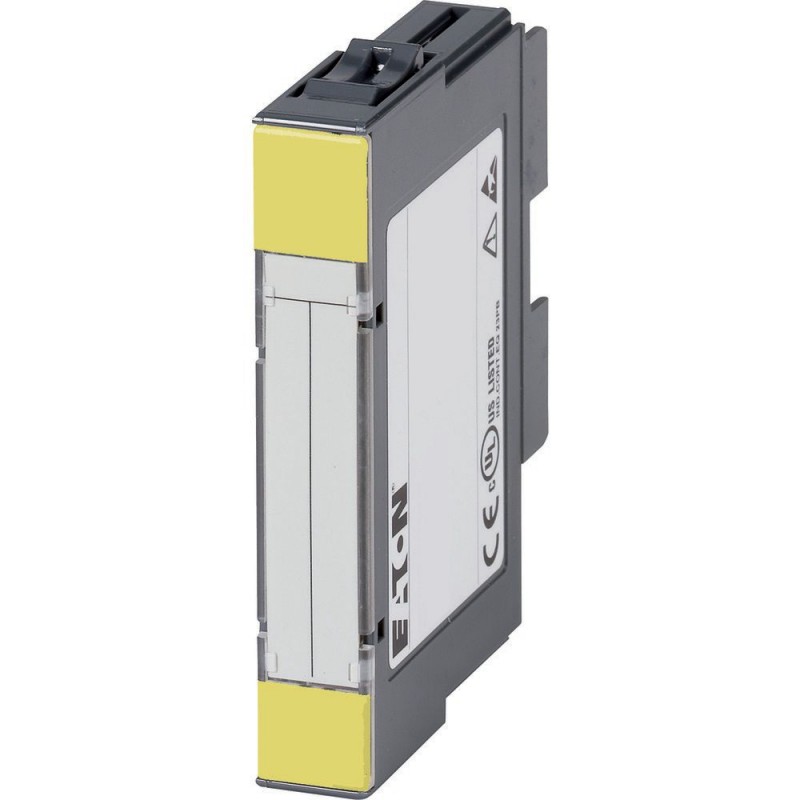

EATON - MOELLER XN-1RS232 140151 Y7-140151 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

XN-1RS232 140151 Y7-140151 EATON ELECTRIC Modulo d'interfaccia seriale XI/ON, RS232

Riferimento: XN-1RS232

Codice: 140151

Numero di catalogo: Y7-140151

Produttore: EATON - MOELLER

Descrizione:

Modulo d'interfaccia seriale XI/ON, RS232
Modulo di interfaccia RS232 XION
Eaton XN Serial interface module XI/ON, RS232
Il sistema I/O standard XI/ON offre la soluzione I/O giusta per ogni applicazione grazie alla sua elevata modularità e all'ampia gamma di funzioni. Moduli plug-in, moduli hot-swapping, cablaggio sulla vite del modulo base o sulla molla di trazione, codifica meccanica dei moduli. I gateway standard sono compatibili con i sistemi bus CANopen, PROFIBUS-DP, deviceNet ed Ethernet.

Categorie:

  • sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
  • EATON - MOELLER > Moduli I / O remoti XION

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Modulo di comunicazione Eaton XN
Sigla catalogo
140151
EAN
7640130120075
Lunghezza/profondità del prodotto
55.4 mm
Altezza prodotto
74.1 mm
Larghezza prodotto
12.6 mm
Peso prodotto
0.031 kg
Certificazione/i
Certified by UL for use in Canada
CE
IEC/EN 61000-6-4
CSA Class No.: 2252-01, 2252-81
CULus
IEC/EN 61000-6-2
IEC/EN 6113-2
UL 508
UL Recognized
UL Category Control No.: NRAQ, NRAQ7
UL report applies to both US and Canada
CSA-C22.2 No. 142
IEC/EN 61131-2
UL File No.: E205091
Note catalogo
-7 - 12
Codice modello
XN-1RS232

Features & Functions

Caratteristiche
collegamento bus di campo tramite accoppiatore separato possibile
Dotato di:
Separazione galvanica

General

Lunghezza cavo
15 m, Interfaccia RS232
Canali
RxD, TxD, RTS, CTS
Corrente assorbita
0 mA, dal Terminale di alimentazione
140 mA, dal modulo bus, Moduli di ingresso analogici
Grado di protezione
IP20
Resistenza di isolamento
500 V, Circuito di comando/principale
500 V, Scatola per circuito di comando/principale
Metodo di montaggio
Compatibile per montaggio su guida
Adatto per
Moduli base senza collegamento C, per alimentazione sensore: 4 fili
Tipo
Utilizzato con
XN-S4T-SBBS
XN-S4S-SBBS
Tipo di tensione
DC

Ambient conditions, mechanical

Caduta e ribaltamento
Secondo IEC 60068-2-31, caduta libera conforme a IEC 60068-2-32
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
Continuo in conformità a IEC/EN 60068-2-29
Resistenza alle vibrazioni
Secondo IEC/EN 60068-2-6

Climatic environmental conditions

Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-25 °C
Temperatura ambiente di stoccaggio - max
85 °C
Condizioni ambientali
Gas nocivi - H2S: 1 ppm (umidità relativa < 75%, senza condensa)
Gas nocivi - SO2: 10 ppm (umidità relativa < 75%, senza condensa)
Umidità relativa
5-95% (in ambienti interni, Livello RH-2, senza cond. per la conserv. a 45 °C)

Electro magnetic compatibility

Scarica in aria
secondo EN 61100-4-2
Impulso burst
In conformità con IEC/EN 61000-4-4
Scarica dei contatti
secondo EN 61100-4-2
Campi elettromagnetici
Conforme a IEC EN 61100-4-2
Disturbi emessi
230 - 1000 Mhz (interferenza, ad alta freq., in conform. a norma EN 55016-2-3)
30 - 230 Mhz (interferenza, ad alta freq., in conform. a norma EN 55016-2-3)
Interferenza radiofrequenza
IEC/EN 61100-4-6
Valore nominale sovratensione
Conforme a IEC/EN 61000-4-5 livello 4
Buchi di tensione
Conforme a EN 61131-2 (variazioni di tensione/buchi di tensione)

Electrical rating

Black-out
Normalmente 1 W
Tensione nominale di esercizio
24 V DC (terminale di alimentazione)
Tensione di alimentazione a 50 Hz AC - min
0 V
Tensione di alimentazione a 50 Hz AC - max
0 V
Tensione di alimentazione a DC - min
18 V
Tensione di alimentazione in DC - max
30 V

Communication

Velocità di trasmissione dati
Selezionabile fino a 115200 Bit/s
64 Byte, Buffer dati, Trasmissione
Max. 115200 bit/s (parametrizzabile), impostazione predefinita: 9600 Bit/s, 7 bit di dati, parità dispari, 2 bit di stop
128 Byte, Buffer dati, Ricezione
Interfacce
Interfaccia RS232 full-duplex
Numero di bit
4 byte di parametri
1 byte di diagnosi
Protocollo
Altri sistemi bus

Safety

Categoria di sicurezza rischio esplosioni per polveri
Nessuno
Categoria di sicurezza da esplosione per gas
Nessuno
Separazione galvanica
Tramite accoppiatore ottico: sì

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
1 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 140151 Controllori logici programmabili (PLC) (EC001604)

Nome caratteristicatensione di alimentazione AC 50 Hz (EF007532)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione AC 60 Hz (EF007533)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica18 V
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per CAN (EF003053)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per ASI (EF003051)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EIB (EF003055)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo pour Modbus (EF003057)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SUCONET (EF003060)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per LON (EF003017)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SERCOS (EF006657)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)
Valore caratteristicaSì
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicastandard radio eGPRS (EDGE) (EF009703)
Valore caratteristicaNo
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicastandard radio LTE (EF009709)
Valore caratteristicaNo
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicacon separazione del potenziale (EF003272)
Valore caratteristicaSì
Nome caratteristicacollegamento bus di campo tramite accoppiatore separato possibile (EF004002)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicacertificato per area pericolosa UL classe I (EF017622)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe II (EF017625)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe III (EF017627)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL divisione 1 (EF017628)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL divisione 2 (EF017629)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo A (acetilene) (EF017632)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo B (idrogeno) (EF017633)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo C (etilene) (EF017635)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo D (propano) (EF017636)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo E (polvere metallica) (EF017637)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639)
Valore caratteristicaNo
Nome caratteristicalarghezza (EF000008)
Valore caratteristica12.6 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica74.1 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica55.4 mm

DATASHEET - PDF

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
