> EATON - MOELLER>Ausili di controllo e segnalazione >M22-DI4-*-* 286340 Y7-286340 ELECTRIC Pulsante a 4 posizioni, ad impulso, scrivibile, bloccato, titan
Prodotto precedente Prodotto successivo

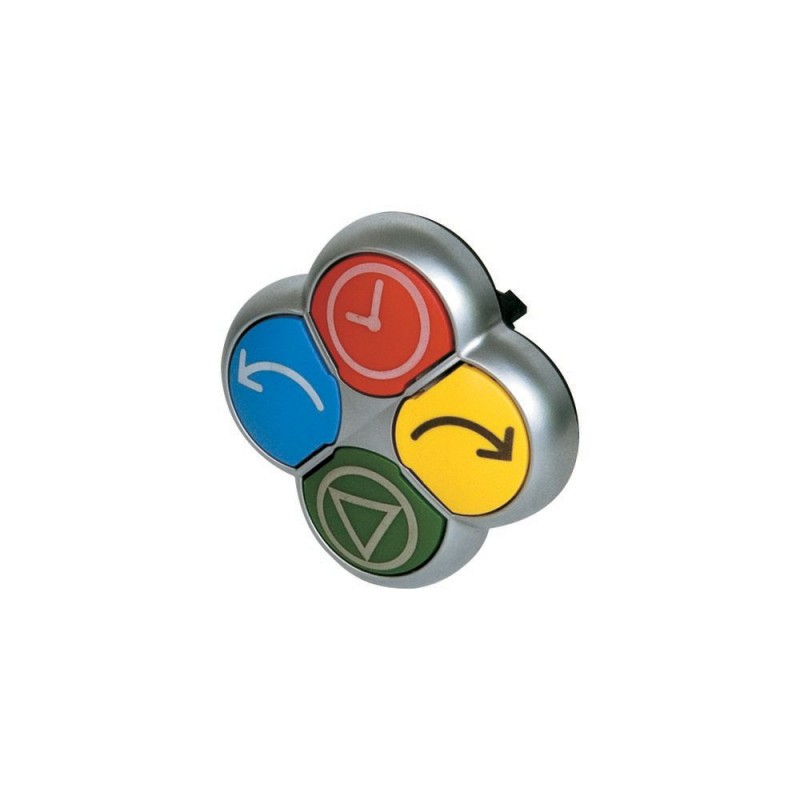

M22-DI4-*-* 286340 Y7-286340 EATON ELECTRIC Pulsante a 4 posizioni, ad impulso, scrivibile, bloccato, titan Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-DI4-*-* 286340 Y7-286340 EATON ELECTRIC Pulsante a 4 posizioni, ad impulso, scrivibile, bloccato, titan

M22-DI4-*-*

286340

Y7-286340

EATON-MOELLER

Pulsante a 4 posizioni, ad impulso, scrivibile, bloccato, titan

Pulsante 4 posizioni; 22 mm; Ritorno; Pulsanti opposti bloccati l'uno dall'altro; Personalizzabile; Anello in titanio

Eaton Moeller® series M22 Position pushbutton, RMQ-Titan, Actuators non-flush, momentary, 4-fold, opposing pushbuttons mechanically interlocked, selectable, individual facility for inscription, Bezel: titanium

Pulsante di posizione, Gamma prodotti: RMQ-Titan, Unità singola, Design: Attuatori momentanei non a filo, Descrizione: 4 pieghe, pulsanti contrapposti interbloccati meccanicamente, Piastra pulsante: selezionabile, Piastra pulsante singola per iscrizione, Grado di protezione: IP66, Cornice: titanio, Connessione SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontale: 55 x 55, Informazioni per l'ordine: Note sulla scritta personalizzata → Scheda tecnica, Ulteriori informazioni sul prodotto (link), Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pulsante da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series pulsante a 4 vie M22
Sigla catalogo
286340
Lunghezza/profondità del prodotto
55 mm
Altezza prodotto
32 mm
Larghezza prodotto
55 mm
Peso prodotto
0.022 kg
Certificazione/i
CSA-C22.2 No. 94-91
CSA-C22.2 No. 14-05
UL 508
IEC/EN 60947-5
CSA Class No.: 3211-03
VDE 0660
UL File No.: E29184
CSA
CE
CSA File No.: 012528
IEC/EN 60947
UL Category Control No.: NKCR
UL
DNV
GL
LR
Note catalogo
Note sulle iscrizioni personalizzate → Scheda tecnica, informazioni aggiuntive sul prodotto (link)
Codice modello
M22-DI4-*-*

Features & Functions

Colore ghiera frontale
Cromo
Materiale ghiera frontale
Termoplastico
Progettazione
Non a filo
Comando tradizionale
Caratteristiche
etichettato
Dotato di:
anello frontale
Funzioni
Pulsanti opposti con interblocco meccanico
Iscrizione
Possibilità di iscrizione individuale

General

Grado di protezione
NEMA 3R
NEMA 12
IP66
NEMA 4X
NEMA 13
Grado di protezione (lato anteriore)
IP66
NEMA 4X
Durata meccanica
200.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
3600 operazioni/h
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni anteriori: 55 x 55 mm
Tipo
Pulsante

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Forza di attivazione
5 N
Colore attuatore
Altro
Funzione attuatore
tattile
instabile

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 286340 Apparecchi elettrici a bassa tensione (EC000221)
Caratteristica Valore
colore del pulsante (EF000190) altro
numero di punti di comando (EF001372) 4
tipo di lente (EF006253) tondo
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
forma del pulsante (EF001546) piatto
adatto per illuminazione (EF001142) No
con copertura protettiva (EF005500) No
etichettato (EF001537) Sì
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) Sì
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) cromo
grado di protezione (IP), lato frontale (EF003118) IP66
indice di protezione (NEMA), lato frontale (EF011961) 4X

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DI4-*-* Y7-286340 286340 EN_289241.pdf 3 Mbytes M22-DI4-*-* Y7-286340 286340 EN_289241.pdf
