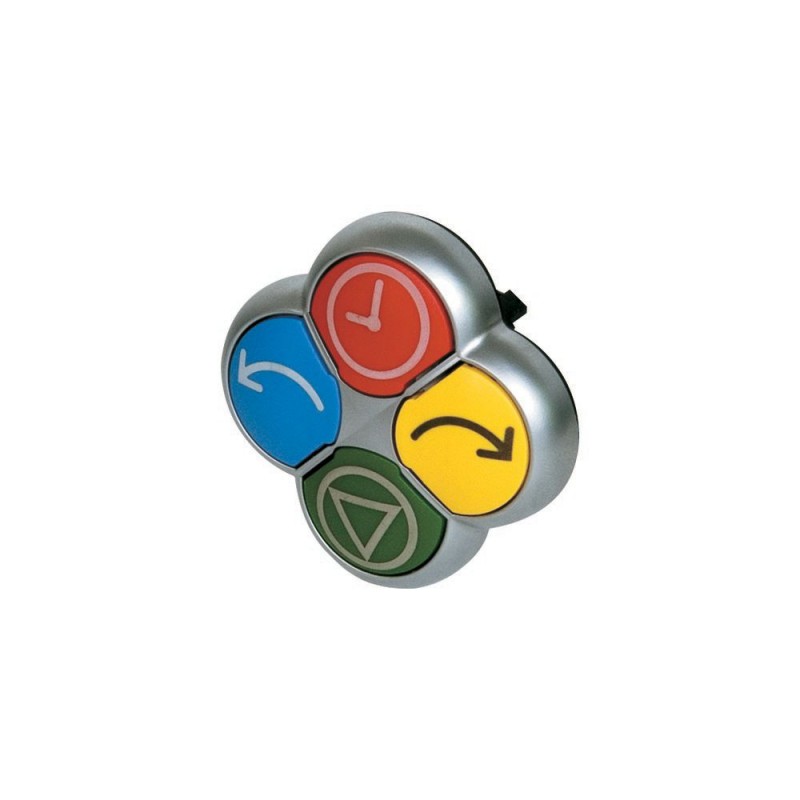

M22-DI4-*-* 286340 Y7-286340 EATON ELECTRIC Bouton-poussoir 4 positions, à rappel, inscription possible, ver.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

M22-DI4-*-* 286340 Y7-286340 EATON ELECTRIC Bouton-poussoir 4 positions, à rappel, inscription possible, ver..

M22-DI4-*-*

286340

Y7-286340

EATON-MOELLER

Bouton-poussoir 4 positions, à rappel, inscription possible, verrouillé, titan

Bouton-poussoir 4 positions; 22 mm; Retour; Boutons-poussoirs opposés bloqués les uns des autres; Personnalisable; Anneau en titane

Eaton Moeller® series M22 Position pushbutton, RMQ-Titan, Actuators non-flush, momentary, 4-fold, opposing pushbuttons mechanically interlocked, selectable, individual facility for inscription, Bezel: titanium

Bouton-poussoir de position, Gamme de produits : RMQ-Titan, Unité unique, Design : Actionneurs non encastrés, momentanés, Description : 4 sorties, boutons-poussoirs opposés verrouillés mécaniquement, Plaque de boutonnière sélectionnable, Plaque de bouton individuelle pour l’inscription, Degré de protection : IP66, Lunette : titane, Connexion à SmartWire-DT : oui, avec connexions SWD-RMQ, Dimensions de la face : 55 x 55, Informations de commande : Notes sur l’inscription personnalisée → Fiche technique, informations supplémentaires sur le produit (liens), Normes : IEC/EN 60947, VDE 0660

Plus de détails


Appareillage industriel basse tension > Tête de bouton

Moyens de contrôle et de signalisation

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Nom du produit
Bouton-poussoir 4 voies M22 Moeller® series Eaton
Numéro de catalogue
286340
Code de modèle
M22-DI4-*-*
Longueur du produit
55 mm
Hauteur du produit
32 mm
Largeur du produit
55 mm
Poids du produit
0.022 kg
Certifications
CSA-C22.2 No. 94-91
CSA-C22.2 No. 14-05
UL 508
IEC/EN 60947-5
CSA Class No.: 3211-03
VDE 0660
UL File No.: E29184
CSA
CE
CSA File No.: 012528
IEC/EN 60947
UL Category Control No.: NKCR
UL
DNV
GL
LR
Notes de catalogue
Remarques sur l’inscription personnalisée → Fiche technique, informations supplémentaires sur le produit (liens)

Features & Functions

Couleur de la collerette
Chromé
Matériau de la collerette
Plastique
Forme
Non encastré
Classique
Fonction
étiqueté
Équipé de :
bague frontale
Fonctions
Boutons-poussoirs opposés avec verrouillage mécanique
Inscription
Inscription individuelle possible

General

Degré de protection
NEMA 3R
NEMA 12
IP66
NEMA 4X
NEMA 13
Degré de protection (face avant)
IP66
NEMA 4X
Longévité mécanique
200.000 manœuvres
Diamètre d'ouverture
22.5 mm
Fréquence de fonctionnement
3600 manœuvres/h
Catégorie de produit
RMQ-Titan
Taille
Dimensions avant : 55 x 55 mm
Type
Bouton-poussoir

Ambient conditions, mechanical

Position de montage
Selon besoin
Résistance aux chocs
30 g, Mécanique, selon IEC/EN 60068-2-27, Choc sinusoïdal 11 ms
Mécanique, selon IEC/EN 60068-2-27

Climatic environmental conditions

Température ambiante de fonctionnement - min.
-25 °C
Température ambiante de fonctionnement - max.
70 °C
Résistance climatique
Exposition à l'humidité, cyclique, conformément à la norme CEI 60068-2-30
Exposition à l'humidité en continu, conformément à la norme CEI 60068-2-78

Communication

Connexion au module SmartWire-DT
Avec interfaces SWD-RMQ
Oui

Actuator

Force de manœuvre
5 N
Couleur d'actionneur
Autre
Fonction de l’actionneur
Fonction touche
à rappel

Contacts

Force de manœuvre positive d'ouverture min.
0 N

Design verification

Dissipation thermique du matériel, Pvid en fonction du courant
0 W
Capacité de dissipation thermique Pdiss
0 W
Dissipation thermique par pôle, en fonction du courant Pvid
0 W
Courant assigné d'emploi pour la dissipation thermique indiquée (In)
0 A
Dissipation thermique statique, indépendante du courant Pvs
0 W
10.2.2 Résistance à la corrosion
Répond aux exigences de la norme du produit.
10.2.3.1 Vérification Résistance Stabilité thermique des boîtiers
Répond aux exigences de la norme du produit.
10.2.3.2 Vérification Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2.3.3 Résist. mat. isol. à chaleur excep. suite à effets élec. internes
Répond aux exigences de la norme du produit.
10.2.4 Résistance aux UV
Sur demande
10.2.5 Levage
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
Répond aux exigences de la norme du produit.
10.3 Degré de protection des assemblages
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Répond aux exigences de la norme du produit.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Relève de la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Relève de la responsabilité du tableautier.
10.9.2 Tension de tenue à fréquence industrielle
Relève de la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
Relève de la responsabilité du tableautier.
10.9.4 Test de boîtiers en matière isolante
Relève de la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.12 Compatibilité électromagnétique
Relève de la responsabilité du tableautier. Les spécifications concernant l'appareillage doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

ETIM for 286340 Appareillage industriel basse tension (EC000221)
Caractéristique Valeur
Couleur du bouton (EF000190) Autre
Nombre de postes de commande (EF001372) 4
Type de lentille (EF006253) Rond
Diamètre de trou (EF000079) 22.5 mm
Largeur de l'ouverture (EF004565) 0 mm
Hauteur de l'ouverture (EF004778) 0 mm
Type de bouton (EF001546) Plat
Adapté à l'éclairage (EF001142) Non
Avec couvercle de protection (EF005500) Non
Étiqueté (EF001537) Oui
Fonction de commutation encliquetable (EF007447) Non
À rappel (EF001407) Oui
Avec bague frontale (EF006014) Oui
Matériau de la bague frontale (EF005972) Plastique
Couleur de bague frontale (EF002429) Chrome
Classe de protection (IP), face avant (EF003118) IP66
Type de protection NEMA, frontale (EF011961) 4X

Datasheet - PDF

▲
Titre: Taille: Type:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DI4-*-* Y7-286340 286340 EN_289241.pdf 3 Mbytes M22-DI4-*-* Y7-286340 286340 EN_289241.pdf
