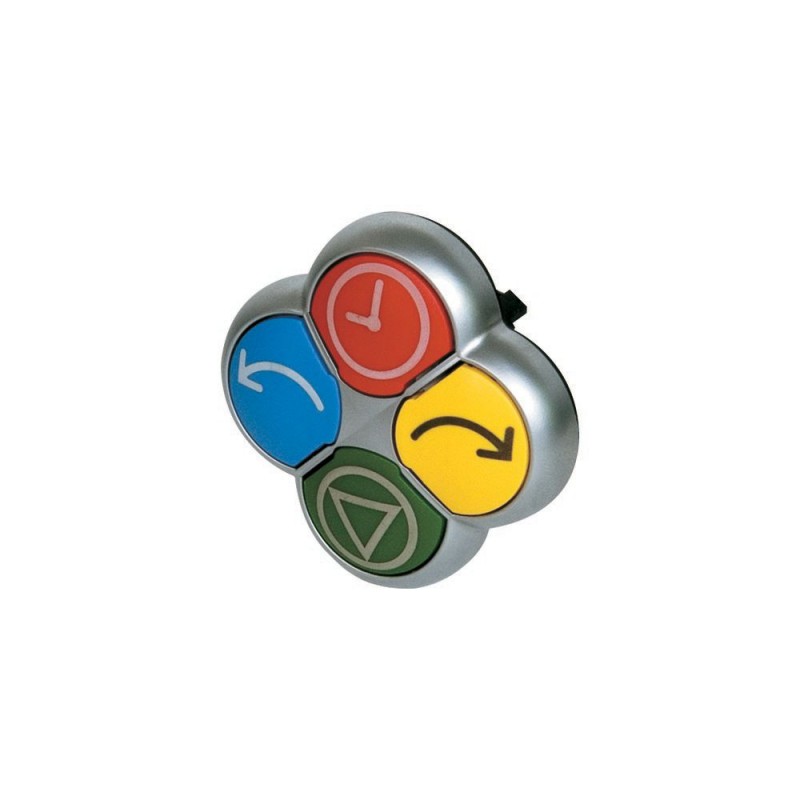

M22-DI4-*-* 286340 Y7-286340 EATON ELECTRIC Pulsador 4 posiciones 22 mm Retorno Pulsadores opuestos bloquead.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

M22-DI4-*-* 286340 Y7-286340 EATON ELECTRIC Pulsador 4 posiciones 22 mm Retorno Pulsadores opuestos bloquead..

M22-DI4-*-*

286340

Y7-286340

EATON-MOELLER

Pulsador 4 posiciones, 22 mm, Retorno, Pulsadores opuestos bloqueados

Eaton Moeller® series M22 Position pushbutton, RMQ-Titan, Actuators non-flush, momentary, 4-fold, opposing pushbuttons mechanically interlocked, selectable, individual facility for inscription, Bezel: titanium

Pulsador de posición, Gama de productos: RMQ-Titan, Unidad individual, Diseño: Actuadores no enrasados, momentáneos, Descripción: 4 pliegues, pulsadores opuestos enclavados mecánicamente, Placa de botón: seleccionable, Placa de botón individual para la inscripción, Grado de protección: IP66, Bisel: titanio, Conexión a SmartWire-DT: sí, con conexiones SWD-RMQ, Dimensiones frontales: 55 x 55, Información para pedidos: Notas sobre la inscripción personalizada → Hoja de datos, información adicional del producto (enlaces), Normas: IEC/EN 60947, VDE 0660

Más detalles


Componentes industriales de baja tensión > Elemento frontal para pulsador

Auxiliares de mando y señalización

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este articulo está restringido. Por favor, solicítenos presupuesto para que comprobemos si existen unidades disponibles o le ofrezcamos una alternativa de producto.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Pulsador de 4 vías M22 de la serie Moeller® de Eaton
N.º de catálogo
286340
Longitud/profundidad de producto
55 mm
Altura del producto
32 mm
Anchura del producto
55 mm
Peso del producto
0.022 kg
Certificación(es)
CSA-C22.2 No. 94-91
CSA-C22.2 No. 14-05
UL 508
IEC/EN 60947-5
CSA Class No.: 3211-03
VDE 0660
UL File No.: E29184
CSA
CE
CSA File No.: 012528
IEC/EN 60947
UL Category Control No.: NKCR
UL
DNV
GL
LR
Notas del catálogo
Notas sobre la rotulación personalizada → Ficha técnica, información adicional del producto (enlaces)
Código de modelo
M22-DI4-*-*

Features & Functions

Color del anillo frontal
Cromo
Material del anillo frontal
Plástico
Diseño
Saliente
Clásico
Características
Etiquetado
Equipado con:
Anillo frontal
Funciones
Pulsadores opuestos, enclavados mecánicamente
Rotulación
Rotulable individualmente

General

Grado de protección
NEMA 3R
NEMA 12
IP66
NEMA 4X
NEMA 13
Grado de protección (frontal)
IP66
NEMA 4X
Vida útil, mecánica
200 000 operaciones
Diámetro de apertura
22.5 mm
Frecuencia de maniobra
3600 Maniobras/hora
Categoría del producto
RMQ-Titan
Tamaño
Dimensiones frontales: 55 x 55 mm
Tipo
Pulsador

Ambient conditions, mechanical

Posición de montaje
Según se requiera
Resistencia a impactos
30 g, mecánico, según IEC/EN 60068-2-27, choque sinusoidal 11 ms
Mecánica, según IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento - máx.
70 °C
Resistencia climática
Calor húmedo, cíclico, según IEC 60068-2-30
Calor húmedo, constante, según IEC 60068-2-78

Communication

Conexión a SmartWire-DT
Con conexiones SWD-RMQ
Sí

Actuator

Fuerza de accionamiento
5 N
Color de actuador
Otro
Función de accionador
Función con retorno
Con retorno

Contacts

Fuerza para maniobra positiva de apertura - mín.
0 N

Design verification

Disipación térmica del equipo, dependiente de la corriente Pvid
0 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0 W
Corriente asignada de empleo para disipación térmica específica (Entrada)
0 A
Disipación térmica estática, no dependiente de la corriente Pvs
0 W
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Por favor pregunte
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
10.10 Aumento de la temperatura
No se aplica.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).

ETIM for 286340 Interruptores de baja tensión (EC000221)
Característica Valor
Color del botón (EF000190) Otros
Número de puestos de mando (EF001372) 4
Diseño de la lente (EF006253) Redondo
Diámetro del orificio (EF000079) 22.5 mm
Anchura de apertura (EF004565) 0 mm
Altura de la abertura (EF004778) 0 mm
Tipo de botón (EF001546) Plano
Apto para iluminación (EF001142) No
Con funda de protección (EF005500) No
Etiquetado (EF001537) Sí
Función de cambio de enclavamiento (EF007447) No
Táctil (EF001407) Sí
Con anillo central (EF006014) Sí
Material del anillo frontal (EF005972) Plástico
Anillo frontal de color (EF002429) Cromo
Grado de protección (IP), frontal (EF003118) IP66
Grado de protección NEMA, parte frontal (EF011961) 4X

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-DI4-*-* Y7-286340 286340 EN_289241.pdf 3 Mbytes M22-DI4-*-* Y7-286340 286340 EN_289241.pdf
