Visualizza ingrandito

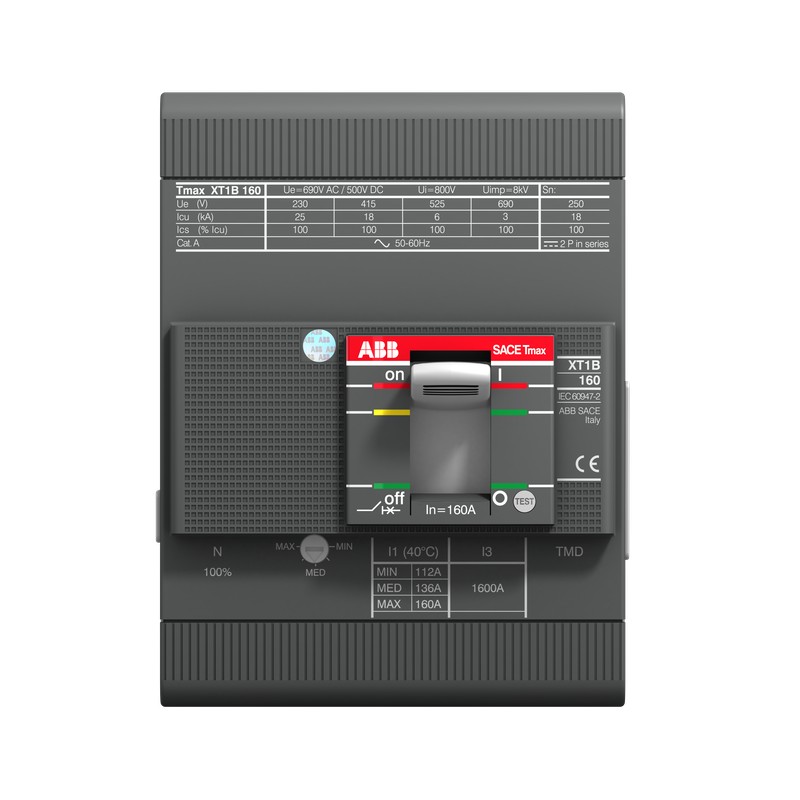

1SDA066812R1 ABB XT1B 160 TMD 25-450 4p FF
1SDA066812R1
ABB
XT1B 160 TMD 25-450 4p FF
XT1B160 TMD R25 Im450 4P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax" > XT1
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2347 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1890 |
| 9AKK108468A7793 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 8cb3ed1b-4dd2-4c55-a8f6-faabe7c2b9ad Italia (IT) |
| SCIP semplificato | 7f55227d-81b0-426c-b95d-87c224a5525b Spagna (ES) |
| f02605f6-fb0e-4e86-98af-0814a8d0ba70 Ungheria (HU) | |
| d0ab3184-a0e7-41a0-9c0f-b2936d10155f Belgio (BE) | |
| 83abee8b-5b8f-4dae-9018-3f08f8109dfe Germania (DE) | |
| c49eab37-57f8-4b6e-84c4-ef9413dd28c2 Danimarca (DK) | |
| 0b417151-96f3-4697-b26c-15be68f6f56b Svezia (SE) | |
| a733aefb-7fc4-4b91-aaf8-0cfa9038a88d Croazia (HR) | |
| c70822c6-3b77-41dc-9438-f29d72d6261c Germania (DE) | |
| 35f94476-ae3c-4f8f-a673-1e1004524daf Germania (DE) | |
| c55964cb-9eba-4808-98b2-9558a3643a72 Repubblica Ceca (CZ) | |
| e4c49f80-81bb-456a-9545-3af28943ceae Francia (FR) | |
| 57858120-58a5-4f82-8b27-7242054e05d8 Polania (PL) | |
| 21eb8b7f-fbd0-44f2-afbe-65f5b5470087 Finlandia (FI) | |
| a656bff7-6b0a-4bcb-9873-06bcc001c424 Paesi Bassi (Olanda) (NL) | |
| 85de621d-acc3-4fb3-852b-4537b886822d Norvegia (NO) | |
| e422f81e-d870-43eb-af88-077488e3c5bc Svezia (SE) | |
| 56123d5f-2c84-40b7-8116-79fa14e412d7 Bulgaria (BG) | |
| 1e925491-bad4-4cda-8f75-8d0f91c758c8 Portogallo (PT) | |
| dd28347b-5e19-4326-831a-d3757956d536 Germania (DE) | |
| 7b88bc6a-b066-4793-9f9d-993f2163e806 Polania (PL) | |
| 0cc592fd-cdbe-4e10-aa1d-7efffb9d65e6 Germania (DE) | |
| b29ab876-8a3d-4ccc-9943-c92002afdb31 Francia (FR) | |
| 8ac237d2-0f40-437a-9c46-6cd5a1142107 Grecia (GR) | |
| 06173978-d35f-4fd9-ad70-2c549716b779 Polania (PL) | |
| c1baa18a-7f83-4a85-9554-4483bebe4720 Ungheria (HU) | |
| ba8fae24-e97e-45ec-a566-c60a2adc74b4 Estonia (EE) | |
| af8d3bdb-26fb-4075-847f-2b2d365fc2f8 Belgio (BE) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT1BE4025AFF000XXX |
| E-Number (Finland) | 3640505 |
| EAN | 8015644007195 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 101.6 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 1.4 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 128 mm |
| Altezza imballo livello 1 | 135 mm |
| Profondità imballo livello 1 | 143 mm |
| Peso lordo imballo livello 1 | 1.424 kg |
| EAN imballo livello 1 | 8015644007195 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 45.5 ... 80 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 4 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 25 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 450 A |
| Tensione nominale di isolamento (Ui) | 800 V |
| Tensione nominale di funzionamento | 690 V AC |
| 500 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 25 kA |
| (230 V AC) 25 kA | |
| (240 V AC) 25 kA | |
| (380 V AC) 18 kA | |
| (415 V AC) 18 kA | |
| (440 V AC) 11.25 kA | |
| (500 V AC) 8 kA | |
| (525 V AC) 6 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2 Poli in Serie 18 kA | |
| (500 V DC) 3 Poli in Serie 18 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 25 kA |
| (230 V AC) 25 kA | |
| (240 V AC) 25 kA | |
| (380 V AC) 18 kA | |
| (415 V AC) 18 kA | |
| (440 V AC) 15 kA | |
| (500 V AC) 8 kA | |
| (525 V AC) 6 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2 Poli in Serie 18 kA | |
| (500 V DC) 3 Poli in Serie 18 kA | |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Cacciavite raccomandato | Circuito Principale M6 |
| Sgancio | TMD |
| Tipo di sgancio | TM |
| Campo di impostazione | 17.5...25 A |
| Livello di prestazioni in cortocircuito | B |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT1 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0080 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5532 |
| Certificato GL | 1SDL000163R0103 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000719R0100 |
| Disegni meccanici | 1SDH000719R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000719R0001 |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| XT1B 160 TMD 25-450 4p F F - ABB - XT1B160 - 1SDA066812R1 | 89 Kbytes |
|
| XT1B160 1SDA066812R1 ABB XT1B 160 TMD 25-450 4p FF | 67 Kbytes |
|
