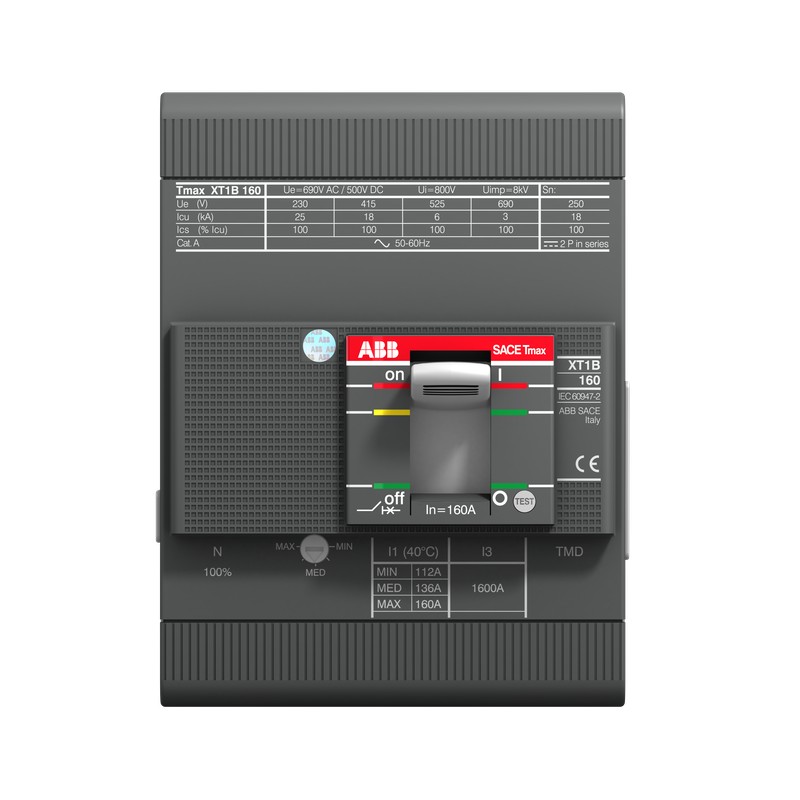

1SDA066812R1 ABB XT1B160 TMD R25 Im450 4P F F
1SDA066812R1
ABB
XT1B160 TMD R25 Im450 4P F F
XT1B 160 TMD 25-450 4p F F
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Caja moldeada "Isomax-Tmax" > XT1
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Yes |
| Circular Value | |
| Principios de diseño circular Tasa de reciclabilidad | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Instrucciones para el final de la vida | 9AKK108468A2347 |
| Grupo Objetivo de Residuos a Vertedero | UL 2799 Zero Waste To Landfill Validation available |
| Ley de Control de Sustancias Tóxicas - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Declaración Ambiental de Producto - EPD | 9AKK108468A1890 |
| 9AKK108468A7793 | |
| Ambiente | |
| Información medioambiental | 9AKK108467A6707 |
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 8cb3ed1b-4dd2-4c55-a8f6-faabe7c2b9ad Italy (IT) |
| SCIP simplificado | 7f55227d-81b0-426c-b95d-87c224a5525b Spain (ES) |
| f02605f6-fb0e-4e86-98af-0814a8d0ba70 Hungary (HU) | |
| d0ab3184-a0e7-41a0-9c0f-b2936d10155f Belgium (BE) | |
| 83abee8b-5b8f-4dae-9018-3f08f8109dfe Germany (DE) | |
| c49eab37-57f8-4b6e-84c4-ef9413dd28c2 Denmark (DK) | |
| 0b417151-96f3-4697-b26c-15be68f6f56b Sweden (SE) | |
| a733aefb-7fc4-4b91-aaf8-0cfa9038a88d Croatia (HR) | |
| c70822c6-3b77-41dc-9438-f29d72d6261c Germany (DE) | |
| 35f94476-ae3c-4f8f-a673-1e1004524daf Germany (DE) | |
| c55964cb-9eba-4808-98b2-9558a3643a72 Czech Republic (CZ) | |
| e4c49f80-81bb-456a-9545-3af28943ceae France (FR) | |
| 57858120-58a5-4f82-8b27-7242054e05d8 Poland (PL) | |
| 21eb8b7f-fbd0-44f2-afbe-65f5b5470087 Finland (FI) | |
| a656bff7-6b0a-4bcb-9873-06bcc001c424 Netherlands (NL) | |
| 85de621d-acc3-4fb3-852b-4537b886822d Norway (NO) | |
| e422f81e-d870-43eb-af88-077488e3c5bc Sweden (SE) | |
| 56123d5f-2c84-40b7-8116-79fa14e412d7 Bulgaria (BG) | |
| 1e925491-bad4-4cda-8f75-8d0f91c758c8 Portugal (PT) | |
| dd28347b-5e19-4326-831a-d3757956d536 Germany (DE) | |
| 7b88bc6a-b066-4793-9f9d-993f2163e806 Poland (PL) | |
| 0cc592fd-cdbe-4e10-aa1d-7efffb9d65e6 Germany (DE) | |
| b29ab876-8a3d-4ccc-9943-c92002afdb31 France (FR) | |
| 8ac237d2-0f40-437a-9c46-6cd5a1142107 Greece (GR) | |
| 06173978-d35f-4fd9-ad70-2c549716b779 Poland (PL) | |
| c1baa18a-7f83-4a85-9554-4483bebe4720 Hungary (HU) | |
| ba8fae24-e97e-45ec-a566-c60a2adc74b4 Estonia (EE) | |
| af8d3bdb-26fb-4075-847f-2b2d365fc2f8 Belgium (BE) | |
| Clasificación | |
| Código de pedido EE.UU. y Canadá | XT1BE4025AFF000XXX |
| Número E (Finlandia) | 3640505 |
| EAN | 8015644007195 |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 101.6 mm |
| Alto del producto | 130 mm |
| Largo del product | 70 mm |
| Peso del product | 1.4 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | box 1 piece |
| Embalaje Nivel 1 Ancho | 128 mm |
| Embalaje Nivel 1 Alto | 135 mm |
| Embalaje Nivel 1 Largo | 143 mm |
| Embalaje Nivel 1 Peso | 1.424 kg |
| Embalaje Nivel 1 EAN | 8015644007195 |
| Información Adicional | |
| Tipo de disyuntor a asociar | Power Distribution |
| Capacidad de conexión del circuito principal | Busbar 45.5 ... 80 mm² |
| Tipo actual | AC/DC |
| Durabilidad eléctrica | 120 cycles per hour |
| 8000 cycle | |
| Durabilidad mecánica | 240 cycles per hour |
| 25000 cycle | |
| Número de polos | 4 |
| Hora de apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Orden múltiple | 1 piece |
| Pérdida de potencia | at Rated Operating Conditions per Pole 2 W |
| Tipo de producto principal | SACE Tmax XT |
| Nombre del producto | Moulded Case Circuit Breaker |
| Tipo de producto | Automatic Circuit Breaker |
| Corriente nominal (In) | 25 A |
| Frecuencia nominal (f) | 50 / 60 Hz |
| Tensión nominal (Ur) | 690 V |
| Tensión nominal soportada por impulsos (Uimp) | 8 kV |
| Ajuste de la corriente de cortocircuito instantánea nominal (Ii) | 450 A |
| Tensión nominal de aislamiento (Ui) | 800 V |
| Tensión nominal de operación | 690 V AC |
| 500 V DC | |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 25 kA |
| (230 V AC) 25 kA | |
| (240 V AC) 25 kA | |
| (380 V AC) 18 kA | |
| (415 V AC) 18 kA | |
| (440 V AC) 11.25 kA | |
| (500 V AC) 8 kA | |
| (525 V AC) 6 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2 Poles in Series 18 kA | |
| (500 V DC) 3 Poles in Series 18 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 25 kA |
| (230 V AC) 25 kA | |
| (240 V AC) 25 kA | |
| (380 V AC) 18 kA | |
| (415 V AC) 18 kA | |
| (440 V AC) 15 kA | |
| (500 V AC) 8 kA | |
| (525 V AC) 6 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2 Poles in Series 18 kA | |
| (500 V DC) 3 Poles in Series 18 kA | |
| Corriente nominal ininterrumpida (Iu) | 160 A |
| Destornillador recomendado | Main Circuit M6 |
| Liberar | TMD |
| Tipo de desbloqueo | TM |
| Rango de ajuste | 17.5...25 A |
| Nivel de rendimiento de cortocircuito | B |
| Normas | IEC60947-2 |
| Subtipo | XT1 |
| Tipo de conexión del terminal | Front |
| Tipo de terminal | Bolt |
| Par de apriete | 6 N·m |
| Versión | F |
| Dibujo dimensional CAD | 1SDH001295R0080 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado ATEX | No certification needed |
| Ficha técnica, información técnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Declaración de conformidad - CE | 9AKK106713A5532 |
| Certificado GL | 1SDL000163R0103 |
| Certificado LR | 1SDL000163R0100 |
| Certificado UL | No certification needed |
| Certificado VDE | No certification needed |
| Diagrama de dimensiones | 1SDH000719R0100 |
| Dibujos mecánicos | 1SDH000719R0100 |
| Diagrama de cableado | 1SDM000068R0001 |
| Instrucciones y manuales | 1SDH000719R0001 |
| Clasificaciones | |
| ETIM 7 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Código de clasificación de objetos | Q |
| Categoría RAEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Clase electrónica | V11.1 : 27370409 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO TMAX XT ES.pdf | 62 Mbytes |
|
| XT1B160 TMD R25 Im450 4P F F - ABB - XT1B160 - 1SDA066812R1 | 89 Kbytes |
|
| XT1B160 1SDA066812R1 ABB XT1B160 TMD R25 Im450 4P F F | 68 Kbytes |
|
