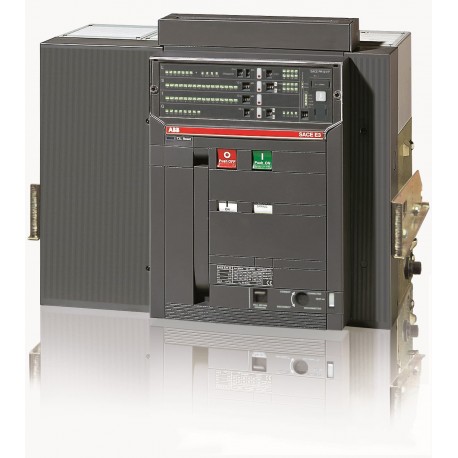

1SDA056393R1 ABB E3H 1250 PR121/P-LSI In 1250A 4p W MP
1SDA056393R1
ABB
E3H 1250 PR121/P-LSI In=1250A 4p W MP
E3H1250 PR121/P LSI 4P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E3
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | e3d9d072-a7d2-418c-981f-19f9d328f8b9 Italia (IT) |
| SCIP semplificato | 2dbcd25a-45e9-4d6e-9a19-42a5c3b2aec5 Polania (PL) |
| 46ef68f8-03b2-445f-be55-971b8857f4c2 Belgio (BE) | |
| 31996ba0-930e-4c2c-9250-efa7784c88d3 Germania (DE) | |
| 8b4662b8-ba23-4fa4-a495-7aa30ffd7dc8 Svezia (SE) | |
| 824bbdfb-265a-450f-9ebf-5ab45ea8b452 Germania (DE) | |
| f13b16d6-a8b4-4f30-b98f-956a81ecb02f Ungheria (HU) | |
| a879a7d6-bf54-4d6e-b9b8-acdd91c2a36a Francia (FR) | |
| d918e53e-df49-41a6-8587-79aaf818f0fb Spagna (ES) | |
| cdd46b91-84ae-4e6e-bf6a-9ca2ba09fbb6 Repubblica Ceca (CZ) | |
| 91e244e7-6333-4883-b239-5a233ff97ecc Croazia (HR) | |
| 8442cab1-e482-4764-ab47-6fa158051057 Polania (PL) | |
| 4934ba4f-28dd-484e-8e64-f4afe0dea634 Paesi Bassi (Olanda) (NL) | |
| 735450ed-3d29-4145-99e1-0c430e7c6cab Ungheria (HU) | |
| 7af9964d-1cc0-4531-b9f8-5a365cecae07 Portogallo (PT) | |
| 7aaac4ec-7d66-4a0a-904d-c60b23a70d80 Grecia (GR) | |
| 223617d6-03da-45e8-935c-a259f2a07d15 Estonia (EE) | |
| e2ee8d7b-c044-429b-ae37-7c71572aa9f1 Francia (FR) | |
| 9ac10248-666e-4b84-a3aa-85577d03f17d Polania (PL) | |
| 2e2ff34c-2e74-4b4e-aa3d-d5996b2cfbbb Svezia (SE) | |
| 221948c7-bf69-46ae-82a2-4d838c9a7b20 Bulgaria (BG) | |
| 68b01b55-da46-4368-893a-85f4217295ff Germania (DE) | |
| 30928c7a-852f-4b53-bf62-ade76082f2e5 Belgio (BE) | |
| ee478b51-0443-4100-8486-53d8513c2a10 Danimarca (DK) | |
| c0201653-2604-44ae-b5dc-38d8e642f31c Germania (DE) | |
| 31d6c4d4-abcc-40f4-a4bc-beb855804506 Finlandia (FI) | |
| 16e3139a-2491-42f6-bec4-d88006caf5a5 Germania (DE) | |
| 78e53097-420d-497e-9dbe-353e66d7bfc7 Norvegia (NO) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644577339 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 558 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 81 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 96 kg |
| EAN imballo livello 1 | 8015644577339 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 12000 ciclo (i) |
| Ue = 500 ... 690 V 12000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 90 W |
| Corrente nominale (In) | 1250 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1250 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 65 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E3 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0015 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E3H 1250 PR121/P-LSI In1250A 4p W MP - ABB - E3H1250 - 1SDA056393R1 | 90 Kbytes |
|
| E3H1250 1SDA056393R1 ABB E3H 1250 PR121/P-LSI In 1250A 4p W MP | 74 Kbytes |
|
