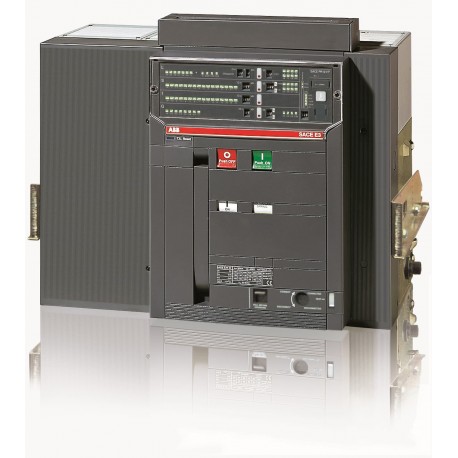

1SDA056393R1 ABB E3H1250 PR121/P LSI 4P W MP
1SDA056393R1
ABB
E3H1250 PR121/P LSI 4P W MP
E3H 1250 PR121/P-LSI In=1250A 4p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Bastidor "Megamax-Emax" > E3
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | e3d9d072-a7d2-418c-981f-19f9d328f8b9 Italy |
| SCIP simplificado | 2dbcd25a-45e9-4d6e-9a19-42a5c3b2aec5 Poland |
| 46ef68f8-03b2-445f-be55-971b8857f4c2 Belgium | |
| 31996ba0-930e-4c2c-9250-efa7784c88d3 Germany | |
| 8b4662b8-ba23-4fa4-a495-7aa30ffd7dc8 Sweden | |
| 824bbdfb-265a-450f-9ebf-5ab45ea8b452 Germany | |
| f13b16d6-a8b4-4f30-b98f-956a81ecb02f Hungary | |
| a879a7d6-bf54-4d6e-b9b8-acdd91c2a36a France | |
| d918e53e-df49-41a6-8587-79aaf818f0fb Spain | |
| cdd46b91-84ae-4e6e-bf6a-9ca2ba09fbb6 Czech Republic | |
| 91e244e7-6333-4883-b239-5a233ff97ecc Croatia | |
| 8442cab1-e482-4764-ab47-6fa158051057 Poland | |
| 4934ba4f-28dd-484e-8e64-f4afe0dea634 Netherlands | |
| 735450ed-3d29-4145-99e1-0c430e7c6cab Hungary | |
| 7af9964d-1cc0-4531-b9f8-5a365cecae07 Portugal | |
| 7aaac4ec-7d66-4a0a-904d-c60b23a70d80 Greece | |
| 223617d6-03da-45e8-935c-a259f2a07d15 Estonia | |
| e2ee8d7b-c044-429b-ae37-7c71572aa9f1 France | |
| 9ac10248-666e-4b84-a3aa-85577d03f17d Poland | |
| 2e2ff34c-2e74-4b4e-aa3d-d5996b2cfbbb Sweden | |
| 221948c7-bf69-46ae-82a2-4d838c9a7b20 Bulgaria | |
| 68b01b55-da46-4368-893a-85f4217295ff Germany | |
| 30928c7a-852f-4b53-bf62-ade76082f2e5 Belgium | |
| ee478b51-0443-4100-8486-53d8513c2a10 Denmark | |
| c0201653-2604-44ae-b5dc-38d8e642f31c Germany | |
| 31d6c4d4-abcc-40f4-a4bc-beb855804506 Finland | |
| 16e3139a-2491-42f6-bec4-d88006caf5a5 Germany | |
| 78e53097-420d-497e-9dbe-353e66d7bfc7 Norway | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644577339 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 558 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 81 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 785 mm |
| Embalaje Nivel 1 Peso | 96 kg |
| Embalaje Nivel 1 EAN | 8015644577339 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 12000 cycle |
| Ue = 500 ... 690 V 12000 cycle | |
| 20 cycles per hour | |
| Durabilidad mecánica | 20000 cycle |
| 60 cycles per hour | |
| Número de polos | 4P |
| Pérdida de potencia | 90 W |
| Corriente nominal (In) | 1250 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1250 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 75 kA |
| durante 3 s 65 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corriente nominal ininterrumpida (Iu) | 1250 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSI |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | H |
| Normas | IEC |
| Subtipo | E3 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0015 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO EMAX 2 ES.pdf | 207 Mbytes |
|
| E3H1250 PR121/P LSI 4P W MP - ABB - E3H1250 - 1SDA056393R1 | 90 Kbytes |
|
| E3H1250 1SDA056393R1 ABB E3H1250 PR121/P LSI 4P W MP | 74 Kbytes |
|
