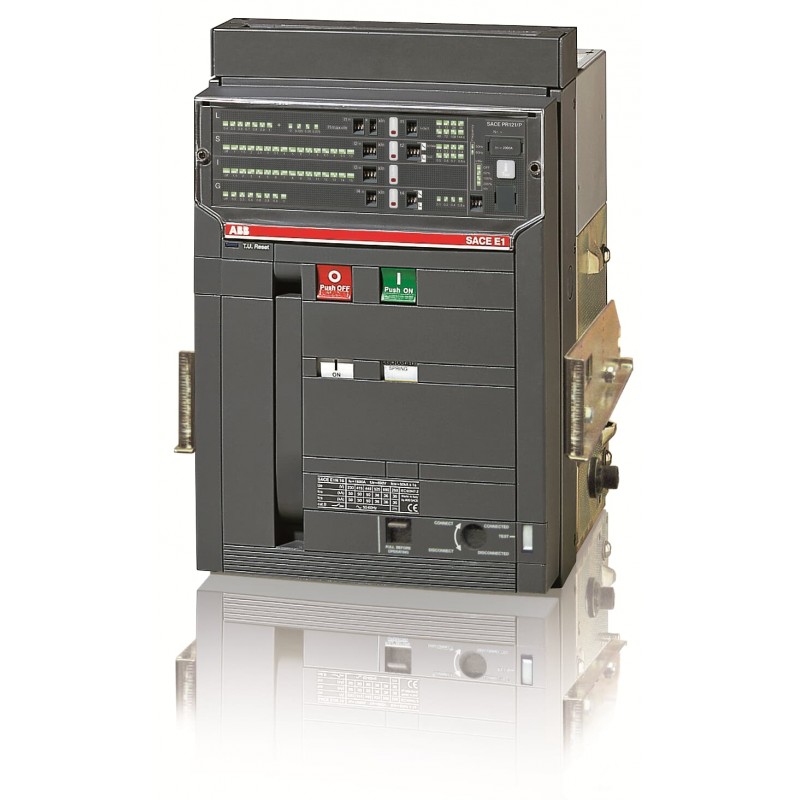

1SDA055778R1 ABB E1N 1600 PR121/P-LSIG In 1600A 3p W MP
1SDA055778R1
ABB
E1N 1600 PR121/P-LSIG In=1600A 3p W MP
E1N1600 PR121/P LSIG 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 6921ca82-33c9-4bc0-b4f1-0a603004a78c Italia (IT) |
| SCIP semplificato | 76c40539-1813-4247-a8d3-e4ccf744d408 Croazia (HR) |
| 035c87ab-261f-4a36-9a67-62f9c19af6ac Grecia (GR) | |
| 20fbd87e-cebd-49b4-bc29-7c9314b90f26 Belgio (BE) | |
| d1479d3e-c635-49e6-a900-ff8b786a6350 Germania (DE) | |
| a59f0f4d-3fe5-48e7-b48f-6c104f7dd397 Ungheria (HU) | |
| 0eac8ad1-3f89-4598-865d-6ea871252dc5 Spagna (ES) | |
| 9e4e8c0f-9910-4c98-98a1-359a35ba117c Francia (FR) | |
| 7906c18d-8032-4400-a4b7-72e94eeadce7 Germania (DE) | |
| e43de275-fcac-4855-8f6d-5a4e1061ed5c Svezia (SE) | |
| 7826c757-3f1a-46ce-ac70-7c26b47db5c0 Francia (FR) | |
| 506b4ccb-752b-46c0-8d2d-2d048664c54c Estonia (EE) | |
| 1b55fe58-6dc6-4ba5-8bab-0bd0fb77808f Svezia (SE) | |
| 043a9b32-b713-4543-9a8c-096f52887ece Germania (DE) | |
| 3ceb9af2-15f4-4977-9de5-cab639d217b1 Polania (PL) | |
| 52b0b8c2-7b54-41cb-9588-43a86278fdb6 Bulgaria (BG) | |
| 8e6bb5f0-2c58-41aa-abed-41e4798fe221 Polania (PL) | |
| eea99d86-8457-478e-ae9a-13069b7d98ff Finlandia (FI) | |
| 23f3a9c9-17fb-4d57-9ff2-07ab41b99523 Danimarca (DK) | |
| 1abd0f17-a704-43a4-af8e-fecef54e84f4 Norvegia (NO) | |
| 2fe204b6-4c2d-4ba2-95a9-a953ddf045ab Germania (DE) | |
| c9c69efa-419a-496c-9c90-aecfee6dbb20 Belgio (BE) | |
| 3310ee4c-677e-4541-a689-e554c64279ea Germania (DE) | |
| 6973c6fe-0cd6-442d-9b49-3c4409d7371d Repubblica Ceca (CZ) | |
| 4e11fb0b-9765-4efc-aff5-040295b057e4 Polania (PL) | |
| 42c1339d-a395-4f3b-be5a-2a5ea93774b7 Paesi Bassi (Olanda) (NL) | |
| e7ee8e45-65ca-47df-bfc4-1f21849d30cd Portogallo (PT) | |
| d2c86dbd-2e9c-4c52-986b-8e4d45dc1a7f Ungheria (HU) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644571184 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 324 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 44 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 55 kg |
| EAN imballo livello 1 | 8015644571184 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 10000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 378 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1600 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 50 kA |
| per 3 s 36 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E1 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0013 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E1N 1600 PR121/P-LSIG In1600A 3p W MP - ABB - E1N1600 - 1SDA055778R1 | 90 Kbytes |
|
| E1N1600 1SDA055778R1 ABB E1N 1600 PR121/P-LSIG In 1600A 3p W MP | 71 Kbytes |
|
