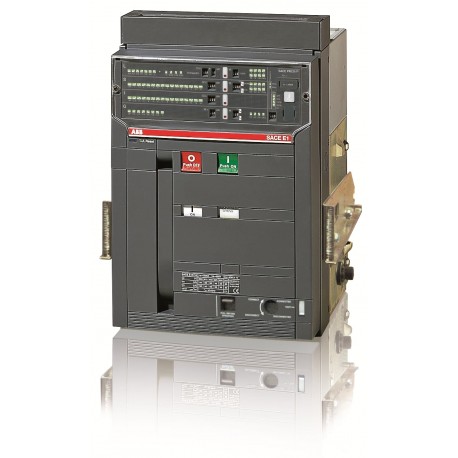

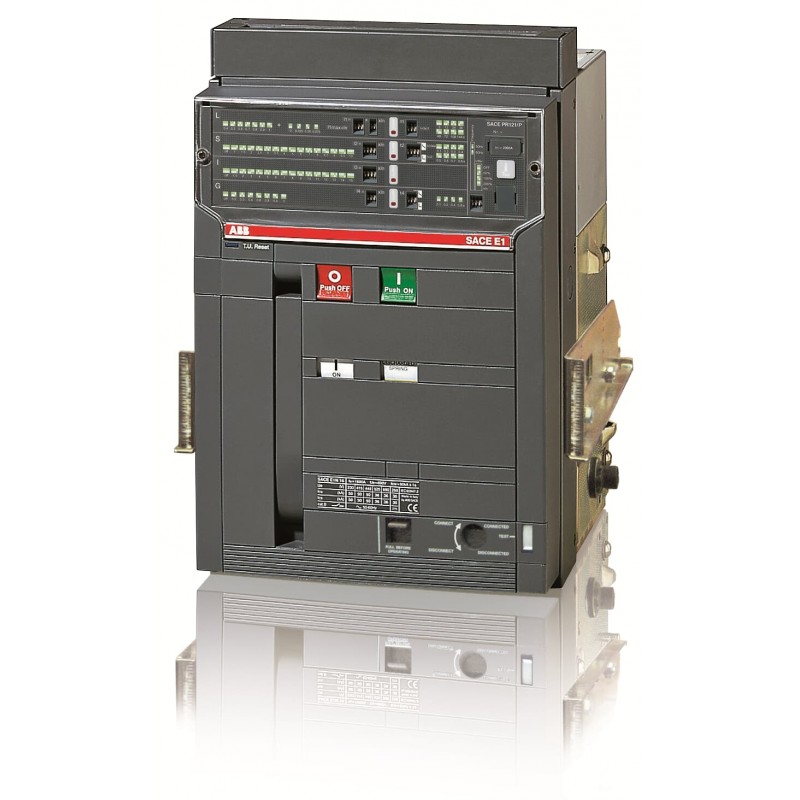

1SDA055778R1 ABB E1N1600 PR121/P LSIG 3P W MP
1SDA055778R1
ABB
E1N1600 PR121/P LSIG 3P W MP
E1N 1600 PR121/P-LSIG In=1600A 3p W MP
Componentes industriales de baja tensión > Interruptor para protección de transformadores, generadores y sistemas
Interruptores automáticos
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Declaración REACH | 9AKK108466A1425 |
| Información sobre RoHS | 9AKK108466A1424 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| Plantilla de notificación de minerales de conflicto (CMRT) | Document availability on demand |
| SCIP | 6921ca82-33c9-4bc0-b4f1-0a603004a78c Italy |
| SCIP simplificado | 76c40539-1813-4247-a8d3-e4ccf744d408 Croatia |
| 035c87ab-261f-4a36-9a67-62f9c19af6ac Greece | |
| 20fbd87e-cebd-49b4-bc29-7c9314b90f26 Belgium | |
| d1479d3e-c635-49e6-a900-ff8b786a6350 Germany | |
| a59f0f4d-3fe5-48e7-b48f-6c104f7dd397 Hungary | |
| 0eac8ad1-3f89-4598-865d-6ea871252dc5 Spain | |
| 9e4e8c0f-9910-4c98-98a1-359a35ba117c France | |
| 7906c18d-8032-4400-a4b7-72e94eeadce7 Germany | |
| e43de275-fcac-4855-8f6d-5a4e1061ed5c Sweden | |
| 7826c757-3f1a-46ce-ac70-7c26b47db5c0 France | |
| 506b4ccb-752b-46c0-8d2d-2d048664c54c Estonia | |
| 1b55fe58-6dc6-4ba5-8bab-0bd0fb77808f Sweden | |
| 043a9b32-b713-4543-9a8c-096f52887ece Germany | |
| 3ceb9af2-15f4-4977-9de5-cab639d217b1 Poland | |
| 52b0b8c2-7b54-41cb-9588-43a86278fdb6 Bulgaria | |
| 8e6bb5f0-2c58-41aa-abed-41e4798fe221 Poland | |
| eea99d86-8457-478e-ae9a-13069b7d98ff Finland | |
| 23f3a9c9-17fb-4d57-9ff2-07ab41b99523 Denmark | |
| 1abd0f17-a704-43a4-af8e-fecef54e84f4 Norway | |
| 2fe204b6-4c2d-4ba2-95a9-a953ddf045ab Germany | |
| c9c69efa-419a-496c-9c90-aecfee6dbb20 Belgium | |
| 3310ee4c-677e-4541-a689-e554c64279ea Germany | |
| 6973c6fe-0cd6-442d-9b49-3c4409d7371d Czech Republic | |
| 4e11fb0b-9765-4efc-aff5-040295b057e4 Poland | |
| 42c1339d-a395-4f3b-be5a-2a5ea93774b7 Netherlands | |
| e7ee8e45-65ca-47df-bfc4-1f21849d30cd Portugal | |
| d2c86dbd-2e9c-4c52-986b-8e4d45dc1a7f Hungary | |
| Ambiente | |
| Información medioambiental | 9AKK10103A6076 |
| Clasificación | |
| EAN | 8015644571184 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85362090 |
| Dimensiones | |
| Ancho del product | 324 mm |
| Alto del producto | 461 mm |
| Largo del product | 396.5 mm |
| Peso del product | 44 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | 1 pieza |
| Embalaje Nivel 1 Ancho | 515 mm |
| Embalaje Nivel 1 Alto | 600 mm |
| Embalaje Nivel 1 Largo | 515 mm |
| Embalaje Nivel 1 Peso | 55 kg |
| Embalaje Nivel 1 EAN | 8015644571184 |
| Información Adicional | |
| Tipo de producto principal | SACE Emax |
| Nombre del producto | Air Circuit Breaker |
| Tipo de producto | Air Circuit Breaker |
| Versión | W |
| Técnica | |
| Tipo actual | AC |
| Durabilidad eléctrica | Ue =< 440 V 10000 cycle |
| Ue = 500 ... 690 V 8000 cycle | |
| 30 cycles per hour | |
| Durabilidad mecánica | 25000 cycle |
| 60 cycles per hour | |
| Número de polos | 3P |
| Pérdida de potencia | 378 W |
| Corriente nominal (In) | 1600 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento (Ie) | 1600 A |
| Tensión nominal de operación | 690 V AC |
| Capacidad nominal de corte en cortocircuito en servicio (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 50 kA |
| durante 3 s 36 kA | |
| Capacidad nominal de corte en cortocircuito (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Corriente nominal ininterrumpida (Iu) | 1600 A |
| Tensión nominal (Ur) | 690 V |
| Liberar | PR121/P-LSIG |
| Tipo de desbloqueo | EL |
| Nivel de rendimiento de cortocircuito | N |
| Normas | IEC |
| Subtipo | E1 |
| Tipo de conexión del terminal | Disyuntores extraíbles |
| Certificados y Declaraciones (Número de Documento) | |
| Ficha técnica, información técnica | 1SDC200006D0209 |
| Declaración de conformidad - CE | 1SDL000165R0013 |
| Instrucciones y manuales | 1SDH000460R0005 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| UNSPSC | 39120000 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CAJA MOLDEADA TMAX XT.pdf | 62 Mbytes |
|
| E1N1600 PR121/P LSIG 3P W MP - ABB - E1N1600 - 1SDA055778R1 | 90 Kbytes |
|
| E1N1600 1SDA055778R1 ABB E1N1600 PR121/P LSIG 3P W MP | 71 Kbytes |
|
