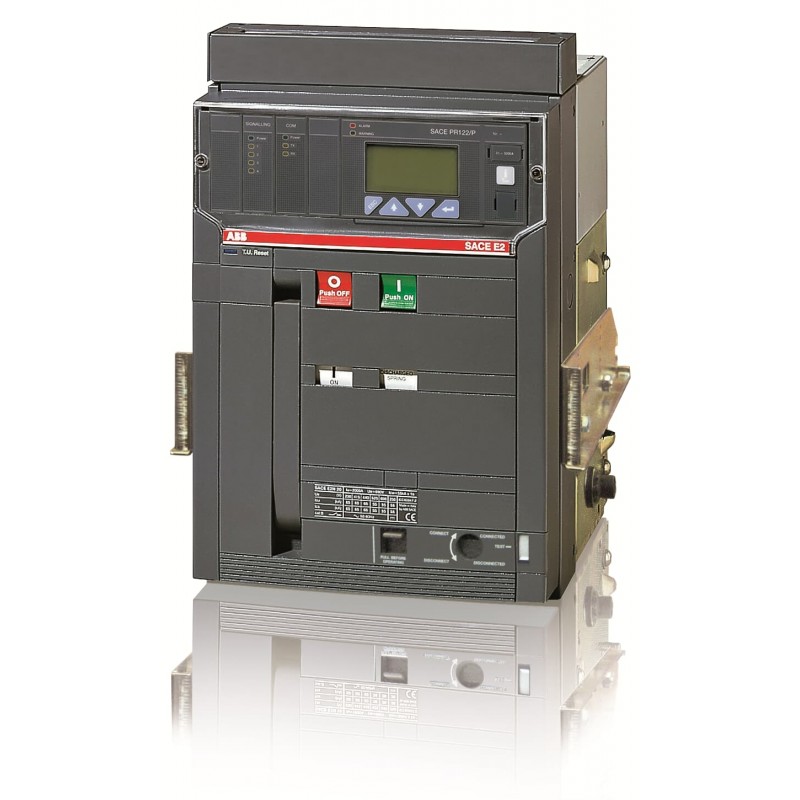

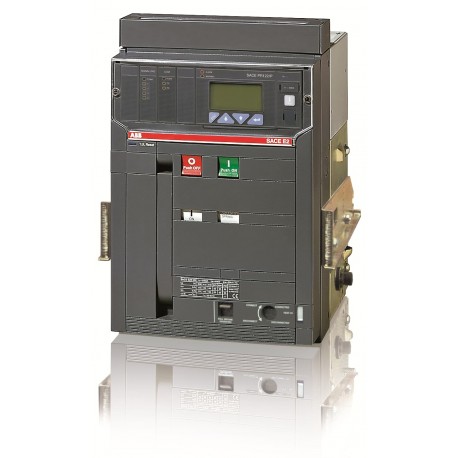

1SDA056004R1 ABB E2S 1600 PR122/P-LSI In 1600A 3p W MP
1SDA056004R1
ABB
E2S 1600 PR122/P-LSI In=1600A 3p W MP
E2S1600 PR122/P LSI 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 9cd1d44d-17ed-4ea1-a017-60f3981a15f8 Italia (IT) |
| SCIP semplificato | ae440568-2a79-43eb-82a5-8022bd2908a5 Polania (PL) |
| 762ef6c7-17ef-4081-b380-cd4d69d3550f Bulgaria (BG) | |
| dde8e9d3-e229-4d53-9b7f-fb98dd1b7ea1 Polania (PL) | |
| 80b076a0-5d7a-456d-8b14-4445edf86287 Paesi Bassi (Olanda) (NL) | |
| 638a8e10-aa51-429e-b66a-cc9d5479807e Repubblica Ceca (CZ) | |
| ea914e68-47ab-4371-82f0-2d82a2f29a97 Belgio (BE) | |
| b40eb25a-5ab2-4a35-ae47-29033618cd49 Germania (DE) | |
| 0c9264b3-603b-4e85-b0a5-e1dbe4094a41 Danimarca (DK) | |
| 9e75d7fd-bac7-49c9-a2c5-42fd4bceb28d Croazia (HR) | |
| b4df8107-c1dc-4a31-9aba-5415a4aabacd Germania (DE) | |
| 264a5e8a-85f9-418e-bada-0d8ac83a89b4 Ungheria (HU) | |
| 45934cf5-f12b-48c3-b15f-6243e5714ec1 Polania (PL) | |
| 3079f488-8aec-493f-81ca-76ae76e2a462 Norvegia (NO) | |
| 1e246d9d-2e2d-414e-9357-b7c63bd09eeb Finlandia (FI) | |
| ca8b05a4-f3ab-4c38-87c9-7f5d20b28135 Francia (FR) | |
| 49d9f748-e1c3-4db1-9e0e-23766ea20b1a Spagna (ES) | |
| 383fc13c-7786-4547-965d-490d72a41455 Germania (DE) | |
| 961eb800-a382-4cb5-9234-81af9ed4ed7c Svezia (SE) | |
| 0ba37155-6f0b-4cab-84fa-4c3eca0edf0d Estonia (EE) | |
| 4b893c62-dd23-4013-852a-4bf66ca67afb Germania (DE) | |
| 77379e32-673d-4397-b4f3-29a64d85fd68 Ungheria (HU) | |
| 08c48267-4f8e-43fa-834f-f24a6012a32f Belgio (BE) | |
| ea246497-13ff-43f4-a8e6-0ae4961569de Grecia (GR) | |
| 7cc4f486-79b2-4715-9f05-a190d19adbc5 Portogallo (PT) | |
| d6373968-f2a7-4830-8a22-58e82e82fe16 Svezia (SE) | |
| d30ef157-d1a0-415b-ab2f-fa073684adf3 Francia (FR) | |
| 698b3da0-0d04-4554-be0d-725a44ee7de1 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644573447 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 324 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 49 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 59 kg |
| EAN imballo livello 1 | 8015644573447 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 12000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 215 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1600 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 65 kA |
| per 3 s 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR122/P-LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E2 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0014 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
