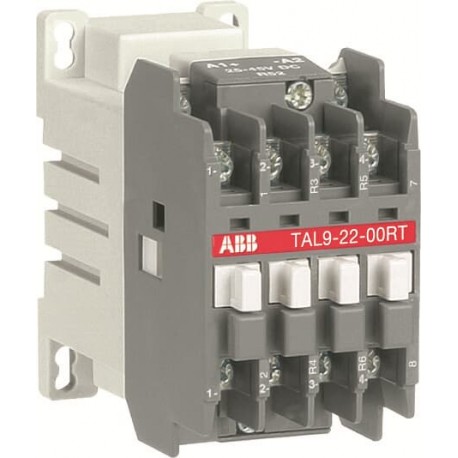

1SBL143560R5100 ABB Il TAL9-22-00RT 17-32V DC è un contattore utilizzato principalmente per il controllo di ..
1SBL143560R5100
ABB
Il TAL9-22-00RT 17-32V DC è un contattore utilizzato principalmente per il controllo di carichi non induttivi o leggermente induttivi (es. forni a resistenza...) e in generale per il controllo di circuiti di potenza fino a 690 V AC e 440 V DC. I contattori possono essere utilizzati anche per molte altre applicazioni come... Il TAL.. I contattori RT sono la versione terminale Ring Tongue del... gamma. Il TAL... I contattori a 4 poli della serie sono del tipo a blocco. - Poli principali e blocchi di contatti ausiliari: 2 poli principali N.A. + 2 N.C., blocchi di contatti ausiliari aggiuntivi montati frontalmente e lateralmente - Circuito di controllo: azionato in corrente continua con circuito magnetico a nucleo solido. Deve essere rispettata la polarità sui terminali della bobina (A1+ e A

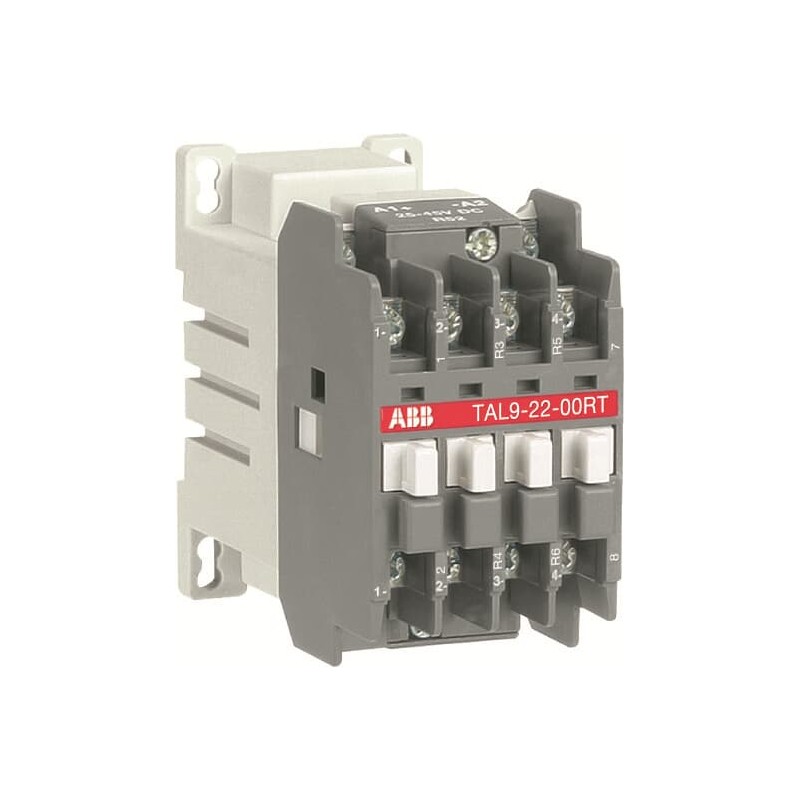

TAL9-22-00RT 17-32V DC Contactor
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 1SNC001003C0202 |
| Istruzioni e manuali | 1SBC101006M5501 |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimensioni | |
| Larghezza prodotto | 44 mm |
| Profondità prodotto | 97 mm |
| Altezza prodotto | 78 mm |
| Peso netto prodotto | 0.52 kg |
| Diagramma dimensionale | FPTE307902 |
| Dati tecnici | |
| Numero di contatti principali NA | 2 |
| Numero di contatti principali NC | 2 |
| Numero di contatti ausiliari NA | 0 |
| Numero di contatti ausiliari NC | 0 |
| Numero di poli | 4P |
| Tensione nominale di funzionamento | Circuito Principale 690 V |
| Frequenza nominale (f) | Circuito Principale 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith) | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 26 A |
| Corrente nominale di funzionamento AC-1 (Ie) | (690 V) 40 °C 25 A |
| (690 V) 55 °C 22 A | |
| (690 V) 70 °C 18 A | |
| Dispositivi di protezione da cortocircuito | Fusibili Tipo gG 25 A |
| Corrente nominale ammissibile di breve durata (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 100 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 26 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 50 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 250 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 60 A | |
| Massimo potere di interruzione | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 250 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 100 A | |
| Tensione nominale di isolamento (Ui) | acc. to IEC 60947-4-1 690 V |
| secondo UL/CSA 600 V | |
| Tensione di tenuta ad impulso (Uimp) | 6 kV |
| Massima frequenza di commutazione elettrica | AC-1 600 cicli orari |
| Durata meccanica | 10 milione |
| Massima frequenza di commutazione meccanica | 3600 cicli orari |
| Tensione nominale circuito di controllo (Uc) | Funzionamento in DCin CD 17 ... 32 V |
| Consumo bobina | Ritenuta DC (Umin / Umax) 2.5 W |
| Ritenuta DC (Umin / Umax) 2.5 / 8.5 W | |
| Attrazione DC (Umin / Umax) 2.5 / 8.5 W | |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.8 W |
| a Condizioni Operative Nominali AC-1 per Polo 0.8 W | |
| a Condizioni Operative Nominali AC-3 per Polo 0.1 W | |
| Tempo di manovra | Between Coil De-energization and NC Contact Closing 16 ... 27 ms |
| Between Coil De-energization and NO Contact Opening 10 ... 17 ms | |
| Between Coil Energization and NC Contact Opening 20 ... 70 ms | |
| Between Coil Energization and NO Contact Closing 50 ... 100 ms | |
| Montaggio su barra DIN | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 | |
| Montaggio con viti (non in dotazione) | 2 x M4 Screws Placed Diagonally |
| Sezioni dei cavi-circuito principale | Flexible with Cable Lug 0.75 ... 2.5 mm² |
| Rigid Cable 0.75 ... 2.5 mm² | |
| Sezioni dei cavi-circuito ausiliario | Rigid or Flexible with Cable Lug 0.75 ... 2.5 mm² |
| Grado di protezione | secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP10 |
| secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10 | |
| Connessione terminali (consegnati in posizione aperta) Poli principali | M 3.5 (+,-) pozidriv 2 screw with conic washer |
| Tipo di morsetto | Ring-Tongue Terminals |
| Nome prodotto | Block Contactor |
| Reparto tecnico UL/CSA | |
| Potenza nominale di impiego UL/CSA | (600 V AC) 21 A |
| Dati ambientali | |
| Temperatura ambiente | Close to Contactor without Thermal O/L Relay (Ucmin-Ucmax) according to IEC 60077 -40 ... +70 °C |
| Close to Contactor for Storage -60 ... +80 °C | |
| Near Contactor for Operation in Free Air -40 ... 55 °C | |
| Resistenza climatica | according to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II |
| Massima altitudine d'esercizio permessa | Without Derating 3000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | Closed, Shock Direction: A 20 g |
| Closed, Shock Direction: B1 15 g | |
| Closed, Shock Direction: C1 20 g | |
| Closed, Shock Direction: C2 14 g | |
| Open, Shock Direction: A 10 g | |
| Open, Shock Direction: B1 5 g | |
| Open, Shock Direction: C1 8 g | |
| Open, Shock Direction: C2 8 g | |
| Shock Direction: B2 10 g | |
| Grado di inquinamento | 3 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato CQC | CQC2012010304534830 |
| Certificato CSA | CSA_1041746 |
| Declaration of Conformity - CCC | 2020980304001613 |
| Dichiarazione di conformità - CE | 1SBD250804U1000 |
| Declaration of Conformity - UKCA | 1SBD250821U1000 |
| Certificato EAC | EAC_RU C-FR ME77 B01010 |
| Certificato GOST | GOST_POCCFRME77B07175 |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 86 mm |
| Profondità imballo livello 1 | 141 mm |
| Altezza imballo livello 1 | 51 mm |
| Peso lordo imballo livello 1 | 0.52 kg |
| EAN imballo livello 1 | 3471522362414 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 7 | EC000066 - contatore di potenza per commutazione di corrente alternata |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
